एपीआई स्टैंडर्ड 6ए केसिंग हेड स्पूल 13 5/8" 2000 साई मड क्रॉस
ड्रिलिंग स्पूल हैवेलहेड एक्सटेंशन, चोक और किल मैनिफोल्ड आदि के लिए तेल क्षेत्र में अक्सर उपयोग किए जाने वाले हिस्से। इसे एपीआई 6 ए और एपीआई 17 के मानकों द्वारा डिजाइन और निर्मित किया गया है, इसमें आमतौर पर समान नाममात्र अंत कनेक्शन होते हैं।
केसिंग हेड स्पूलपैरामीटर
| शीर्ष निकला हुआ किनारा | निचला निकला हुआ किनारा | ||
| आकार (इंच) | कार्य दबाव (पीएसआई) | आकार (इंच) | कार्य दबाव (पीएसआई) |
| 11" | 2000, 3000, 5000 | 11" | 2000, 3000, 5000 |
| 13-5/8" | 2000 | 11" | 2000, 3000, 5000 |
| 13-5/8" | 2000, 3000, 5000 | ||
| 3000 | 11" | 3000, 5000 | |
| 13-5/8" | 3000, 5000 | ||
| 5000 | 11" | 5000,10000,15000 | |
| 13-5/8" | 5000,10000,15000 | ||
| 10000 | 11" | 5000,10000,15000 | |
| 13-5/8" | 5000,10000,15000 | ||
| 16-3/4" | 2000 | 11" | 2000, 3000 |
| 13-5/8" | 2000, 3000, 5000 | ||
| 3000 | 11" | 3000, 5000 | |
| 13-5/8" | 3000, 5000 | ||
| 5000 | 11" | 5000,10000 | |
| 13-5/8" | 5000,10000 | ||
| 10000 | 11" | 10000 | |
| 13-5/8" | 10000 | ||
| 21-1/4" | 2000 | 13-5/8" | 2000, 3000, 5000 |
| 16-3/4" | 2000, 3000 | ||
| 20-3/4" | 3000 | 13-5/8" | 3000, 5000,10000 |
| 20-3/4" | 3000 | ||
| 21-1/4" | 5000 | ||
| 21-1/4" | 5000 | 13-5/8" | 5000,10000 |
| 16-3/4" | 5000 | ||
| 16-3/4" | 10000 | ||
केसिंग हेड स्पूलविशेषताएँ
1) उच्च शक्ति मिश्र धातु से बना है और विशेष रूप से हीटिंग उपचार के साथ संसाधित किया जाता है।
2) एपीआई 6ए तकनीकी विशिष्टताओं से संबंधित डिजाइन और निर्मित।
3) ऊपर और नीचे के कनेक्शन और ग्राहकों की डिजाइन आवश्यकताओं के अनुसार निकला हुआ किनारा या क्लैंप कनेक्शन द्वारा आउटलेट।
4) लंबे समय तक जंग-रोधी के लिए सभी स्टील टैंकों को स्टेनलेस स्टील से वेल्डेड किया जाता है।
5) विस्फोट को रोकने और बीओपी को जोड़ने के लिए एक फ्लैट वाल्व के संयोजन के साथ उच्च दबाव ड्रिलिंग के लिए प्रयुक्त होता है।

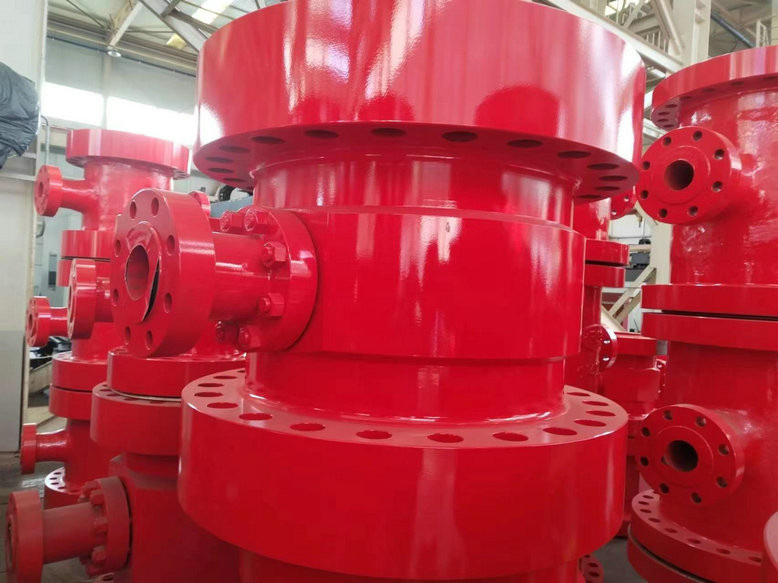

चित्रों
