उत्पाद विवरण:
|
| नाम: | चोक किल मैनिफोल्ड | नमूना: | YG21 |
|---|---|---|---|
| छिद्र का आकार: | 3 1/8 इंच | दबाव: | 3000psi |
| आवेदन: | ऑयलफील्ड उपयोग | मानक: | एपीआई 16 सी |
| प्रमुखता देना: | 3000psi चोक किल मैनिफोल्ड,3000psi किल मैनिफोल्ड,ऑयलफील्ड वेलहेड चोक किल मैनिफोल्ड का उपयोग करें |
||

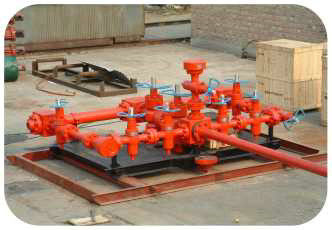

3 1/8 इंच -3000psi चोक किल मैनिफोल्ड ऑयलफील्ड वेलहेड का उपयोग करें
चोक किल मैनिफोल्ड में चार मैनुअल गेट वाल्व होते हैं (बायपास वाल्व शामिल होने पर पांच गेट वाल्व)।यह प्रवाह दर को नियंत्रित करने के लिए आवश्यक उपकरण है और अच्छी तरह से सुरक्षा के लिए प्रसंस्करण उपकरण में प्रवेश करने से पहले अच्छी तरह से दबाव कम कर देता है।इसे रिमोट कंट्रोल के लिए हाइड्रोलिक कंट्रोल पैनल से लैस किया जा सकता है।
पैरामीटर
| प्रकार | कार्य का दबाव | मुख्य बोर दीया | बाय-पास दीया। | टिप्पणियां |
| (साई) | पर।) | (में।) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | विभिन्न प्रकार के संयोजन आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
विन्यास
चोक मैनिफोल्ड में चोक वाल्व, गेट वाल्व, लाइन पाइप, फिटिंग, प्रेशर गेज और अन्य घटक होते हैं।
कार्य सिद्धांत
जब कुएं के अंदर का दबाव बढ़ जाता है, तो चोक मैनिफोल्ड पर चोक वाल्व (मैनुअल चोक, हाइड्रोलिक चोक और पॉजिटिव चोक सहित) को खोलने/बंद करने से आवरण दबाव को नियंत्रित करने के लिए कुएं के अंदर तरल पदार्थ की रिहाई की अनुमति मिल सकती है, जिसे सीधे उड़ाया जा सकता है गेट वाल्व के माध्यम से बाहर अगर आवरण दबाव काफी अधिक है।
4. दबाव रेटिंग
किल मैनिफोल्ड 2000psi, 3000psi, 5000psi, 10000psi, और 15000psi की प्रेशर रेटिंग में उपलब्ध है, और ग्राहक के अनुरोध पर भी उपलब्ध हो सकता है।
ऑपरेटिंग निर्देश
(1) चोक मैनिफोल्ड पर सभी घटकों का कार्य दबाव उपयोग किए गए बीओपी स्टैक के अनुरूप होगा।
(2) चोक मैनिफोल्ड को ऐसे स्थान पर स्थापित किया जाएगा जहाँ ऑपरेटर उस तक आसानी से पहुँच सके।स्थापना से पहले दबाव परीक्षण किया जाना चाहिए और सीट परीक्षण दबाव रेटेड कामकाजी दबाव के बराबर होगा।
(3) लाइन पाइप जितना हो सके समतल और सीधा होगा।लाइन पाइप के मुड़ने की स्थिति में, 120 डिग्री स्टील बेंट पाइप का उपयोग किया जाएगा।लाइन पाइप का बोर काफी बड़ा होना चाहिए।
(4) दबाव नापने का यंत्र स्थापित होना चाहिए।
(5) सर्दियों में, चोक मैनिफोल्ड कम तापमान की स्थिति में काम कर सकता है।
