पेट्रोलियम उपकरण चोक मैनिफोल्ड लाइन अप 4 1/16" -3000psi

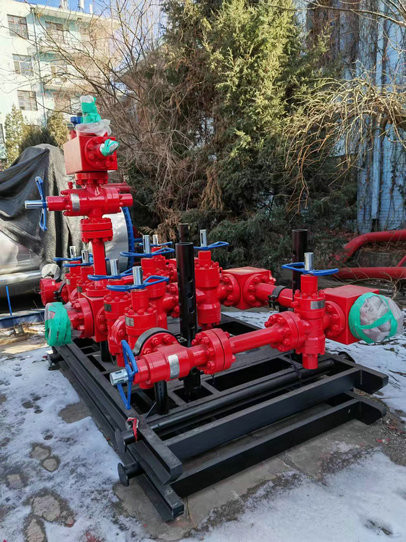

चोक एंड किल मैनिफोल्ड एक विशेष वेल-कंट्रोल मैनिफोल्ड है जिसमें थ्रॉटल वाल्व, वाल्व, मैनिफोल्ड और प्रेशर गेज शामिल हैं।इसका उपयोग कुंडलाकार द्रव के निर्वहन और अच्छी तरह से दबाव को नियंत्रित करने के लिए किया जाता है।पानी के अनुसार, अच्छी तरह से मारने, जलरोधक और अग्निशमन के उद्देश्य को प्राप्त करने के लिए, एनलस में तरल पदार्थ और सीमेंट घोल को मार दें।यह अच्छी तरह से नियंत्रण संचालन का एक अनिवार्य हिस्सा है, विशेष रूप से मार संचालन।न केवल उच्च दबाव प्रतिरोध, गर्मी इन्सुलेशन, ज्वाला मंदक, अग्नि प्रतिरोध और अन्य गुण हैं, बल्कि आंतरिक दीवार में उच्च पहनने का प्रतिरोध है।
पैरामीटर
| प्रकार | कार्य का दबाव | मुख्य बोर दीया | बाय-पास दीया। | टिप्पणियां |
| (साई) | पर।) | (में।) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | विभिन्न प्रकार के संयोजन आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
विन्यास
चोक मैनिफोल्ड में चोक वाल्व, गेट वाल्व, लाइन पाइप, फिटिंग, प्रेशर गेज और अन्य घटक होते हैं।
कार्य सिद्धांत
जब कुएं के अंदर का दबाव बढ़ जाता है, तो चोक मैनिफोल्ड पर चोक वाल्व (मैनुअल चोक, हाइड्रोलिक चोक और पॉजिटिव चोक सहित) को खोलने/बंद करने से आवरण दबाव को नियंत्रित करने के लिए कुएं के अंदर तरल पदार्थ की रिहाई की अनुमति मिल सकती है, जिसे सीधे उड़ाया जा सकता है गेट वाल्व के माध्यम से बाहर अगर आवरण दबाव काफी अधिक है।
4. दबाव रेटिंग
किल मैनिफोल्ड 2000psi, 3000psi, 5000psi, 10000psi, और 15000psi की प्रेशर रेटिंग में उपलब्ध है, और ग्राहक के अनुरोध पर भी उपलब्ध हो सकता है।
ऑपरेटिंग निर्देश
(1) चोक मैनिफोल्ड पर सभी घटकों का कार्य दबाव उपयोग किए गए बीओपी स्टैक के अनुरूप होगा।
(2) चोक मैनिफोल्ड को ऐसे स्थान पर स्थापित किया जाएगा जहाँ ऑपरेटर उस तक आसानी से पहुँच सके।स्थापना से पहले दबाव परीक्षण किया जाना चाहिए और सीट परीक्षण दबाव रेटेड कामकाजी दबाव के बराबर होगा।
(3) लाइन पाइप जितना हो सके समतल और सीधा होगा।लाइन पाइप के मुड़ने की स्थिति में, 120 डिग्री स्टील बेंट पाइप का उपयोग किया जाएगा।लाइन पाइप का बोर काफी बड़ा होना चाहिए।
(4) दबाव नापने का यंत्र स्थापित होना चाहिए।
(5) सर्दियों में, चोक मैनिफोल्ड कम तापमान की स्थिति में काम कर सकता है।
