उत्पाद विवरण:
|
| प्रकार: | कई गुना मारो | नमूना: | YG35 |
|---|---|---|---|
| छिद्र का आकार: | 2 1/16" | दबाव: | 5000psi |
| आवेदन: | ड्रिलिंग रिग स्पेयर पार्ट्स | मानक: | एपीआई 16 सी |
| प्रमुखता देना: | 5000psi चोक किल मैनिफोल्ड,एपीआई चोक किल मैनिफोल्ड,एपीआई किल मैनिफोल्ड |
||

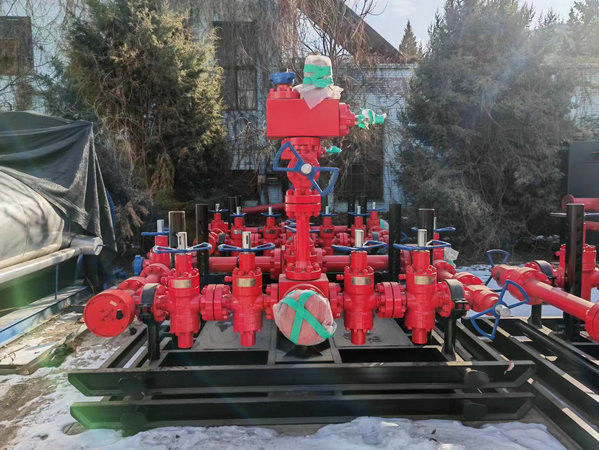

4 1/16 इंच 5000psi किल मैनिफोल्ड ड्रिलिंग रिग स्पेयर पार्ट्स
कई गुना मारो मुख्य रूप से एक तरफ़ा वाल्व, गेट वाल्व, प्रेशर गेज, कनेक्टिंग पाइपलाइन आदि से बना होता है। इसका एक सिरा BOP से जुड़ा होता है और दूसरा सिरा इंजेक्शन पंप से जुड़ा होता है।किल मैनिफोल्ड और चोक मैनिफोल्ड को APl 16C मानक के अनुसार डिज़ाइन किया गया है।सभी पाइपलाइनों, गेट वाल्व, चेक वाल्व आदि का काम का दबाव इस्तेमाल किए गए ब्लोआउट प्रिवेंटर के काम के दबाव से मेल खाना चाहिए;किल मैनिफोल्ड को दैनिक ड्रिलिंग द्रव इंजेक्शन के लिए पाइपलाइन के रूप में उपयोग नहीं किया जा सकता है।
मैनिफोल्ड पैरामीटर को मारें
| प्रकार | कार्य का दबाव | मुख्य बोर दीया | बाय-पास दीया। | टिप्पणियां |
| (साई) | पर।) | (में।) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | विभिन्न प्रकार के संयोजन आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
कार्य सिद्धांत
जब कुएं के अंदर का दबाव बढ़ जाता है, तो चोक मैनिफोल्ड पर चोक वाल्व (मैनुअल चोक, हाइड्रोलिक चोक और पॉजिटिव चोक सहित) को खोलने/बंद करने से आवरण दबाव को नियंत्रित करने के लिए कुएं के अंदर तरल पदार्थ की रिहाई की अनुमति मिल सकती है, जिसे सीधे उड़ाया जा सकता है गेट वाल्व के माध्यम से बाहर अगर आवरण दबाव काफी अधिक है।
4. दबाव रेटिंग
किल मैनिफोल्ड 2000psi, 3000psi, 5000psi, 10000psi, और 15000psi की प्रेशर रेटिंग में उपलब्ध है, और ग्राहक के अनुरोध पर भी उपलब्ध हो सकता है।
ऑपरेटिंग निर्देश
(1) चोक मैनिफोल्ड पर सभी घटकों का कार्य दबाव उपयोग किए गए बीओपी स्टैक के अनुरूप होगा।
(2) चोक मैनिफोल्ड को ऐसे स्थान पर स्थापित किया जाएगा जहाँ ऑपरेटर उस तक आसानी से पहुँच सके।स्थापना से पहले दबाव परीक्षण किया जाना चाहिए और सीट परीक्षण दबाव रेटेड कामकाजी दबाव के बराबर होगा।
(3) लाइन पाइप जितना हो सके समतल और सीधा होगा।लाइन पाइप के मुड़ने की स्थिति में, 120 डिग्री स्टील बेंट पाइप का उपयोग किया जाएगा।लाइन पाइप का बोर काफी बड़ा होना चाहिए।
(4) दबाव नापने का यंत्र स्थापित होना चाहिए।
(5) सर्दियों में, चोक मैनिफोल्ड कम तापमान की स्थिति में काम कर सकता है।
