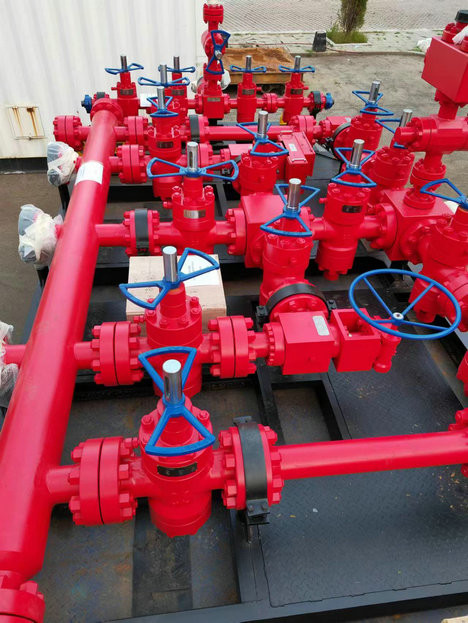

3 1/8 इंच 5000psi चोक किल मैनिफोल्ड ऑयल गैस कंट्रोल मैनिफोल्ड
जब वेलहेड का दबाव बढ़ जाता है, तो ड्रिलिंग द्रव को चोक किल मैनिफोल्ड के माध्यम से कुएं में पंप किया जा सकता है ताकि खोए हुए परिसंचरण और ब्लोआउट की घटना को रोकने के लिए नीचे छेद के दबाव को संतुलित किया जा सके;इससे जुड़ी ब्लोआउट रोकथाम पाइपलाइन का उपयोग वेल बॉटम प्रेशर को रिलीज करने के लिए ब्लोआउट को सीधे रिलीज करने के लिए किया जा सकता है;चोक किल मैनिफोल्ड का उपयोग सीमेंट को इंजेक्ट करने और कुएं में साफ पानी और आग बुझाने वाले एजेंट को इंजेक्ट करने के लिए सीमेंटिंग ऑपरेशन के लिए भी किया जा सकता है।किल मैनिफोल्ड चेक वाल्व के माध्यम से किल फ्लुइड या अन्य तरल पदार्थ को केवल कुएं में इंजेक्ट किया जा सकता है, और कुएं को मारने और अन्य कार्यों के लक्ष्य के लिए वापस प्रवाहित नहीं किया जा सकता है।
पैरामीटर
| प्रकार | कार्य का दबाव | मुख्य बोर दीया | बाय-पास दीया। | टिप्पणियां |
| (साई) | पर।) | (में।) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | विभिन्न प्रकार के संयोजन आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
विन्यास
चोक मैनिफोल्ड में चोक वाल्व, गेट वाल्व, लाइन पाइप, फिटिंग, प्रेशर गेज और अन्य घटक होते हैं।
ऑपरेटिंग निर्देश
(1) चोक मैनिफोल्ड पर सभी घटकों का कार्य दबाव उपयोग किए गए बीओपी स्टैक के अनुरूप होगा।
(2) चोक मैनिफोल्ड को ऐसे स्थान पर स्थापित किया जाएगा जहाँ ऑपरेटर उस तक आसानी से पहुँच सके।स्थापना से पहले दबाव परीक्षण किया जाना चाहिए और सीट परीक्षण दबाव रेटेड कामकाजी दबाव के बराबर होगा।
(3) लाइन पाइप जितना हो सके समतल और सीधा होगा।लाइन पाइप के मुड़ने की स्थिति में, 120 डिग्री स्टील बेंट पाइप का उपयोग किया जाएगा।लाइन पाइप का बोर काफी बड़ा होना चाहिए।
(4) दबाव नापने का यंत्र स्थापित होना चाहिए।
(5) सर्दियों में, चोक मैनिफोल्ड कम तापमान की स्थिति में काम कर सकता है।
