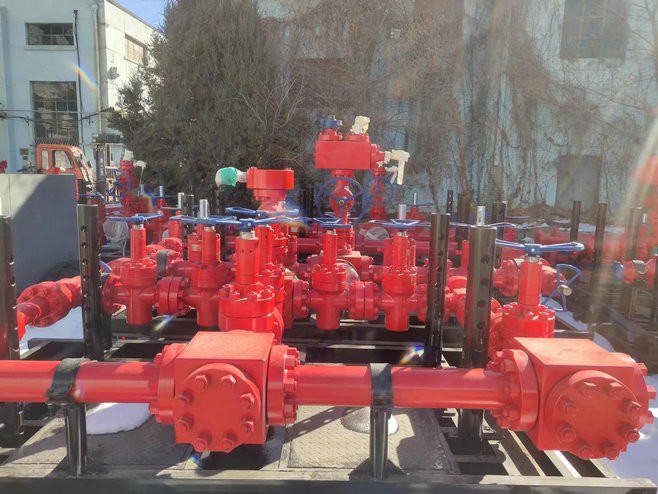

2 1/16 इंच 15000psi चोक किल मैनिफोल्ड हाई प्रेशर
कुएं की ड्रिलिंग करते समय, चोक किल मैनिफोल्ड बीओपी के दोनों ओर जुड़े हुए थे;चोक किल मैनिफोल्ड चोक सर्कुलेशन को पूरा कर सकता है और मैनिफोल्ड के गेट वाल्व को खोलकर और बंद करके या चोक वाल्व को एडजस्ट करके ब्लीड कर सकता है।यह बिट दबाव और आवरण के बीच दबाव को भी समायोजित कर सकता है।वे बैलेंस-ड्रिलिंग या असंतुलित-ड्रिलिंग के लिए उपयोग किए जाने वाले उपकरण हैं।यदि ड्रिलिंग प्रक्रिया में कुआँ फट जाता है या किक करता है, तो ब्लीड करें और बीच में या गेट वाल्व को साइडवे में चोक को कई गुना खोलकर दबाव कम करें।अच्छी तरह से पंप से उच्च दबाव के साथ मिट्टी विस्फोट को नियंत्रित कर सकती है और किल मैनिफोल्ड के माध्यम से आवरण में जाने पर किक कर सकती है
चोक किल मैनिफोल्ड का पैरामीटर
| प्रकार | कार्य का दबाव | मुख्य बोर दीया | बाय-पास दीया। | टिप्पणियां |
| (साई) | पर।) | (में।) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | विभिन्न प्रकार के संयोजन आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
विन्यास
चोक मैनिफोल्ड में चोक वाल्व, गेट वाल्व, लाइन पाइप, फिटिंग, प्रेशर गेज और अन्य घटक होते हैं।
ऑपरेटिंग निर्देश
(1) चोक मैनिफोल्ड पर सभी घटकों का कार्य दबाव उपयोग किए गए बीओपी स्टैक के अनुरूप होगा।
(2) चोक मैनिफोल्ड को ऐसे स्थान पर स्थापित किया जाएगा जहाँ ऑपरेटर उस तक आसानी से पहुँच सके।स्थापना से पहले दबाव परीक्षण किया जाना चाहिए और सीट परीक्षण दबाव रेटेड कामकाजी दबाव के बराबर होगा।
(3) लाइन पाइप जितना हो सके समतल और सीधा होगा।लाइन पाइप के मुड़ने की स्थिति में, 120 डिग्री स्टील बेंट पाइप का उपयोग किया जाएगा।लाइन पाइप का बोर काफी बड़ा होना चाहिए।
(4) दबाव नापने का यंत्र स्थापित होना चाहिए।
(5) सर्दियों में, चोक मैनिफोल्ड कम तापमान की स्थिति में काम कर सकता है।
