उत्पाद विवरण:
|
| नाम: | मैनिफोल्ड वेल कंट्रोल को मारें | नमूना: | YG140 |
|---|---|---|---|
| छिद्र का आकार: | 3 1/16" | दबाव: | 20000psi |
| आवेदन: | अच्छा नियंत्रण | मानक: | एपीआई 16 सी |
| प्रमुखता देना: | एपीआई 16C चोक किल मैनिफोल्ड,वेल कंट्रोल हाइड्रोलिक चोक मैनिफोल्ड,वेल कंट्रोल चोक किल मैनिफोल्ड |
||

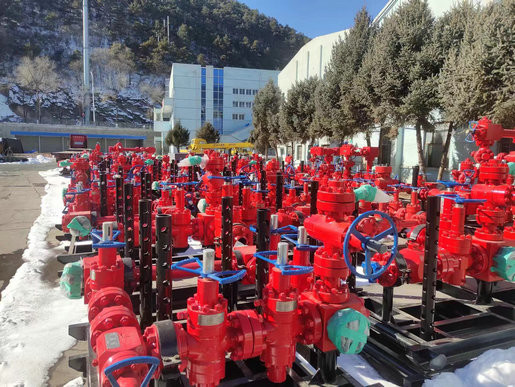

एपीआई 16सी चोक किल मैनिफोल्ड वेल कंट्रोल 3 1/16" 20000psi
चोक किल मैनिफोल्ड को कई चोक और गेट वाल्व कॉन्फ़िगरेशन के साथ काम करने और 5,000-15,000 पीएसआई से दबाव रेटिंग को समायोजित करने के लिए इंजीनियर किया गया है।2-1/6” से 4-1/6” तक के बोर साइज रेंज के साथ, इन चोक मैनिफोल्ड को विभिन्न प्रकार के चोक और गेट वाल्व कॉन्फ़िगरेशन के लिए अनुकूलित किया जा सकता है।
किल मैनिफोल्ड वेल कंट्रोल पैरामीटर
| प्रकार | कार्य का दबाव | मुख्य बोर दीया | बाय-पास दीया। | टिप्पणियां |
| (साई) | पर।) | (में।) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | विभिन्न प्रकार के संयोजन आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
मैनिफोल्ड वेल कंट्रोल कॉन्फ़िगरेशन को मारें
चोक मैनिफोल्ड में चोक वाल्व, गेट वाल्व, लाइन पाइप, फिटिंग, प्रेशर गेज और अन्य घटक होते हैं।
किल मैनिफोल्ड वेल कंट्रोल वर्किंग प्रिंसिपल्स
जब कुएं के अंदर का दबाव बढ़ जाता है, तो चोक मैनिफोल्ड पर चोक वाल्व (मैनुअल चोक, हाइड्रोलिक चोक और पॉजिटिव चोक सहित) को खोलने/बंद करने से आवरण दबाव को नियंत्रित करने के लिए कुएं के अंदर तरल पदार्थ की रिहाई की अनुमति मिल सकती है, जिसे सीधे उड़ाया जा सकता है गेट वाल्व के माध्यम से बाहर अगर आवरण दबाव काफी अधिक है।
4. दबाव रेटिंग
किल मैनिफोल्ड 2000psi, 3000psi, 5000psi, 10000psi, और 15000psi की प्रेशर रेटिंग में उपलब्ध है, और ग्राहक के अनुरोध पर भी उपलब्ध हो सकता है।
ऑपरेटिंग निर्देश
(1) चोक मैनिफोल्ड पर सभी घटकों का कार्य दबाव उपयोग किए गए बीओपी स्टैक के अनुरूप होगा।
(2) चोक मैनिफोल्ड को ऐसे स्थान पर स्थापित किया जाएगा जहाँ ऑपरेटर उस तक आसानी से पहुँच सके।स्थापना से पहले दबाव परीक्षण किया जाना चाहिए और सीट परीक्षण दबाव रेटेड कामकाजी दबाव के बराबर होगा।
(3) लाइन पाइप जितना हो सके समतल और सीधा होगा।लाइन पाइप के मुड़ने की स्थिति में, 120 डिग्री स्टील बेंट पाइप का उपयोग किया जाएगा।लाइन पाइप का बोर काफी बड़ा होना चाहिए।
(4) दबाव नापने का यंत्र स्थापित होना चाहिए।
(5) सर्दियों में, चोक मैनिफोल्ड कम तापमान की स्थिति में काम कर सकता है।
