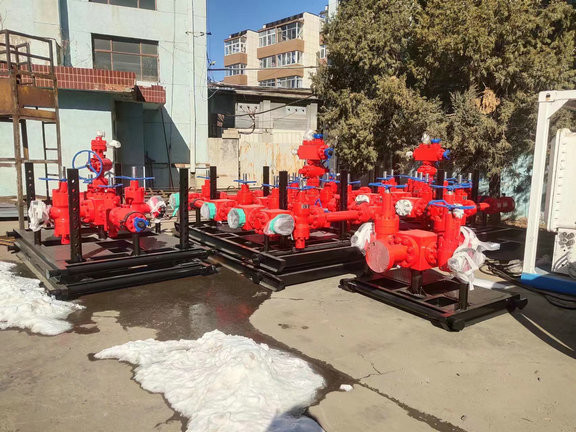

2 9/16" 20000psi चोक एंड किल मैनिफोल्ड ड्रिलिंग उपकरण
चोक एंड किल मैनिफोल्ड का उपयोग अच्छी तरह से परीक्षण के दौरान किया जाता है, सकारात्मक चोक का एक निश्चित व्यास होता है और समायोज्य चोक पर छिद्र का आकार भिन्न हो सकता है।इसके अलावा, समायोज्य चोक समग्र प्रणाली के लचीलेपन को बढ़ाते हुए, कुएं को रोके बिना आवश्यकतानुसार स्थिर चोक को स्विच आउट करने की अनुमति देता है।
चोक एंड किल मैनिफोल्ड पैरामीटर
| प्रकार | कार्य का दबाव | मुख्य बोर दीया | बाय-पास दीया। | टिप्पणियां |
| (साई) | पर।) | (में।) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | विभिन्न प्रकार के संयोजन आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
चोक एंड किल मैनिफोल्ड वर्किंग प्रिंसिपल्स
जब कुएं के अंदर का दबाव बढ़ जाता है, तो चोक मैनिफोल्ड पर चोक वाल्व (मैनुअल चोक, हाइड्रोलिक चोक और पॉजिटिव चोक सहित) को खोलने/बंद करने से आवरण दबाव को नियंत्रित करने के लिए कुएं के अंदर तरल पदार्थ की रिहाई की अनुमति मिल सकती है, जिसे सीधे उड़ाया जा सकता है गेट वाल्व के माध्यम से बाहर अगर आवरण दबाव काफी अधिक है।
4. दबाव रेटिंग
चोक एंड किल मैनिफोल्ड 2000psi, 3000psi, 5000psi, 10000psi, और 15000psi की प्रेशर रेटिंग में उपलब्ध है, और ग्राहक के अनुरोध पर भी उपलब्ध हो सकता है।
ऑपरेटिंग निर्देश
(1) चोक मैनिफोल्ड पर सभी घटकों का कार्य दबाव उपयोग किए गए बीओपी स्टैक के अनुरूप होगा।
(2) चोक मैनिफोल्ड को ऐसे स्थान पर स्थापित किया जाएगा जहाँ ऑपरेटर उस तक आसानी से पहुँच सके।स्थापना से पहले दबाव परीक्षण किया जाना चाहिए और सीट परीक्षण दबाव रेटेड कामकाजी दबाव के बराबर होगा।
(3) लाइन पाइप जितना हो सके समतल और सीधा होगा।लाइन पाइप के मुड़ने की स्थिति में, 120 डिग्री स्टील बेंट पाइप का उपयोग किया जाएगा।लाइन पाइप का बोर काफी बड़ा होना चाहिए।
(4) दबाव नापने का यंत्र स्थापित होना चाहिए।
(5) सर्दियों में, चोक मैनिफोल्ड कम तापमान की स्थिति में काम कर सकता है।
