डबल स्टडेड ग्रोव्ड फ्लैंज एडेप्टर 13 5/8" 10,000 Psi X 9" 3,000 Psi।

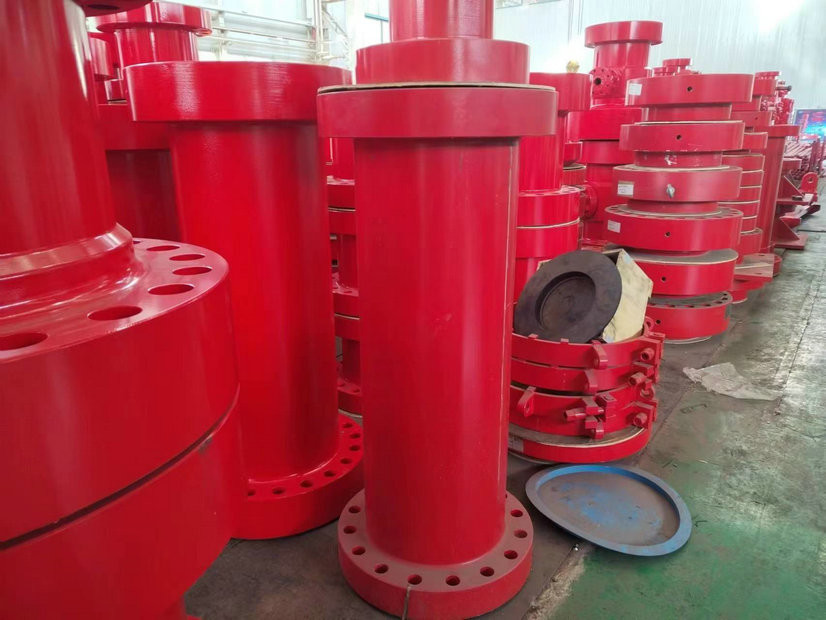

डबल स्टडेड एडॉप्टर फ्लैंज (DSAF) या डबल स्टडेड एडेप्टर (DSA) एक थ्रू बोर और प्रत्येक तरफ एक रिंग ग्रूव के साथ निकला हुआ किनारा है, दोनों तरफ ड्रिल किए गए और टैप किए गए बोल्ट होल सेट और दोनों तरफ फिट किए गए नट के साथ टैप किए गए अंत स्टड हैं।स्पेसर के विपरीत, दोनों पक्ष आमतौर पर आकार और/या दबाव रेटिंग में भिन्न होते हैं।डबल स्टडेड एडॉप्टर फ्लैंगेस का उपयोग आमतौर पर विभिन्न नाममात्र आकार, दबाव रेटिंग और कॉन्फ़िगरेशन के साथ फ्लैंगेस को जोड़ने और अनुकूलित करने के लिए किया जाता है।
डबल स्टडेड ग्रोव्ड निकला हुआ किनारा एडाप्टर पैरामीटर
| सी.5.1 | 13-5/8" 10,000 पीएसआई x 13-5/8" 5,000 पीएसआई। |
| सी.5.2 | 13-5/8" 10,000 पीएसआई x 13-5/8" 3,000 पीएसआई। |
| सी.5.3 | 13-5/8" 10,000 पीएसआई x 13-5/8" 2,000 पीएसआई। |
| सी.5.4 | 13-5/8" 10,000 पीएसआई x 11" 10,000 पीएसआई। |
| सी.5.5 | 13-5/8" 10,000 पीएसआई x 11" 5,000 पीएसआई। |
| सी.5.6 | 13-5/8" 10,000 पीएसआई x 11" 3,000 पीएसआई। |
| सी.5.7 | 13-5/8" 10,000 पीएसआई x 11" 2,000 पीएसआई। |
| सी.5.8 | 13 5/8" 10,000 पीएसआई x 7-1/16" 10,000 पीएसआई। |
| सी.5.9 | 13 5/8" 10,000 पीएसआई x 7-1/16" 5,000 पीएसआई। |
| सी.5.10 | 13-5/8" 10,000 पीएसआई x 7-1/16" 3,000 पीएसआई। |
| सी.5.11 | 13-5/8" 10,000 पीएसआई x 7-1/16" 2,000 पीएसआई। |
| सी.5.12 | 13 5/8" 10,000 पीएसआई x 9" 10,000 पीएसआई। |
| सी.5.13 | 13 5/8" 10,000 पीएसआई x 9" 5,000 पीएसआई। |
| सी.5.14 | 13 5/8" 10,000 पीएसआई x 9" 3,000 पीएसआई। |
| सी.5.15 | 13 5/8" 10,000 पीएसआई x 9" 2,000 पीएसआई। |
| सी.5.16 | 4-1/16" 10,000 पीएसआई x 3-1/16" 10,000 पीएसआई। |
| सी.5.17 | 4-1/16" 10,000 पीएसआई x 3-1/8" 5,000 पीएसआई। |
| सी.5.18 | 4-1/16" 5,000 पीएसआई x 3-1/8" 5,000 पीएसआई। |
| सी.5.19 | 2- 1/16", 5000 पीएसआई x 3 1/8" 5000 पीएसआई |
| सी.5.20 | 2- 1/16", 2,000 पीएसआई x 3 1/8" 5,000 पीएसआई |
| सी.5.21 | 3- 1/8", 2,000 पीएसआई x 3 1/8" 5,000 पीएसआई |
| सी.5.22 | 3- 1/8", 3,000 पीएसआई x 3 1/8" 5,000 पीएसआई |
विशेषताएँ:
