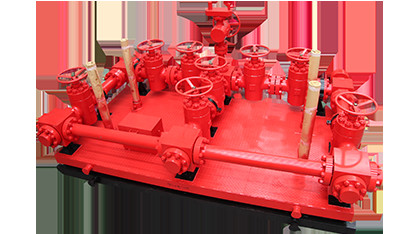

उच्च दबाव 3000 पीएसआई कुएं ड्रिलिंग के लिए चोकल किल मैनिफोल्ड
चार मैनुअल गेट वाल्व (या पांच गेट वाल्व यदि एक बायपास वाल्व जोड़ा जाता है) चोक जनरेटर बनाते हैं।यह उपकरण कुएं के दबाव को कम करता है और प्रवाह दर को नियंत्रित करता हैरिमोट कंट्रोल के लिए एक हाइड्रोलिक कंट्रोल पैनल स्थापित किया जा सकता है।
चोक-किल मैनिफोल्ड का पैरामीटर
| प्रकार | कामकाजी दबाव | मुख्य बोर डाय | बायपास डाय। | टिप्पणियाँ |
| (पीएसआई) | चालू) | (इन) | ||
| YG140 | 20000 | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | 3 1/16 " 2 1/16 " 2 9/16 " | आवश्यकताओं के अनुसार विभिन्न प्रकार के संयोजन उपलब्ध कराए जा सकते हैं |
| YG105 | 15000 | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | 3 1/16 " 2 9/16 " 2 1/16 " | |
| YG70 | 10000 | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
कामकाजी सिद्धांत गला घोंटना
जब कुँए के अंदर दबाव बढ़ता है, खुलने/बंद करने के लिए थोक वाल्वों ((मनुअल थोक सहित, हाइड्रोलिक थोक,और सकारात्मक गला घोंटने) गला घोंटने जनरेटर पर के अंदर तरल पदार्थ की रिहाई की अनुमति दे सकते हैं अच्छी तरह से आवरण दबाव को नियंत्रित करने के लिए, जो कि गेट वाल्व के माध्यम से सीधे उड़ाया जा सकता है यदि आवरण का दबाव काफी अधिक है।
4. दबाव रेटिंग
मारने वाला मनिफोल्ड 2000psi,3000psi,5000psi,10000psi और 15000psi के दबाव रेटिंग में उपलब्ध है, और ग्राहक के अनुरोध पर भी उपलब्ध हो सकता है।
ऑपरेटिंग निर्देश
(१) चोक मनिफोल्ड पर सभी घटकों का कार्य दबाव उपयोग किए जाने वाले बीओपी स्टैक के साथ संगत होना चाहिए।
(२) चोक-मनिफोल्ड को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां ऑपरेटर आसानी से पहुँच सके।दबाव परीक्षण को स्थापना से पहले किया जाना चाहिए और सीट का परीक्षण दबाव नामित कार्य दबाव के बराबर होना चाहिए.
(3) लाइन पाइप जितना हो सके उतना समतल और सीधा होना चाहिए। लाइन पाइप के मोड़ के मामले में, 120 डिग्री के स्टील झुका हुआ पाइप का उपयोग किया जाना चाहिए। लाइन पाइप का छेद पर्याप्त बड़ा होना चाहिए।
(4) प्रेशर गेज को स्थापित किया जाना चाहिए।
(5) सर्दियों में, थोक जनरेटर कम तापमान की स्थिति में काम कर सकता है।
