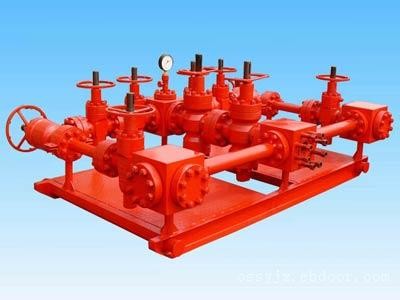

एपीआई 16सी मानक स्ट्रोक एंड किल मनिफोल्ड ड्रिलिंग कंट्रोल उपकरण
ड्रिलिंग प्रक्रिया के दौरान बॉप के दोनों तरफ स्टोक और मार मैन्युफैल्ड लगा दिया गया था।चोक परिसंचरण और रक्तस्राव चोक वाल्व या जनरेटर के गेट वाल्व को बदलकर प्राप्त किया जा सकता हैबिट दबाव और केस के बीच दबाव अंतर को भी समायोजित किया जा सकता है। ये उपकरण असंतुलित या संतुलित ड्रिलिंग के लिए उपयोग किए जाते हैं।ड्रिलिंग के दौरान कुएं के फटने या किक होने की स्थिति में, बीच में गेट वाल्व खोलने या दबाव को छोड़ने के लिए साइड में घुटन जनरेटर में जब कीचड़ मारने जनरेटर के माध्यम से आवरण में प्रवेश,अच्छी तरह से पंप के उच्च दबाव फटने और किक विनियमित कर सकते हैं.
Choke & Kill मनिफोल्ड पैरामीटर
| प्रकार | कामकाजी दबाव | मुख्य बोर डाय | बायपास डाय। | टिप्पणियाँ |
| (पीएसआई) | चालू) | (इन) | ||
| YG140 | 20000 | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | 3 1/16 " 2 1/16 " 2 9/16 " | आवश्यकताओं के अनुसार विभिन्न प्रकार के संयोजन उपलब्ध कराए जा सकते हैं |
| YG105 | 15000 | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | 3 1/16 " 2 9/16 " 2 1/16 " | |
| YG70 | 10000 | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
विन्यास
चोक मनिफोल्ड में चोक वाल्व, गेट वाल्व, लाइन पाइप, फिटिंग, प्रेशर गेज और अन्य घटक होते हैं।
ऑपरेटिंग निर्देश
(१) चोक मनिफोल्ड पर सभी घटकों का कार्य दबाव उपयोग किए जाने वाले बीओपी स्टैक के साथ संगत होना चाहिए।
(२) चोक-मनिफोल्ड को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां ऑपरेटर आसानी से पहुँच सके।दबाव परीक्षण को स्थापना से पहले किया जाना चाहिए और सीट का परीक्षण दबाव नामित कार्य दबाव के बराबर होना चाहिए.
(3) लाइन पाइप जितना हो सके उतना समतल और सीधा होना चाहिए। लाइन पाइप के मोड़ के मामले में, 120 डिग्री के स्टील झुका हुआ पाइप का उपयोग किया जाना चाहिए। लाइन पाइप का छेद पर्याप्त बड़ा होना चाहिए।
(4) प्रेशर गेज को स्थापित किया जाना चाहिए।
(5) सर्दियों में, निचोड़ जनरेटर कम तापमान की स्थिति में काम कर सकता है।
