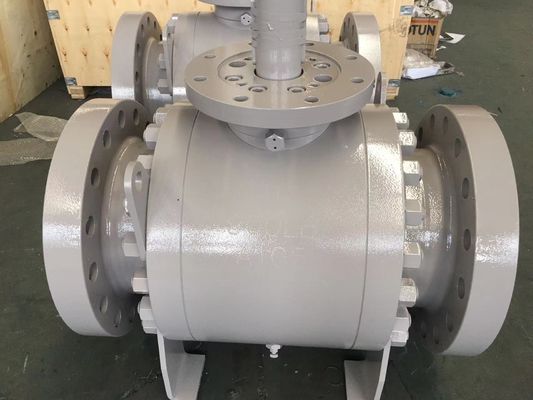

एपीआई 6 डी / 6 ए मानक फ्लैंजकनेक्शन डायवर्टर के लिए हाइड्रोलिक बॉल वाल्व 12 "क्लास 300 क्लास 600 क्लास 900

1 सेट
MOQ
300-800USD
कीमत
एपीआई 6 डी / 6 ए मानक फ्लैंजकनेक्शन डायवर्टर के लिए हाइड्रोलिक बॉल वाल्व 12 "क्लास 300 क्लास 600 क्लास 900
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
नाम: हाइड्रोलिक बॉल वाल्व
छिद्र का आकार: 2"-48"
कामकाजी दबाव: £ 150-2500LB
लाभ: प्रतिरोध H2S, जंग रोधी
मानक: एपीआई स्पेक 6ए, एनएसीई एम0175
शरीर की सामग्री: एएसएमई बी16 में निर्दिष्ट सामग्री।34
तापमान वर्ग: -46 से 250°C
ऑपरेटर: लीवर/फ्रेन्च,गियर,मोटर एक्ट्यूएटर,न्यूमेटिक एक्ट्यूएटर,हाइड्रोलिक एक्ट्यूएटर आदि।
प्रमुखता से दिखाना:

डायवर्टर हाइड्रोलिक बॉल वाल्व

,

फ्लैंज कनेक्शन हाइड्रोलिक बॉल वाल्व

,

एपीआई 6 डी हाइड्रोलिक संचालित गेंद वाल्व

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: China Brand
प्रमाणन: API 6D
मॉडल संख्या: 12" कक्षा 300, 600, 900
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: लकड़ी का मामला
प्रसव के समय: 10-20 दिन
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 500 सेट
उत्पाद विवरण

उत्पादन विवरण:



हाइड्रोलिक गेंद वाल्व एक प्रकार का वाल्व है जिसका उपयोग हाइड्रोलिक सिस्टम में द्रव के प्रवाह को नियंत्रित करने के लिए किया जाता है।यह केंद्र के माध्यम से एक छेद या छेद के साथ एक गेंद का उपयोग करता है जो वाल्व को खोलने या बंद करने के लिए घुमाया जा सकता हैजब गेंद 90 डिग्री घूमती है, तो छेद प्रवाह पथ के साथ संरेखित होता है, जिससे द्रव के माध्यम से गुजरने की अनुमति मिलती है। जब गेंद बंद स्थिति में होती है, तो छेद प्रवाह पथ के लंबवत होता है,द्रव को अवरुद्ध करना.

हाइड्रोलिक गेंद वाल्व की कुछ प्रमुख विशेषताएं और घटक निम्नलिखित हैंः

1शरीरः शरीर वाल्व का मुख्य बाहरी आवरण होता है, जो आमतौर पर पीतल, स्टेनलेस स्टील या कार्बन स्टील जैसे धातु से बना होता है। यह प्राथमिक संरचना प्रदान करता है और आंतरिक घटकों को रखता है।

2. गेंद: गेंद एक गोलाकार घटक है जिसके केंद्र में एक छेद या छेद होता है। यह आमतौर पर धातु से बना होता है, जैसे पीतल, स्टेनलेस स्टील, या क्रोम-प्लेटेड स्टील।गेंद प्रवाह को नियंत्रित करने के लिए वाल्व शरीर के भीतर घूमती है.

3. स्टेम: स्टेम एक छड़ी है जो गेंद को एक्ट्यूएटर या हैंडल से जोड़ती है। जब स्टेम घुमाया जाता है, तो यह गेंद को खोलता है या बंद करता है।

4सीटेंः सीटें वाल्व शरीर के अंदर स्थित सीलिंग सतहें होती हैं जिन पर बंद स्थिति में गेंद संपर्क करती है।सीटें एक कस सील सुनिश्चित करते हैं और बंद वाल्व के दौरान रिसाव को रोकने.

5एक्ट्यूएटर या हैंडलः एक्ट्यूएटर या हैंडल गेंद को घुमाने के लिए इस्तेमाल किया जाने वाला तंत्र है। यह विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर एक लीवर, हैंडव्हील या एक स्वचालित एक्ट्यूएटर हो सकता है।

6सीलः सील, जैसे कि ओ-रिंग या गास्केट, का उपयोग गेंद और वाल्व शरीर के बीच एक विश्वसनीय सील प्रदान करने के लिए किया जाता है। वे स्टेम के आसपास और गेंद और सीटों के बीच रिसाव को रोकते हैं।

हाइड्रोलिक बॉल वाल्वों का उपयोग हाइड्रोलिक प्रणालियों में आमतौर पर किया जाता है, जिसमें द्रव शक्ति के नियंत्रण और संचरण शामिल हैं। उनका उपयोग हाइड्रोलिक द्रवों के प्रवाह को विनियमित करने के लिए किया जाता है, जैसे तेल,औद्योगिक मशीनरी जैसे विभिन्न अनुप्रयोगों में, निर्माण उपकरण, बिजली उत्पादन और वाहनों में हाइड्रोलिक सिस्टम।

हाइड्रोलिक बॉल वाल्वों में तेजी से खुलने और बंद होने, पूर्ण रूप से खुलने पर कम द्रव प्रतिरोध और उच्च दबाव और तापमान को संभालने की क्षमता जैसे फायदे हैं।वे विभिन्न आकारों में उपलब्ध हैंविशिष्ट हाइड्रोलिक सिस्टम आवश्यकताओं के अनुरूप दबाव रैंकिंग और सामग्री।



मैंतकनीकी मापदंडः



मैंनाममात्र पाइपलाइन का आकारः 2 ~ 48 इंच



मैंनाममात्र दबावः 150~2500LB



मैंतापमान सीमाः-46 से 250 डिग्री सेल्सियस



मैंद्रव: पानी, तेल, भाप और अन्य प्रकार के द्रव



मैंशरीर सामग्रीः ASME B16 में निर्दिष्ट सामग्री।34



मैंपरीक्षण मानकः एपीआई 6डी/6ए





मैंऑपरेटर: लीवर/फ्रेन्च कुंजी,गियर,मोटर एक्ट्यूएटर,न्यूमेटिक एक्ट्यूएटर,हाइड्रोलिक एक्ट्यूएटर आदि।

               तालिका 1 फ्लैंज कनेक्शन बोल्टिंग के लिए अनुशंसित टोक़



बोल्ट का आकार टॉर्क (एन.एम.) बोल्ट का आकार टॉर्क (एन.एम.)
1/2-13UNC 50~60 1-1/4 -8UN 850 से 1000
9/16-12 UNC 70 से 80 1-3/8-8 संयुक्त राष्ट्र 1100~1300
5/8-11 UNC 100~130 1-1/2-8 संयुक्त राष्ट्र 1400 से 1800
3/4-10 UNC 160~210 1-5/8-8 संयुक्त राष्ट्र १८००-२२००
7/8-9 UNC 280~330 1-3/4-8 संयुक्त राष्ट्र 2200~2600
1-8 UNC 420 से 500 1-7/8-8 संयुक्त राष्ट्र 2800~3300
1-1/8-8 संयुक्त राष्ट्र 500~600 2-8 संयुक्त राष्ट्र 3500~4200
