उत्पाद विवरण:
|
| कीवर्ड: | चोक किल मैनिफोल्ड | मॉडल: | YG21 |
|---|---|---|---|
| छिद्र का आकार: | 2 1/16" | दबाव: | 3000psi |
| आवेदन: | वेल का कुँवा | मानक: | एपीआई 16 सी |
| प्रमुखता देना: | तेल कुएं परीक्षण गला घोंटना मैनिफोल्ड,3000psi तेल कुएं परीक्षण गला घोंटना मैनिफोल्ड |
||

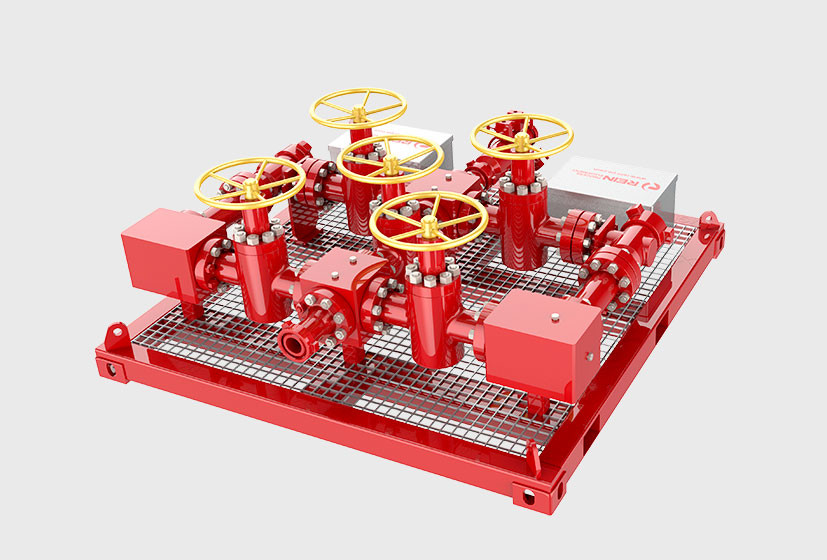

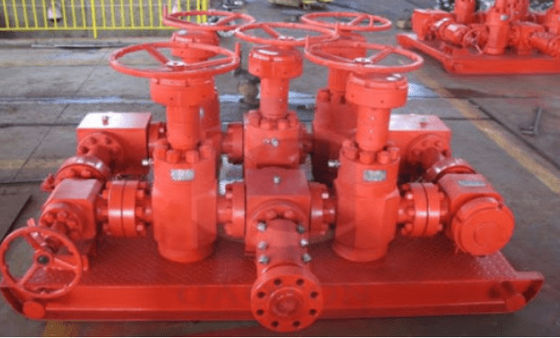

2 1/16 " -3000psi तेल कुएं के लिए चोकल किल मनिफोल्ड
Choke Kill Manifold ओवरफ्लो और ब्लोआउट को नियंत्रित करने के लिए आवश्यक कुएं नियंत्रण उपकरण हैं, और साथ ही संतुलन दबाव ड्रिलिंग के लिए भी।Choke Kill Manifold दबाव राहत और ब्लोआउट का उपयोग करके आवरण दबाव को नियंत्रित करने के लिए लागू होता हैऔर इनसे कुएं के अंदर दबाव संतुलन बनाए रखने और कुएं के सिर की सुरक्षा होती है।मारने की पंक्ति के संचालक को मारने वाले तरल पदार्थ को नीचे के छेद में पंप करने के लिए मारने के संचालन के लिए लागू किया जाता है।जो दुर्घटनाओं से बचाता है और उत्पादन की सुरक्षा सुनिश्चित करता है।
पैरामीटर
| प्रकार | कामकाजी दबाव | मुख्य बोर डाय | बायपास डाय। | टिप्पणियाँ |
| (पीएसआई) | चालू) | (इन) | ||
| YG140 | 20000 | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | 3 1/16 " 2 1/16 " 2 9/16 " | आवश्यकताओं के अनुसार विभिन्न प्रकार के संयोजन उपलब्ध कराए जा सकते हैं |
| YG105 | 15000 | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | 3 1/16 " 2 9/16 " 2 1/16 " | |
| YG70 | 10000 | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | 4 1/16 " 3 1/16 " 2 9/16 " 2 1/16 " | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
विन्यास
चोक मनिफोल्ड में चोक वाल्व, गेट वाल्व, लाइन पाइप, फिटिंग, प्रेशर गेज और अन्य घटक होते हैं।
कार्य सिद्धांत
जब कुँए के अंदर दबाव बढ़ता है, खुलने/बंद करने के लिए थोक वाल्वों ((मनुअल थोक सहित, हाइड्रोलिक थोक,और सकारात्मक गला घोंटने) गला घोंटने जनरेटर पर के अंदर तरल पदार्थ की रिहाई की अनुमति दे सकते हैं अच्छी तरह से आवरण दबाव को नियंत्रित करने के लिए, जो कि गेट वाल्व के माध्यम से सीधे उड़ाया जा सकता है यदि आवरण का दबाव काफी अधिक है।
4. दबाव रेटिंग
मारने वाला मनिफोल्ड 2000psi,3000psi,5000psi,10000psi और 15000psi के दबाव रेटिंग में उपलब्ध है, और ग्राहक के अनुरोध पर भी उपलब्ध हो सकता है।
ऑपरेटिंग निर्देश
(१) चोक मनिफोल्ड पर सभी घटकों का कार्य दबाव उपयोग किए जाने वाले बीओपी स्टैक के साथ संगत होना चाहिए।
(२) चोक-मनिफोल्ड को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां ऑपरेटर आसानी से पहुँच सके।दबाव परीक्षण को स्थापना से पहले किया जाना चाहिए और सीट का परीक्षण दबाव नामित कार्य दबाव के बराबर होना चाहिए.
(3) लाइन पाइप जितना हो सके उतना समतल और सीधा होना चाहिए। लाइन पाइप के मोड़ के मामले में, 120 डिग्री के स्टील झुका हुआ पाइप का उपयोग किया जाना चाहिए। लाइन पाइप का छेद पर्याप्त बड़ा होना चाहिए।
(4) प्रेशर गेज को स्थापित किया जाना चाहिए।
(5) सर्दियों में, निचोड़ जनरेटर कम तापमान की स्थिति में काम कर सकता है।
