कैमरून जाली प्रकार डबल रैम बीओपी, कतरनी बोनट और मानक बोनट के साथ, 5" जी105 ग्रेड ड्रिल पाइप को कतरने में सक्षम है। धातु सामग्री तापमान वर्ग टी-20/350, गैर-धातु सामग्री तापमान वर्ग -18℃-121℃ है (बीएबी)। बीओपी एपीआई 16ए नवीनतम मानक को पूरा करता है, एनएसीई 0175, एच2एस प्रतिरोध को पूरा करता है। रैम कैमरून के साथ विनिमेय हैं। इसे कम डिलीवरी के साथ चीन में बनाया गया है।
टीतकनीकीएसविशिष्टताडी काडबल आरमैं बूस्टर के साथ बीओपी हूं
| वस्तु |
एकल राम बोप (बूस्टर के साथ) |
डबल राम बीओपी (बूस्टर के साथ एक कक्ष) |
||
| नमूना | 13 5/8”-5000पीएसआई | 13 5/8”-5000पीएसआई | ||
| ऊपरी कनेक्टिंग प्रकार | जड़ा हुआ | निकला हुआ किनारा | जड़ा हुआ | निकला हुआ किनारा |
| निचला कनेक्टिंग प्रकार | निकला हुआ किनारा | निकला हुआ किनारा | निकला हुआ किनारा | निकला हुआ किनारा |
| वजन (किग्रा | 5680 | 5888 | 10371 | 10651 |
| ऊंचाई एच मिमी | 750 | 960 | 1285 | 1495 |
| गुरुत्वाकर्षण जी मिमी | 490 | 515 | 805 | 830 |
| प्रदर्शन आवश्यकता स्तर | पीआर2 | |||
| ऊब पैदा करना | 346.1 मिमी (13 5/8″) | |||
| हाइड्रो-स्थैतिक दबाव का परीक्षण दबाव | 51.8MPa (7,500psi) | |||
| रेटेड कामकाजी दबाव | 34.5MPa (5,000psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली शक्ति दबाव | 31.1MPa(4,500psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली ने काम के दबाव का मूल्यांकन किया | 20.7MPa(3,000psi) | |||
| अनुशंसित हाइड्रोलिक नियंत्रण प्रणाली संचालन दबाव | 8.4～10 .5MPa(1,222～1,518psi) | |||
| सिलेंडर का व्यास | 342.9मिमी(13 1/2″) | |||
| बूस्टर व्यास | 250मिमी(9 7/8″) | |||
| रैम की एक जोड़ी खोलने के लिए आवश्यक तेल की मात्रा | 41एल | |||
| रैम की एक जोड़ी को बंद करने के लिए आवश्यक तेल की मात्रा | 43L | |||
| रैम (बूस्टर) की एक जोड़ी को बंद करने के लिए आवश्यक तेल की मात्रा | 63L | |||
| हाइड्रोलिक नियंत्रण पाइप लाइन का इंटरफ़ेस धागा | एनपीटी 1 | |||
| साइड आउटलेट की विशिष्टता | 3 1/8″-5,000psi | |||
| तापमान रेटिंग | टी-20/250(-29～121℃)(या अनुबंध के अधीन) | |||
| धातु सामग्री का तापमान ग्रेड | T20/250(-29~121℃)(या अनुबंध के अधीन) | |||
| धातु सामग्री का तापमान ग्रेड | बीएबी (अत्यंत निम्न दबाव -18℃, निरंतर उच्च तापमान 66℃, अत्यधिक उच्च तापमान 93℃) (या अनुबंध के अधीन) | |||
| समापन अनुपात | 10.83:1 | |||
| समापन अनुपात (बूस्टर के साथ) | 17.4:1 | |||
| फिटिंग के लिए राम आकार |
सीएसओ, 2 3/8″, 2 7/8″, 3 1/2″, 4 1/2″, 5″, 5 1/2″, 7″, 9 5/8″, 9 7/8″, 4″,10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″, 2 7/8″～5″, 3 1/2″～5 1/2″, 41/ 2″～7″, 2 3/8″～3 1/2″, 3 1/2″～5 7/8″, 3 1/2″ दोहरा छेद, 2 7/8″ दोहरा छेद, 2 7/8 ″X3 1/2″दोहरी छेद, साधारण कतरनी राम, सल्फर-प्रतिरोधी कतरनी राम नोट: यह उसी प्रकार के कैमरून रैम को स्थापित कर सकता है (कतरनी रैम को छोड़कर) |
|||
|
नोट: बीओपी का डिज़ाइन और निर्माण एपीआई स्पेक 16ए विनिर्देश के अधीन है। बीओपी के भीतर कुएं के तरल पदार्थ से संपर्क करने वाले हिस्से हाइड्रोजन सल्फाइड तनाव संक्षारण का विरोध करने में सक्षम होंगे और कुएं के तरल पदार्थ से संपर्क करने वाले सभी धातु वाले हिस्से एनएसीई एमआर-01-75/आईएसओ15156 की आवश्यकताओं को पूरा करते हैं। (कतरनी रैम को छोड़कर) |
||||
कतरनी रैम के विनिर्देश और ऑपरेटिंग पैरामीटर
(बिना किसी अच्छे दबाव के)
| वस्तु | ड्रिल पाइप ग्रेड |
मोटाई (मिमी) |
हाइड्रोलिक प्रणाली का बंद दबाव (एमपीए) | टिप्पणी |
| 1 | 5″,जी-105 ग्रेड | 9.19 | ≥14 | |
| 2 | 5 1/2″,जी-105 ग्रेड | 10.54 | ≥17 | |
| 3 | 5″,एस-135 ग्रेड | 9.19 | ≥16 | |
| 4 | 5 1/2″, एस-135 ग्रेड | 9.17 | ≥18 |

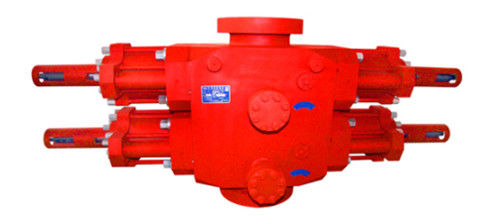

चित्र:
