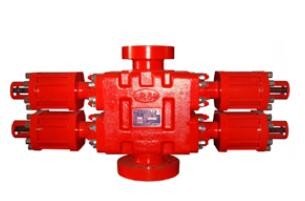

7 1/16 इंच 5000psi शियर राम बोप ब्लोआउट प्रिवेंटर
का परिचयशियर राम बोप ब्लोआउट प्रिवेंटर
राम बोप ब्लोआउट प्रिवेंटर का उपयोग तेल परीक्षण, वर्कओवर, पूर्णता और अन्य कार्यों के दौरान विस्फोट दुर्घटनाओं को रोकने के लिए वेलहेड को बंद करने के लिए किया जाता है।यह फुल सील और हाफ सील के दो कार्यों को जोड़ती है।इसमें सरल संरचना, आसान संचालन, उच्च दबाव प्रतिरोध आदि की विशेषताएं हैं, राम बोप ब्लोआउट प्रिवेंटर एक सुरक्षा सील वेलहेड डिवाइस है जिसका उपयोग आमतौर पर तेल क्षेत्रों में ब्लोआउट को रोकने के लिए किया जाता है।
शियर राम बोप ब्लोआउट प्रिवेंटरपारेमीटर
| नमूना |
लड़कियों को खोलने के लिए (1 सेट) |
बंद करने के लिए लड़कियों (1 सेट) |
समापन अनुपात | विधानसभा आयाम (में) | लगभग वजन (एलबी) | ||||||
| लंबाई (एल) | चौड़ाई (डब्ल्यू) | ऊंचाई (एच) | |||||||||
| Flg×Flg | एसटीडी × एसटीडी | फ्लैग × एसटीडी | Flg×Flg | एसटीडी × एसटीडी | फ्लैग × एसटीडी | ||||||
| 4 1/16″-20,000psi(सिंगल RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16″-20,000psi(डबल RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16″-20,000psi(सिंगल RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16″-20,000psi(डबल RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11″-20,000psi(सिंगल RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11″-20,000psi(डबल RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4″-20,000psi(डबल RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
द्वैत राम बोपविशेषता
1) आकार आम तौर पर, बीओपी शरीर एक वर्ग के समान होता है, बीच में एक ऊर्ध्वाधर बोर होता है जिसके माध्यम से पाइप
गुजर सकता है और राम गुहा जिसमें राम क्षैतिज दिशा में चलता है।
2) कनेक्शन प्रकार तीन कनेक्शन प्रकार स्टडेड, फ्लैंज और क्लैम्प्ड टॉप और बॉटम कनेक्शन हैं।आकारनिकला हुआ किनारा, बोल्ट, क्लैम्प और रिंग ग्रूव सभी एपीआई मानकों के अनुरूप हैं।
