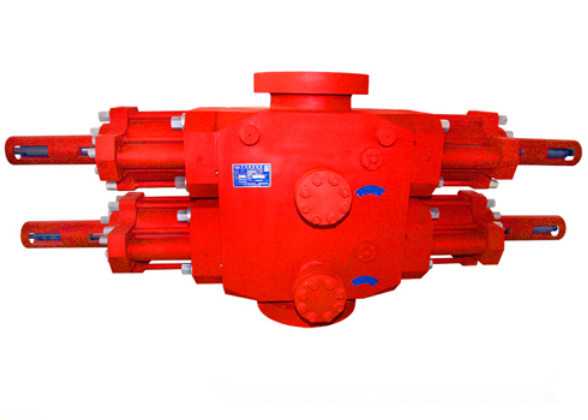

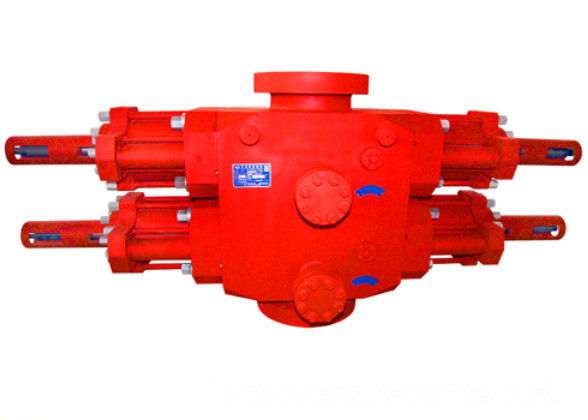

13 5/8"-5000psi डबल रैम बीओपी, फोर्ज्ड, कैमरून यू टाइप, शियर बोनेट के साथ
आकार और मॉडल के लिएटक्कर मारनाबॉप
(हम 7 1/16 से बीओपी: बोर आकार प्रदान कर सकते हैं”से 30”, 500psi से 20000psi तक का दबाव, नीचे दी गई सूची में सीमित नहीं है)
| वस्तु | राम बीओपी के लिए विशिष्टता | |||||||||||||
| आकार और मॉडल | 7 1/16″-3000psi | 7 1/16″-5000psi | 7 1/16″-100000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 11″-10000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 13 5/8″-10000psi | 20 3/4″-3000psi | 21 1/4″-5000psi | 26 3/4”-3000psi |
| बोरम/बोर में (मिमी/इंच) | 179.4 7 1/16 | 179.4 7 1/16 | 179.4 7 1/16 | 228.6 9 | 228.6 9 | 279.4 11 | 279.4 11 | 279.4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 | 679.4 26 3/4 |
| रेटेड काम का दबाव (एमपीए / साई) | 21 3,000 | 35 5,000 | 70 10,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 70 10,000 | 21 3,000 | 35 5,000 | 70 10,000 | 21 3,000 | 35 5,000 | 21 3,000 |
| हीड्रास्टाटिक दबाव परीक्षण दबाव (MPa/साई) | 31.5 4,500 | 52.5 7,500 | 105 15,000 | 31.5 4,500 | 52.5 7,500 | 31.5 4,500 | 52.5 7,500 | 105 15,000 | 31.5 4,500 | 52.5 7,500 | 105 15,000 | 31.5 4,500 | 70 10,000 | 31.5 4,500 |
| हाइड्रोलिक नियंत्रित रेटेड काम का दबाव (एमपीए / साई) | 21/3,000 | |||||||||||||
| अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील पाइप (एमपीए / साई) | 1218~1522psi | |||||||||||||
| खुले एक सेट मेढ़े के लिए वॉल्यूम | 41 एल | |||||||||||||
| करीब एक सेट मेढ़े के लिए वॉल्यूम | 43 एल | |||||||||||||
| हाइड्रोलिक तेल का आउटलेट | एनपीटी 1” | |||||||||||||
| धातु का तापमान ग्रेड | T-20/250(-29℃~121℃) | |||||||||||||
| गैर-धातु का तापमान ग्रेड | बीएबी (-18 ℃ ~ 66 ℃ ~ 93 ℃) | |||||||||||||
| मध्यम सामग्री अच्छी तरह से तरल के साथ संपर्क करती है | NACE MR-01-75 के अनुसार, API 16A 4th एडिशन स्टैंडर्ड को पूरा करें | |||||||||||||
प्रमुख विशेषता:
1) आकार आम तौर पर, बीओपी शरीर एक वर्ग के समान होता है, बीच में ऊर्ध्वाधर बोर होता है जिसके माध्यम से पाइप होते हैं
गुजर सकता है और राम गुहा जिसमें राम क्षैतिज दिशा में चलता है।
2) कनेक्शन प्रकार तीन कनेक्शन प्रकार स्टडेड, फ्लैंज, क्लैम्प्ड टॉप और बॉटम कनेक्शन हैं।आकार
निकला हुआ किनारा, बोल्ट, क्लैम्प और रिंग ग्रूव सभी एपीआई मानकों के अनुरूप हैं।
(2) राम संरचना और अनुप्रयोग की विशेषताएं
दोहरे चेहरे वाले राम के लिए, ऊपरी चेहरे वाला राम और राम का निचला चेहरा बिल्कुल सममित है।विभिन्न ड्रिलिंग के लिए
उपकरण विभिन्न आकारों के साथ, इसे केवल अर्ध-कुंडलाकार रबर सीलिंग रिंग और रैम कॉम्पैक्ट, अन्य भागों को बदलने की आवश्यकता है
अदला-बदली की जा सकती है।सिंगल-फेस राम को पलटा नहीं जा सकता;कर्तन राम छेद में ड्रिलिंग उपकरण कतरनी कर सकते हैं
कुएं को सील करने के लिए।वेरिएबल बोर मेढ़ों के साथ रैम बीओपी का उपयोग केसिंग और ड्रिलिंग टूल्स को बंद करने के लिए किया जा सकता है
एक निश्चित सीमा के भीतर विभिन्न आकारों के।
