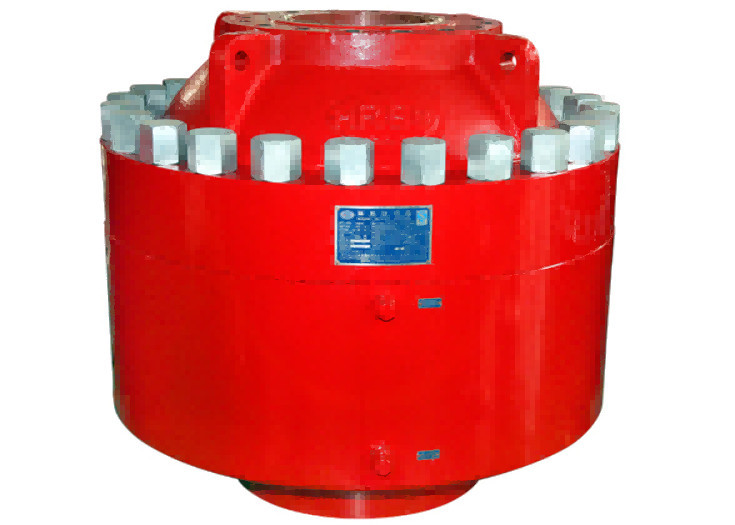

13 5/8"-5000पीएसआई वलयाकार बीओपी, कास्टेड, शेफ़र प्रकार
हमारे कुंडलाकार बीओपी का व्यापक रूप से एच2एस क्षेत्र सेवाओं में सतह और उपसमुद्र ड्रिलिंग में उपयोग किया जाता है।पैकिंग तत्व गोलाकार या पतला प्रकार का होता है जिसमें भारी भंडारण मात्रा, कम संचालन दबाव और उत्कृष्ट सीलिंग फ़ंक्शन होता है। बोनट अर्धगोलाकार आकार का होता है, इसलिए दबाव सहन करते समय बोनट पर कोई तनाव एकाग्रता नहीं होती है।इसलिए दबाव समान रूप से वितरित होता है;डिसएसेम्बली और असेंबली के लिए सुविधाजनक।
(हम बीओपी प्रदान कर सकते हैं: बोर आकार 7 1/16 से”से 30”, 500 पीएसआई से 20000 पीएसआई तक दबाव, नीचे दी गई सूची में सीमित नहीं है)
| वस्तु | वलयाकार बीओपी के लिए विशिष्टता | |||||||||
| आकार और मॉडल | 7 1/16″-3000पीएसआई | 7 1/16″-5000पीएसआई | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 13 5/8″-3000पीएसआई | 13 5/8″-5000पीएसआई | 20 3/4″-3000पीएसआई | 21 1/4″-5000पीएसआई |
| 通径मिमी/इंच बोर (मिमी/इंच) | 179.4 7 1/16 | 179.4 7 1/16 | 228.6 9 | 228.6 9 | 279.4 11 | 279.4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 |
| रेटेड कार्य दबाव (एमपीए/पीएसआई) | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 |
| हाइड्रोस्टैटिक दबाव परीक्षण दबाव (एमपीए/पीएसआई) | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 31.5 4,500 | 70 10,000 |
| हाइड्रोलिक नियंत्रित रेटेड कार्य दबाव (एमपीए/पीएसआई) | 21/3,000 | |||||||||
| अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील पाइप (एमपीए/पीएसआई) | 1,218～1,522psi | |||||||||
| अधिकतम.(एमपीए/पीएसआई) में पाइप के बिना काम करने का दबाव सील करें | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 |
| पाइप के बिना अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील (एमपीए/पीएसआई) | ≤10 .5/1,500 | |||||||||
| अधिकतम खोलें.तेल की मात्रा (एल) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| अधिकतम बंद करें.तेल की मात्रा (एल) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| दो लिफ्टिंग रिंग (टी) द्वारा वजन उठाएं | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| हाइड्रोलिक तेल का आउटलेट | एनपीटी 1" | |||||||||
| धातु का तापमान ग्रेड | टी-20/250(-29℃～121℃) | |||||||||
| गैर-धातु का तापमान ग्रेड | बीएबी (-18℃~66℃~93℃) | |||||||||
| मध्यम सामग्री अच्छी तरह से तरल के साथ संपर्क कर रही है | एनएसीई एमआर-01-75 के अनुसार, एपीआई 16ए 4 से मिलेंवांसंस्करण मानक | |||||||||
