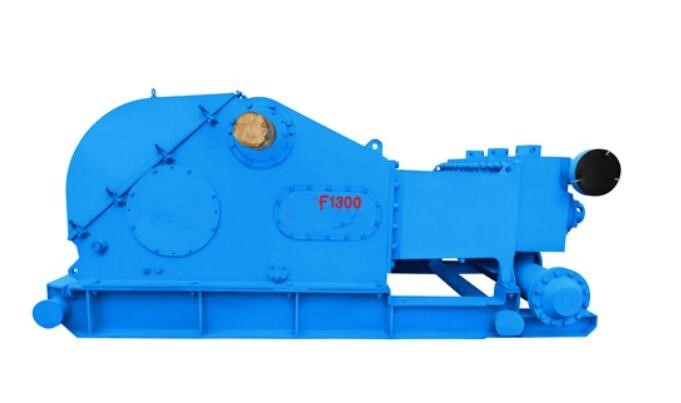

F1300FT 970 KW ऑयल मड पंप स्प्लिट स्ट्रक्चर
स्प्लिट स्ट्रक्चर के साथ F1300FT ऑयल मड पंप का फ्रेम।F1300FT ऑयल मड पंप के एकल मॉड्यूल का अधिकतम वजन 7496lb (3400kg) से अधिक नहीं है।विमान से ले जाया जा सकता है।F1300FT ऑयल मड पंप जंगल और अन्य स्थानों की ड्रिलिंग जरूरतों को पूरा करता है जहां यातायात असुविधाजनक है।पंप प्रदर्शन पैरामीटर F1300 ड्रिलिंग पंप के समान हैं।
के पैरामीटरF1300FT तेल मिट्टी पंप
| लाइनर का आकार | में | 7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 |
| स्राव दाब | एमपीए |
19.2
|
20.6
|
22.3
|
24.1
|
26.1
|
31.1
|
34.5
|
| साई |
2785
|
2988
|
3234 |
3495 |
3785
|
4510
|
5000
|
|
| स्ट्रोक प्रति मिनट (एसपीएम) |
शक्ति किलोवाट (हिमाचल प्रदेश) |
विस्थापन एल/एस (जीपीएम) | ||||||
| 130 |
1050
(1408)
|
49.17
(779.6)
|
45.74
(725.0)
|
42.41
(672.2)
|
39.22
(621.6)
|
36.14
(572.8)
|
30.36
(481.2)
|
25.10
(397.8)
|
| 120 |
*970
(1300)
|
45.41
(719.7)
|
41
(649.8)
|
39.15
(620.5)
|
36.20
(573.7)
|
33.36
(528.7)
|
28.03
(444.2)
|
23.17
(367.2)
|
| 110 |
889
(1192)
|
41.63
(659.8)
|
38.07
(603.4)
|
35.89
(568.8)
|
33.18
(525.9)
|
30.58
(484.7)
|
25.69
(407.1)
|
21.24
(336.6)
|
| 100 |
808
(1083)
|
37.84
(599.7)
|
35.18
(557.6)
|
32.63
(517.1)
|
30.17
(478.2)
|
27.8
(440.6)
|
23.36
(370.2)
|
19.31
(306.0)
|
| 90 |
727
(975)
|
34.06
(539.8)
|
31.67
(501.9)
|
29.36
(465.3)
|
27.15
(430.3)
|
25.02
(396.5)
|
21.02
(333.1)
|
13.38
(212.0)
|
| 50 |
404
(541)
|
18.92
(299.8)
|
17.59
(278.8)
|
16.31
(258.5)
|
15.08
(239.0)
|
13.9
(220.3)
|
11.68
(185.1)
|
9.65
(152.9)
|
| 1 |
8.08
(10.8)
|
0.3784
(6.00)
|
0.3518
(5.57)
|
0.3518
(5.57)
|
0.3263
(5.17)
|
0.278
(4.40)
|
0.2336
(3.70)
|
0.1931
(3.06)
|
| - प्रदर्शन डेटा की गणना 90% यांत्रिक दक्षता और 100% वॉल्यूमेट्रिक दक्षता द्वारा की जाती है। | ||||||||
| - जब मड पंप लगातार चलता है तो * अनुशंसात्मक एसपीएम और इनपुट शक्ति प्रस्तुत करता है। | ||||||||
F1300FT तेल मिट्टी पम्प विशिष्टता:
रेटेड इनपुट पावर: 970 kW (1300 HP)
स्ट्रोक प्रति मिनट: ओ एसपीएम
स्ट्रोक की लंबाई: 304.8 मिमी (12")
गियर अनुपात: 4.206:1
अधिकतम कार्य दबाव: 34.5 एमपीए (5000 पीएसआई) वाल्व: एपीआई # 7
मैक्स.लाइनर का आकार: 7"
सक्शन इनलेट निकला हुआ किनारा: 304.8 मिमी (12 ") निकला हुआ किनारा
निर्वहन आउटलेट निकला हुआ किनारा: 130.2 मिमी (5 1/8 ") निकला हुआ किनारा, 34.5 एमपीए (5000 पीएसआई) समग्र आयाम (एलएक्सडब्ल्यूएक्सएच): 4493 × 2493 × 1951 मिमी 3 (14.74 × 8.18 × 6.40 फीट 3) लगभग वजन: 23609 किग्रा (52050 पाउंड)
