उत्पाद विवरण:
|
| नाम: | ट्रिपलएक्स पिस्टन ड्रिलिंग मड पंप | रेटेड इनपुट पावर:: | 1641 किलोवाट (2200 एचपी) |
|---|---|---|---|
| स्ट्रोक प्रति मिनट: | 110 एसपीएम | स्ट्रोक की लंबाई:: | 13" |
| गियर अनुपात:: | 3.969:1 | वाल्व: | एपीआई #8 |
| मैक्स। काम का दबाव: | 7500 पीएसआई | समग्र आयाम (एल × डब्ल्यू × एच): | 16.62×8.75×7.01 फीट3 |
| प्रमुखता देना: | 2200HP ट्रिपलएक्स मड पंप,2200HP पिस्टन मड पंप,एफ सीरीज ट्रिपलएक्स मड पंप |
||

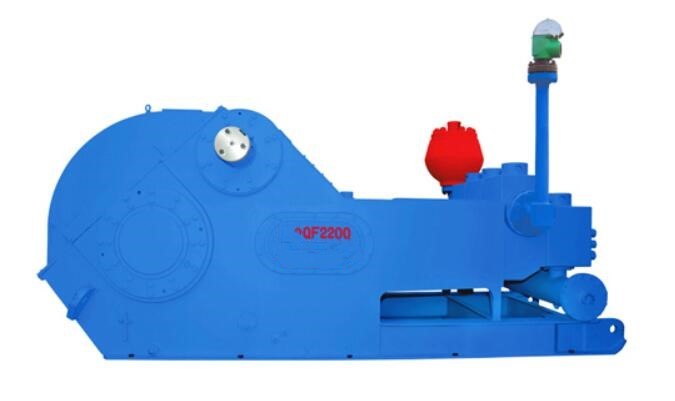

ऑयलफील्ड में QF2200 ट्रिपलएक्स पिस्टन ड्रिलिंग मड पंप
ट्रिपलएक्स पिस्टन ड्रिलिंग मड पंप विशिष्टता:
रेटेड इनपुट पावर: 1641 kW(2200 HP) स्ट्रोक प्रति मिनट: 110 SPM
स्ट्रोक की लंबाई: 330.2 मिमी (13")गियर अनुपात: 3.969:1
मैक्स।वर्किंग प्रेशर: 52 MPa (7500 psi) वाल्व: API#8
अधिकतम लाइनर आकार: 230 मिमी (9 1/20")
सक्शन इनलेट निकला हुआ किनारा: 254 मिमी (10") निकला हुआ किनारा
डिस्चार्ज आउटलेट निकला हुआ किनारा: 130.2 मिमी (5 1/8") निकला हुआ किनारा, 70 एमपीए (10000 पीएसआई) कुल आयाम (एल × डब्ल्यू × एच): 5065 × 2667 × 2137 मिमी 3 (16.62 × 8.75 × 7.01 फीट 3) लगभग वजन: 28380 किलो (62567 पौंड)
के पैरामीटरट्रिपलएक्स पिस्टन ड्रिलिंग मड पंप
| लाइनर का आकार | मिमी |
230
|
220
|
210
|
200
|
190
|
180
|
170
|
160
|
150
|
140
|
| स्राव दाब | एमपीए |
19.5
|
21.7
|
23.5
|
25.8
|
28.7
|
31.9
|
35.8
|
40.4
|
46.0
|
51.7
|
| साई |
2823
|
3141
|
3402
|
3735
|
4155 |
4618 |
5183
|
5849
|
6660
|
7500
|
|
| स्ट्रोक प्रति मिनट (एसपीएम) |
शक्ति किलोवाट (हिमाचल प्रदेश) |
विस्थापन एल/एस (जीपीएम) | |||||||||
| 110 |
1640
(2200)
|
75.5
|
69
|
62.9
|
57.1
|
51.5
|
46.2
|
41.2
|
36.5
|
32.1
|
28
|
| 100 |
1490
(2000)
|
68.6
|
62.7
|
57.2
|
51.9
|
46.8
|
42.0
|
37.5
|
33.2
|
29.2
|
25.5
|
| 90 |
1342
(1800)
|
61.8
|
56.5
|
51.5
|
46.7
|
42.1
|
37.8
|
33.7
|
29.9
|
26.3
|
22.9
|
| 80 |
1192
(1600)
|
54.9
|
50.2
|
45.7
|
41.5
|
37.5
|
33.6
|
30.0
|
26.5
|
23.3
|
20.3
|
| 50 |
745.5
(1000)
|
34.3
|
31.4
|
28.6
|
25.9
|
23.4
|
21.0
|
18.7
|
16.6
|
14.6
|
12.7
|
| 1 |
14.9
(20)
|
0.68
|
0.63
|
0.57
|
0.52
|
0.47
|
0.42
|
0.37
|
0.33
|
0.29
|
0.25
|
| - प्रदर्शन डेटा की गणना 90% यांत्रिक दक्षता और 100% वॉल्यूमेट्रिक दक्षता द्वारा की जाती है। | |||||||||||
| - जब मड पंप लगातार चलता है तो * अनुशंसात्मक एसपीएम और इनपुट शक्ति प्रस्तुत करता है। | |||||||||||
विवरण
F2000 ट्रिपलएक्स पिस्टन ड्रिलिंग मड पंप संरचना में दृढ़ और कॉम्पैक्ट है और अच्छे कार्यात्मक प्रदर्शन के साथ आकार में छोटा है, जो ड्रिलिंग तकनीकी आवश्यकताओं जैसे तेल क्षेत्र के उच्च पंप दबाव और बड़े विस्थापन आदि के लिए अनुकूल हो सकता है।
एफ सीरीज़ ट्रिपलएक्स पिस्टन ड्रिलिंग मड पंप को उनके लंबे स्ट्रोक के लिए कम स्ट्रोक दर पर बनाए रखा जा सकता है, जो प्रभावी रूप से मिट्टी के पंपों के पानी के प्रदर्शन में सुधार करता है और द्रव अंत के सेवा जीवन को बढ़ाता है।
सक्शन स्टेबलाइज़र, इसकी उन्नत संरचना और विश्वसनीय सेवा के साथ, सबसे अच्छा बफरिंग प्रभाव प्राप्त कर सकता है।एफ सीरीज़ मड पंपों के पावर सिरों ने मजबूर स्नेहन और स्प्लैश स्नेहन के विश्वसनीय संयोजन को अपनाते हुए बिजली के सेवा जीवन को बढ़ाया।
