उत्पाद विवरण:
|
| नाम: | वाटर वेल ड्रिलिंग मड पंप | रेटेड इनपुट पावर:: | 1193 किलोवाट |
|---|---|---|---|
| स्ट्रोक प्रति मिनट: | 130 एसपीएम | स्ट्रोक की लंबाई:: | 11 इंच |
| गियर अनुपात:: | 3.778:1 | मैक्स। लाइनर का आकार: | 7 1/4" |
| समग्र आयाम (एल × डब्ल्यू × एच): | 15.76×7.28×6.51 फीट3 | अनुमानित व़जन: | 49339 एलबी |
| प्रमुखता देना: | 1600HP वाटर वेल ड्रिलिंग मड पंप,1600HP ड्रिलिंग मड पंप,लाइट वेट ड्रिलिंग मड पंप |
||

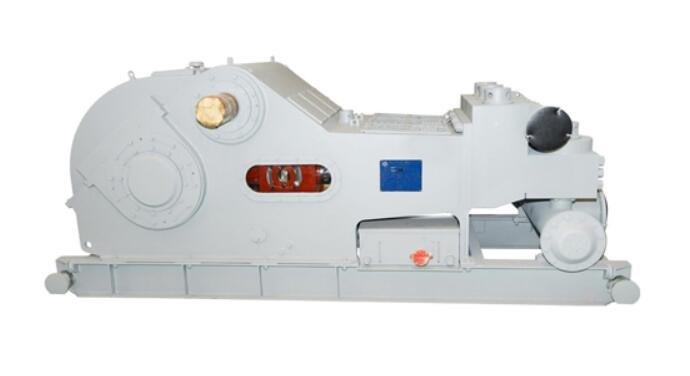

QF1600HL वाटर वेल ड्रिलिंग मड पंप लाइट वेट
विवरण
QF1600HL प्रकाश उच्च दबाववाटर वेल ड्रिलिंग मड पंप आधारितQF1600 लाइट पंप पावर एंड स्ट्रक्चर पर।द्रव अंत संरचना को उन्नत किया गया है।क्यूएफ 1600 एचएलवाटर वेल ड्रिलिंग मड पंपमौजूदा ड्रिलिंग पंप के फायदों को अवशोषित कर लिया है।आधुनिक डिजाइन पद्धति का उपयोग करके संरचना और मापदंडों को अनुकूलित किया गया है।पंप की मात्रा कम होती है और यह हल्का होता है।यह ड्रिलिंग के लिए समुद्री, दलदल और जंगल क्षेत्रों जैसे मात्रा और गुणवत्ता सूचकांक सीमा अवसरों में उपयोग किया जा सकता है।यह उच्च दबाव जेट ड्रिलिंग तकनीक की आवश्यकताओं को भी पूरा कर सकता है।अधिकतम काम का दबाव 51.7 एमपीए (7500 पीएसआई) तक पहुंच सकता है।F-1600HL पंप की तुलना में, पूरे मशीन का वजन 5.5 टन है।और इसमें उन्नत संरचना, हल्के वजन, स्थिर काम, लंबे जीवन, बनाए रखने में आसान आदि के फायदे हैं।
के पैरामीटरQF1600HL वाटर वेल ड्रिलिंग मड पंप
| लाइनर का आकार | में | 7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 | 4 1/2 |
| स्राव दाब | एमपीए |
23.7
|
25.56
|
27.6
|
29.8
|
32.31
|
38.5
|
46.79
|
51.7
|
| साई |
3437
|
3706
|
4002 |
4321 |
4685
|
5583
|
6785
|
7500
|
|
| स्ट्रोक प्रति मिनट (एसपीएम) |
शक्ति किलोवाट (हिमाचल प्रदेश) |
विस्थापन एल/एस (जीपीएम) | |||||||
|
140
|
1285
(1723
|
48.6
(770.3)
|
45.2
(716.4)
|
41.9
(664.1)
|
38.8
(615.0)
|
35.7
(565.8)
|
30.0
(475.5)
|
24.8
(393.0)
|
20.1
(318.6)
|
|
*130
|
*1193
(1600)
|
45.2
(716.4)
|
42.0
(665.7)
|
38.9
(616.5)
|
36.0
(570.6)
|
33.2
(526.2)
|
27.9
(442.2)
|
23.0
(364.5)
|
18.6
(294.8)
|
| 120 |
1101
(1477)
|
41.7
(660.9)
|
38.7
(613.4)
|
35.9
(569.0)
|
33.2
(526.2)
|
30.6
(485.0)
|
25.7
(407.3)
|
21.2
(336.0)
|
17.2
(272.6)
|
| 110 |
1009
(1354)
|
38.2
(605.5)
|
35.5
(562.7)
|
32.9
(521.5)
|
30.5
(483.4)
|
28.0
(443.8)
|
23.6
(374.0)
|
19.5
(309.0)
|
15.8
(250.4)
|
| 100 |
918
(1231)
|
34.7
(550.0)
|
32.3
(512.0)
|
30.0
(475.5)
|
27.7
(439.0)
|
25.5
(404.2)
|
21.4
(339.2)
|
17.7
(280.5)
|
14.3
(226.6)
|
| 50 |
459
(615)
|
17.4
(275.8)
|
16.1
(255.2)
|
15.0
(237.8)
|
13.8
(218.7)
|
12.7
(201.3)
|
10.7
(169.6)
|
8.8
(139.5)
|
7.2
(114.1)
|
| 1 |
9.18
(12.3)
|
0.347
(5.50)
|
0.323
(5.12)
|
0.300
(4.75)
|
0.277
(4.39)
|
0.255
(4.04)
|
0.214
(3.39)
|
0.177
(2.81)
|
0.143
(2.27)
|
| - प्रदर्शन डेटा की गणना 90% यांत्रिक दक्षता और 100% वॉल्यूमेट्रिक दक्षता द्वारा की जाती है। | |||||||||
| - जब मड पंप लगातार चलता है तो * अनुशंसात्मक एसपीएम और इनपुट शक्ति प्रस्तुत करता है। | |||||||||
QF1600HL वाटर वेल ड्रिलिंग मड पंपविशिष्टता:
रेटेड इनपुट पावर: 1193 kW (1600 HP)
स्ट्रोक प्रति मिनट: 130 एसपीएम
स्ट्रोक की लंबाई: 279.4 मिमी (11")
गियर अनुपात: 3.778:1
मैक्स।काम का दबाव: 52 एमपीए (7500 पीएसआई)
वीअल्वे: एपीआई # 7
अधिकतम लाइनर आकार: 180 मिमी (7")
सक्शन इनलेट निकला हुआ किनारा: 304.8 मिमी (12 ") निकला हुआ किनारा
निर्वहन आउटलेट निकला हुआ किनारा: 103 मिमी (4 1/16 ") निकला हुआ किनारा, 70 एमपीए (10000 पीएसआई)
समग्र आयाम (L×W×H):4804×2219×1984 mm3(15.76×7.28×6.51 ft3)
लगभग वजन: 22380 किग्रा (49339 पौंड)
