440HP ऑयल रिग मड पंप 320 SPM सिंगल एक्टिंग ऑयलवेल ट्रिपलएक्स पंप

1
MOQ
10000USD~50000USD
कीमत
440HP ऑयल रिग मड पंप 320 SPM सिंगल एक्टिंग ऑयलवेल ट्रिपलएक्स पंप
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
नाम: सिंगल एक्टिंग ऑयल रिग मड पंप
रेटेड इनपुट पावर:: 328 किलोवाट (440 एचपी)
स्ट्रोक प्रति मिनट: 320 एसपीएम
स्ट्रोक की लंबाई:: 6 इंच
गियर अनुपात:: 4.578:1
वाल्व: एपीआई #4
सक्शन इनलेट निकला हुआ किनारा: 6 "150 पौंड निकला हुआ किनारा
अनुमानित व़जन: 9839 पौंड
प्रमुखता देना:

440HP ऑयल रिग मड पंप

,

440HP ऑयलवेल ट्रिपलएक्स पंप

,

सिंगल एक्टिंग ऑयलवेल ट्रिपलएक्स पंप

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Hebei Pantu
प्रमाणन: API 7K & ISO
मॉडल संख्या: W-440
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: 3302 मिमी * 1671 मिमी * 1412 मिमी (13 फीट * 6.85 फीट * 5.56 फीट)
प्रसव के समय: 45 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 20 सेट / महीना
उत्पाद विवरण

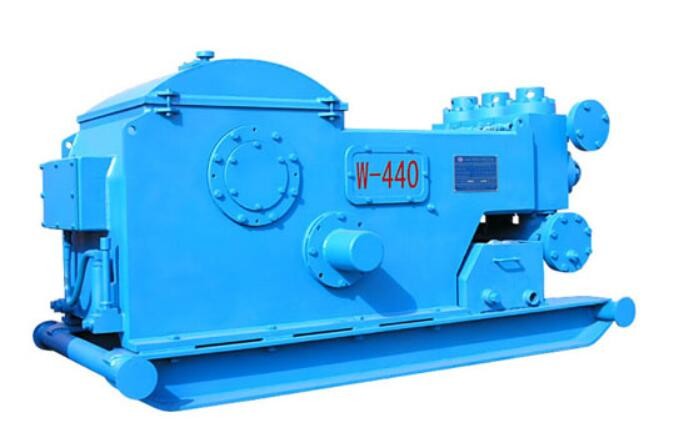

W-440 ट्रिपलएक्स सिंगल एक्टिंग ऑयल रिग मड पंप



W-440 ऑयल रिग मड पंप विशिष्टता:


रेटेड इनपुट पावर: 328 kW(440 HP) मैक्स।स्ट्रोक प्रति मिनट: 320 एसपीएम लगातार संचालन स्ट्रोक: 220 एसपीएम स्ट्रोक की लंबाई: 152.4 मिमी (6")
गियर अनुपात4.578:1
मैक्स।वर्किंग प्रेशर: 34.5 MPa (5000 psi) वाल्व: API#4
पिस्टन रॉड एंड: एपीआई #SA2
अधिकतम लाइनर का आकार: 114.3 मिमी (4 1/2")
सक्शन इनलेट निकला हुआ किनारा: 152.4 मिमी (6 ") 150 पौंड निकला हुआ किनारा
निर्वहन आउटलेट निकला हुआ किनारा: 52.4 मिमी (2 1/16 ") निकला हुआ किनारा, 34.5 एमपीए (5000 पीएसआई) समग्र आयाम (एलएक्सडब्ल्यू×एच):2478×1219×1103 मिमी3(8.13×4×3.62 फीट3) लगभग वजन: 4463 किलोग्राम (9839) lb)





W-440 ऑयल रिग मड पंप के पैरामीटर





लाइनर का आकार में 4 1/2 4 1/4 4 3 3/4 3 1/2 3
स्राव दाब एमपीए 11.8 13.2 14.9 17.0 19.5 26.6
साई 1711 1914 2160 2465 2828 3857
स्ट्रोक प्रति मिनट एसपीएम पावर किलोवाट (एचपी) विस्थापन एल/एस (जीपीएम)
320

328

(440)

25.0

(396.3)

22.3

(353.5)

19.8

(313.8)

17.4

(275.8)

15.1

(239.3)

11.1

(175.9)

270

277

(371)

21.1

(334.4)

18.8

(298.0)

16.7

(264.7)

14.7

(233.0)

12.8

(202.9)

9.4

(149.0)

220

226

(303)

17.2

(272.6)

15.3

(242.5)

13.6

(215.6)

11.9

(188.6)

10.4

(164.8)

7.6

(120.5)

170

174

(234)

13.3

(210.8)

11.9

(188.6)

10.5

(166.4)

9.2

(145.8)

8.0

(126.8)

5.9

(93.5)

120

123

(165)

9.4

(149.0)

8.4

(133.1)

7.4

(117.3)

6.5

(103.0)

5.7

(90.3)

4.2

(66.6)

70

72

(96)

5.5

(87.2)

4.9

(77.7)

4.3

(68.2)

3.8

(60.2)

3.3

(52.3)

2.4

(38.0)

1

1.03

(1.38)

0.078

(1.236)

0.070

(1.110)

0.062

(0.983)

0.054

(0.856)

0.047

(0.745)

0.035

(0.555)

● प्रदर्शन डेटा की गणना 90% यांत्रिक दक्षता और 100% वॉल्यूमेट्रिक दक्षता द्वारा की जाती है।



लाइनर का आकार में 4 1/2 4 1/4 4 3 3/4 3 1/2 3
विस्थापन लड़की / रेव 1.239 1.102 0.98 0.857 0.749 0.548
एल/एस 17.2 15.3 13.6 11.9 10.4 7.6
स्राव दाब साई 2494 2798.5 3146.5 3596 4118 5000
एमपीए 17.2 19.3 21.7 24.8 28.4 34.5
● प्रदर्शन डेटा की गणना की जाती है 220 बजे तक।





W-440 ऑयल रिग मड पंप विवरण



चौखटा
मशीन फ्रेम को स्टील प्लेटों से वेल्ड किया जाता है और संसाधित किया जाता है
इसलिए वेल्डिंग के बाद तनाव को खत्म करें।सीटों पर प्रबलित प्लेटें हैं
क्रैंकशाफ्ट और मुख्य असर ताकि उनमें अच्छी कठोरता और ताकत हो।
क्रैंकशाफ्ट
क्रैंकशाफ्ट वेल्डेड जाली भागों के साथ संतुलित संरचना में है।यह
हल्का है और कंपन के बिना सुचारू रूप से काम कर सकता है।दोनों पक्षों
क्रैंकशाफ्ट संचालन में स्थिरता सुनिश्चित करने और इसकी असर क्षमता में सुधार करने के लिए डबल-संरेखित गोलाकार रोलर बीयरिंग से लैस हैं।
गरारी शाफ्ट
यह फोर्ज अलॉय स्टील से बना है, हेरिंगबोन गियर्स (इंटीग्रल) मशीनीकृत हैं
शाफ्ट पर और यह एक मध्यम कठोर दांत की सतह को गोद लेती है।एक शाफ़्ट है
दोनों सिरों पर विस्तार, जहां बेल पुली या चेन व्हील लगाए जा सकते हैं।
क्रॉसहेड
क्रॉसहेड नोडुलर कास्ट आयरन के साथ वन-पीस कास्ट से बना है, इसलिए
क्रॉसहेड में अच्छा घर्षण प्रतिरोध है।ऊपर और नीचे की संरचना
द्वारा सांद्रता को विनियमित करने के लिए क्रॉसहेड्स के लिए मार्गदर्शन अपनाया जाता है
निचले मार्गदर्शन में एक गैस्केट जोड़ना।एक्सटेंशन रॉड जुड़े हुए हैं
पिन छेद के साथ निकला हुआ किनारा बोल्ट द्वारा क्रॉसहेड्स को सुनिश्चित करने के लिए
क्रॉसहेड और एक्सटेंशन रॉड्स की सांद्रता।पैकिंग अपनाती है
एक डबल लेयर सीलिंग स्ट्रक्चर, जो अच्छे सील प्रदर्शन को महसूस करता है।

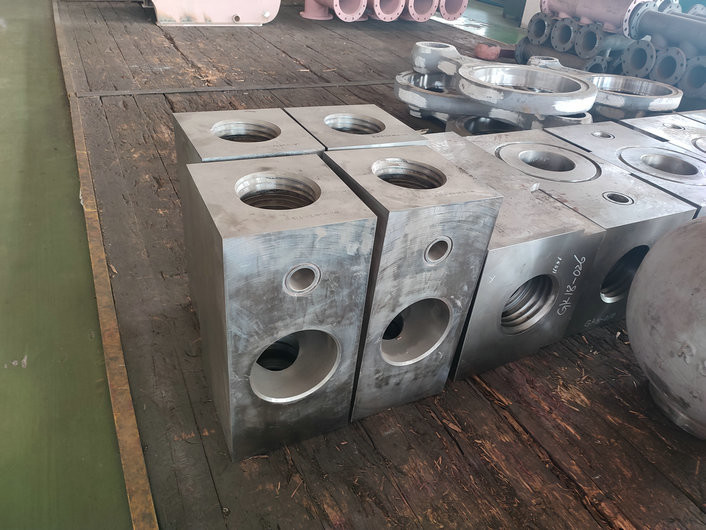

द्रव सिलेंडर
सिलेंडर फोर्ज अलॉय स्टील से बना है और स्ट्रेट-वे अपनाता है
संरचना।हाइड्रोलिक सिलेंडर का एक छोटा आकार और उच्च मात्रा है
क्षमता।संक्षारण प्रतिरोध के लिए रासायनिक चढ़ाना द्वारा सिलेंडर की सतह को संसाधित किया जाता है।ए के तीन हाइड्रोलिक सिलेंडर
पंप विनिमेय हैं।
लाइनर
W440/446(500HP) पंपों में समान लाइनर OD लाइनर हैं
स्क्वायरनेस का उपयोग करके हाइड्रोलिक सिलेंडर के अंत चेहरे पर कसकर घुड़सवार
कैपिंग और बोल्ट।लाइनर और हाइड्रोलिक सिलेंडर के बीच सीलिंग है
आयताकार रबर गैसकेट द्वारा महसूस किया गया।
स्नेहन प्रणाली
पंप मजबूर स्नेहन को गोद लेता है।तेल टैंक में गियर तेल होता है
पंप, जो प्रेशर ऑयल को क्रॉसहेड गाइडेंस के साथ-साथ ट्रांसमिट करता है
बीयरिंग, मजबूर स्नेहन और शीतलन का एहसास करने के लिए।
छिड़काव प्रणाली
यह बिजली से चलने वाली छिड़काव प्रणाली को अपनाता है
