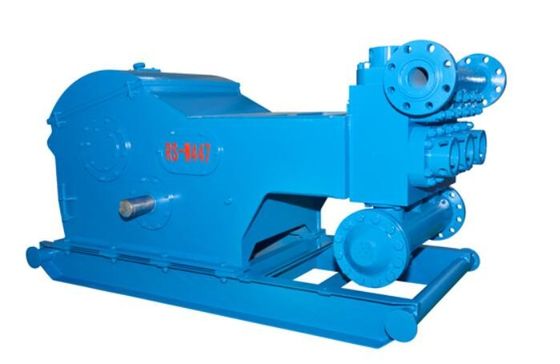

W-447C 500HP हैवी ड्यूटी मड पंप ट्रिपलएक्स सिंगल एक्टिंग
W-447C हैवी ड्यूटी मड पंप का व्यापक रूप से तेल क्षेत्रों के विभिन्न कार्यों में उपयोग किया जा सकता है।हेवी ड्यूटी मड पंप 170 मिमी के प्लंजर व्यास के साथ एक प्लंजर संरचना को अपनाता है, जो वर्कओवर ऑपरेशन, उथले अच्छे ड्रिलिंग, भूवैज्ञानिक क्रॉसिंग आदि के लिए उपयुक्त है।
W-447C 500HP हैवी ड्यूटी मड पंप स्ट्रक्चरल कैरेक्टर:
· अधिकतम प्लंजर व्यास 170mm है और अधिकतम विस्थापन 48.4L/s है।
· फोर्जिंग और वेल्डिंग पूर्ण संतुलन क्रैंकशाफ्ट, हल्का, उच्च शक्ति।
· इंटीग्रल हेरिंगबोन टूथ, मीडियम हार्ड टूथ सरफेस।
· फ्रेम स्टील प्लेट वेल्डिंग संरचना का है, जिसे वेल्डिंग के बाद अच्छी कठोरता और उच्च शक्ति के साथ एनील किया जाता है।
W-447C 500HP हैवी ड्यूटी मड पंप के पैरामीटर
|
प्लंजर व्यास 170 मिमी |
स्ट्रोक प्रति मिनट एसपीएम | 300 | 280 | 260 | 240 | 220 | 200 | 180 | 160 |
| निर्वहन दबाव (एमपीए) |
5.55 |
5.94 |
6.39 |
6.94 |
7.57 |
8.32 |
9.24 |
10.00 |
|
| विस्थापन (एम3/मिनट) | 3.63 | 3.39 | 3.15 | 2.90 | 2.66 | 2.42 | 2.18 | 1.94 | |
| ● प्रदर्शन डेटा की गणना 90% यांत्रिक दक्षता और 100% वॉल्यूमेट्रिक दक्षता द्वारा की जाती है। | |||||||||
W-447C 500HP हैवी ड्यूटी मड पंप विशिष्टता:
रेटेड इनपुट पावर: 373 kW (500 HP) मैक्स। पंप की गति: 260 SPM
स्ट्रोक की लंबाई: 177.8 मिमी (7")गियर अनुपात: 4.578:1
रेटेड काम का दबाव: 21 एमपीए (3000 पीएसआई) वाल्व: एपीआई #6
सक्शन इनलेट निकला हुआ किनारा: 203.2 मिमी (8") निकला हुआ किनारा
डिस्चार्ज आउटलेट निकला हुआ किनारा: 103 मिमी (4 1/16") निकला हुआ किनारा, 21 एमपीए (3000 पीएसआई) पिनियन शाफ्ट का आकार: 95.2 मिमी (3.75")
समग्र आयाम (L×WxH):2494×1271×1330 mm3(8.18×4.17×4.63 ft3) लगभग वजन: 4697 किग्रा (10355 पौंड)
