7 1/16″ 20,000psi बोप डबल राम एपीआई मानक

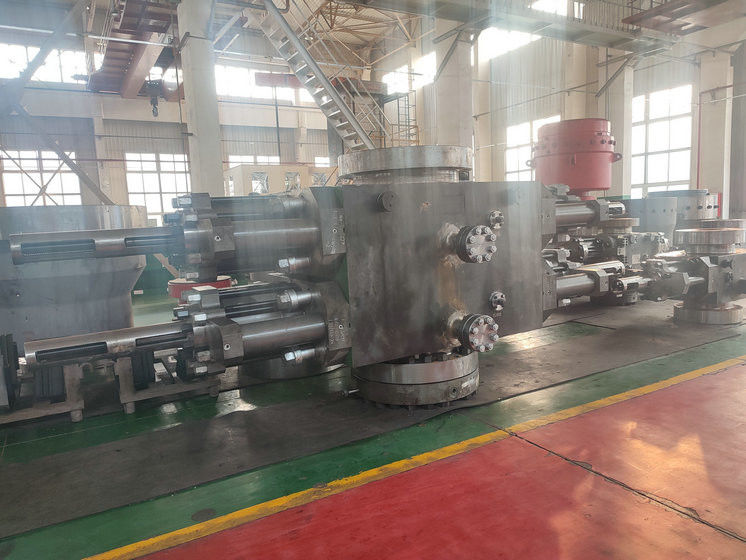

बोप डबल राम का परिचय
रैम बीओपी को केसिंग और वेल हेड के बीच कुंडलाकार को बंद करने के लिए डिज़ाइन किया गया है।बंद करने के मामले में, ड्रिलिंग तरल पदार्थ को प्रसारित करने, दबाव छोड़ने और कुएं को मारने जैसे ऑपरेशन नीचे स्पूल के माध्यम से किए जा सकते हैं।
बोप डबल राम पारेमीटर
| नमूना |
लड़कियों को खोलने के लिए (1 सेट) |
बंद करने के लिए लड़कियों (1 सेट) |
समापन अनुपात | विधानसभा आयाम (में) | लगभग वजन (एलबी) | ||||||
| लंबाई (एल) | चौड़ाई (डब्ल्यू) | ऊंचाई (एच) | |||||||||
| Flg×Flg | एसटीडी × एसटीडी | फ्लैग × एसटीडी | Flg×Flg | एसटीडी × एसटीडी | फ्लैग × एसटीडी | ||||||
| 4 1/16″-20,000psi(सिंगल RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16″-20,000psi(डबल RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16″-20,000psi(सिंगल RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16″-20,000psi(डबल RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11″-20,000psi(सिंगल RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11″-20,000psi(डबल RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4″-20,000psi(डबल RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
विशेषता
बोप डबल राम टयूबिंग और केसिंग या वेलबोर के बीच कुंडलाकार स्थान को सील करता है
बोप डबल राम स्ट्रिंग को निलंबित और स्थिर करता है
बोप डबल राम साइड आउटलेट्स के साथ चोक और ब्लोआउट के लिए इस्तेमाल किया जा सकता है
बोप डबल राम दबाव में ऑपरेशन में इस्तेमाल किया जा सकता है
