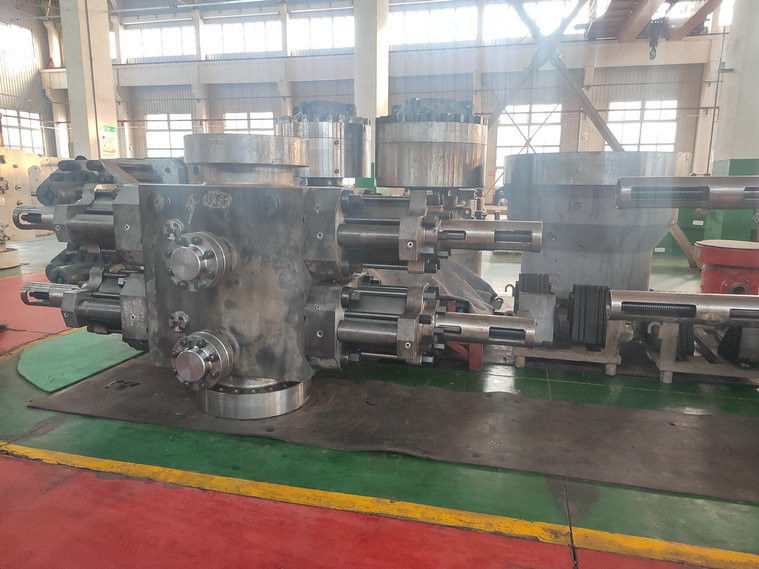

11 इंच डबल राम बोप ड्रिलिंग उपकरण वेल ड्रिलिंग
डबल राम बोप का परिचय
दोहरे चेहरे वाले राम के लिए, ऊपरी चेहरे वाला राम और राम का निचला चेहरा बिल्कुल सममित है।विभिन्न आकारों के साथ विभिन्न ड्रिलिंग उपकरणों के लिए, इसे केवल अर्ध-कुंडलाकार रबर सीलिंग रिंग और रैम कॉम्पैक्ट को बदलने की आवश्यकता होती है, अन्य भागों को आपस में जोड़ा जा सकता है।सिंगल-फेस राम को पलटा नहीं जा सकता;बाल काटना राम कुएं को बंद करने के लिए छेद में ड्रिलिंग उपकरण को कतर सकता है।वेरिएबल बोर मेढ़ों के साथ रैम बीओपी का उपयोग एक निश्चित सीमा के भीतर विभिन्न आकारों के केसिंग और ड्रिलिंग टूल्स को बंद करने के लिए किया जा सकता है।
डबल राम बोप पारेमीटर
| नमूना |
लड़कियों को खोलने के लिए (1 सेट) |
बंद करने के लिए लड़कियों (1 सेट) |
समापन अनुपात | विधानसभा आयाम (में) | लगभग वजन (एलबी) | ||||||
| लंबाई (एल) | चौड़ाई (डब्ल्यू) | ऊंचाई (एच) | |||||||||
| Flg×Flg | एसटीडी × एसटीडी | फ्लैग × एसटीडी | Flg×Flg | एसटीडी × एसटीडी | फ्लैग × एसटीडी | ||||||
| 4 1/16″-20,000psi(सिंगल RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16″-20,000psi(डबल RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16″-20,000psi(सिंगल RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16″-20,000psi(डबल RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11″-20,000psi(सिंगल RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11″-20,000psi(डबल RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4″-20,000psi(डबल RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
डबल राम बोप फ़ीचर
1) आकार आम तौर पर, बीओपी शरीर एक वर्ग के समान होता है, बीच में ऊर्ध्वाधर बोर होता है जिसके माध्यम से पाइप होते हैं
गुजर सकता है और राम गुहा जिसमें राम क्षैतिज दिशा में चलता है।
2) कनेक्शन प्रकार तीन कनेक्शन प्रकार स्टडेड, फ्लैंज, क्लैम्प्ड टॉप और बॉटम कनेक्शन हैं।आकारनिकला हुआ किनारा, बोल्ट, क्लैम्प और रिंग ग्रूव सभी एपीआई मानकों के अनुरूप हैं।
