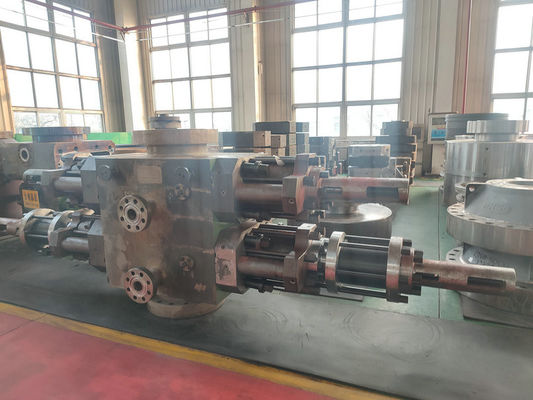

ऑयल वेल कंट्रोल के लिए हाइड्रोलिक डबल राम बोप
डबल राम बोप अच्छी तरह से नियंत्रण उपकरणों का एक महत्वपूर्ण घटक संयोजन है।यह लचीला स्विच, आसान संचालन, उपयोग में सुरक्षा और सरल रखरखाव आदि की विशेषता है।
संरचनात्मक विशेषता
एक दोमुंहे मेढ़े के लिए, मेढ़े के दोनों चेहरे सममित होते हैं।ड्रिलिंग उपकरण के विभिन्न आकारों के लिए, केवल रबर सील सेमी-रिंग और रैम ब्रिकेटिंग को बदलने की आवश्यकता होती है, और अन्य भागों को एक दूसरे के लिए इस्तेमाल किया जा सकता है;एकल-मुखी राम प्रतिवर्ती नहीं है;शियर राम वेलहेड ड्रिलिंग टूल्स को काट सकता है और वेलहेड को पूरी तरह से सील कर सकता है;ड्रिलिंग उपकरण और कुंडलाकार ट्यूबों के विभिन्न आकारों को सील करने के लिए चर रैम का उपयोग निश्चित सीमा के भीतर किया जाता है।
द्वैत राम बोपपारेमीटर
| नमूना |
लड़कियों को खोलने के लिए (1 सेट) |
बंद करने के लिए लड़कियों (1 सेट) |
समापन अनुपात | विधानसभा आयाम (में) | लगभग वजन (एलबी) | ||||||
| लंबाई (एल) | चौड़ाई (डब्ल्यू) | ऊंचाई (एच) | |||||||||
| Flg×Flg | एसटीडी × एसटीडी | फ्लैग × एसटीडी | Flg×Flg | एसटीडी × एसटीडी | फ्लैग × एसटीडी | ||||||
| 4 1/16″-20,000psi(सिंगल RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16″-20,000psi(डबल RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16″-20,000psi(सिंगल RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16″-20,000psi(डबल RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11″-20,000psi(सिंगल RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11″-20,000psi(डबल RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4″-20,000psi(डबल RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
द्वैत राम बोपविशेषता
1) आकार आम तौर पर, बीओपी शरीर एक वर्ग के समान होता है, बीच में एक ऊर्ध्वाधर बोर होता है जिसके माध्यम से पाइप
गुजर सकता है और राम गुहा जिसमें राम क्षैतिज दिशा में चलता है।
2) कनेक्शन प्रकार तीन कनेक्शन प्रकार स्टडेड, फ्लैंज और क्लैम्प्ड टॉप और बॉटम कनेक्शन हैं।आकारनिकला हुआ किनारा, बोल्ट, क्लैम्प और रिंग ग्रूव सभी एपीआई मानकों के अनुरूप हैं।
