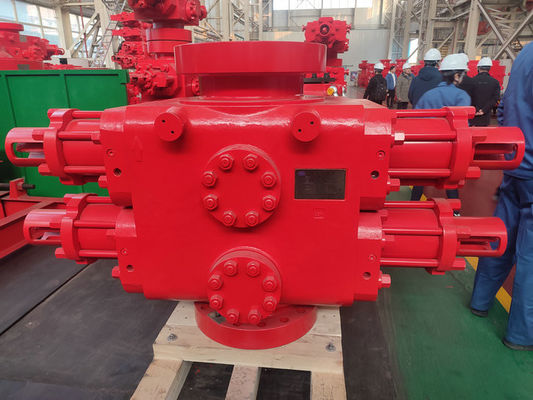

डुअल राम ब्लोआउट प्रिवेंटर एपीआई 16 ए पाइप राम बोप
राम ब्लोआउट प्रिवेंटर का उपयोग हाइड्रिल कंट्रोल सिस्टम से लैस वर्कओवर और ड्रिलिंग ऑपरेशन में किया जा सकता है।बीओपी को एपीआई 16ए मानक के अनुरूप डिजाइन और निर्मित किया गया है।कुंडलाकार BOP में मुख्य रूप से एक बॉडी, एक हेडर, एक रबर कोर और एक पिस्टन होता है।भीतरी रबर कोर विनिमेय है।जबकि कुंडलाकार बीओपी को स्वतंत्र रूप से इस्तेमाल किया जा सकता है, यह सामान्य रूप से एक या एक डबल ई बीओपी के साथ काम करता है। यह ड्रिलिंग उपकरण या अच्छी तरह से बोर को कुशलता से सील कर सकता है, जिससे तेल के कुएं को फटने से रोका जा सकता है।
डुअल रैम ब्लोआउट प्रिवेंटर पारेमीटर
| नमूना |
लड़कियों को खोलने के लिए (1 सेट) |
बंद करने के लिए लड़कियों (1 सेट) |
समापन अनुपात | विधानसभा आयाम (में) | लगभग वजन (एलबी) | ||||||
| लंबाई (एल) | चौड़ाई (डब्ल्यू) | ऊंचाई (एच) | |||||||||
| Flg×Flg | एसटीडी × एसटीडी | फ्लैग × एसटीडी | Flg×Flg | एसटीडी × एसटीडी | फ्लैग × एसटीडी | ||||||
| 4 1/16″-20,000psi(सिंगल RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16″-20,000psi(डबल RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16″-20,000psi(सिंगल RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16″-20,000psi(डबल RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11″-20,000psi(सिंगल RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11″-20,000psi(डबल RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4″-20,000psi(डबल RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
डुअल रैम ब्लोआउट प्रिवेंटर फीचर
1) आकार आम तौर पर, बीओपी शरीर एक वर्ग के समान होता है, बीच में एक ऊर्ध्वाधर बोर होता है जिसके माध्यम से पाइप
गुजर सकता है और राम गुहा जिसमें राम क्षैतिज दिशा में चलता है।
2) कनेक्शन प्रकार तीन कनेक्शन प्रकार स्टडेड, फ्लैंज और क्लैम्प्ड टॉप और बॉटम कनेक्शन हैं।निकला हुआ किनारा, बोल्ट, क्लैम्प और रिंग ग्रूव के आकार सभी एपीआई मानकों के अनुरूप हैं।
