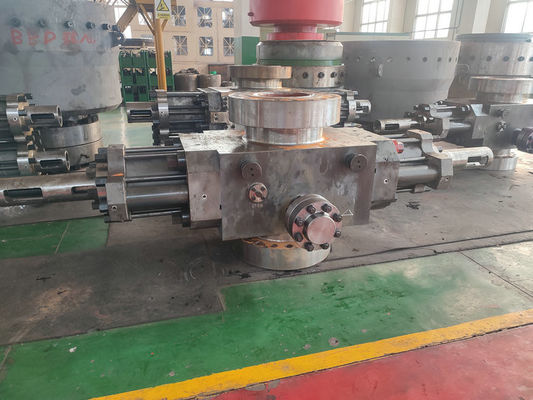

7 1/16″ तेल ड्रिलिंग रिग्स के लिए सिंगल रैम बोप ब्लोआउट प्रिवेंटर
सिंगल राम बोप विशेषताएं:
1. सिंगल रैम बोप बॉडी और साइड डोर मिश्र धातु इस्पात से बने हैं;
2. साइड दरवाजे की सीलिंग में सुधार के लिए सील रिंग्स असेंबली का उपयोग करें;
3. फ्लोटिंग-टाइप रैम का उपयोग करें।फ्रंट रैम रबर को टॉप रैम रबर से अलग किया जाता है, जिससे यह सीलिंग में अधिक विश्वसनीय और बदलने में आसान हो जाता है;
4. शरीर के अंदर दबे हुए तेल का प्रयोग करें।लोडिंग हिंज को हाइड्रोलिक हिंज से अलग किया जाता है;
5. कॉम्पैक्ट काज संरचना इसे इकट्ठा करना और अलग करना आसान बनाती है;
6. दबाव सहते समय तनाव के चरम मान को कम करने के लिए संक्रमण अनुभाग के रूप में चार गोल कोनों वाले एक चाप के आकार के बॉडी चैंबर का उपयोग करें;
7. रैम कैविटी को विदेश में बनी उसी प्रकार की बीओपी की रैम असेंबली के साथ फिट किया जा सकता है;
(हम बीओपी प्रदान कर सकते हैं: बोर का आकार 7 1/16" से 30", दबाव 500 पीएसआई से 20000 पीएसआई तक, नीचे दी गई सूची में सीमित नहीं है)
| वस्तु | राम बीओपी के लिए विशिष्टता | |||||||||||||
| आकार और मॉडल |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
7 1/16″ -100000psi |
9″- 3000psi |
9″ -5000psi |
11" -3000psi |
11" -5000psi |
11" -10000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
13 5/8″ -10000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
26 3/4” -3000psi |
| बोर (मिमी/इंच) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| रेटेड कार्य दबाव (एमपीए/पीएसआई) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| हाइड्रोस्टैटिक दबाव परीक्षण दबाव (एमपीए/पीएसआई) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| हाइड्रोलिक-नियंत्रित रेटेड कार्य दबाव (एमपीए/पीएसआई) | 21/3,000 | |||||||||||||
| अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील पाइप (एमपीए/पीएसआई) | 1218~1522पीएसआई | |||||||||||||
| एक सेट रैम खोलने के लिए वॉल्यूम | 36 एल | |||||||||||||
| एक सेट मेढ़ों को बंद करने के लिए वॉल्यूम | 40 एल | |||||||||||||
| हाइड्रोलिक तेल का आउटलेट | एनपीटी 1" | |||||||||||||
| धातु का तापमान ग्रेड | टी-20/250(-29℃～121℃) | |||||||||||||
| गैर-धातु का तापमान ग्रेड | बीएबी (-18℃~66℃~93℃) | |||||||||||||
| अच्छी तरह से तरल के साथ मध्यम सामग्री संपर्क | एनएसीई एमआर-01-75 के अनुसार, एपीआई 16ए चतुर्थ संस्करण मानक को पूरा करें | |||||||||||||
