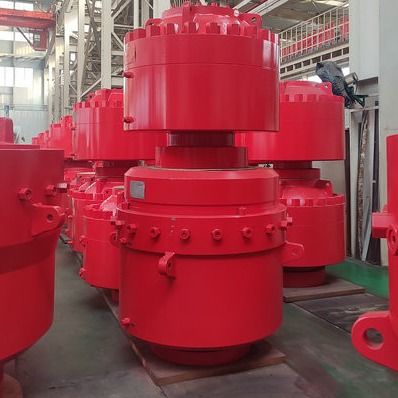

11 इंच 5000psi शेफर एनुलर बोप ऑयलफील्ड ड्रिलिंग
कुंडलाकार बोप क्या है
हाइड्रोलिक नियंत्रण प्रणाली के संयोजन के साथ प्रयोग किया जाता है, जब छेद में पाइप उपयोग में होते हैं तो एनुलर बोप विभिन्न आकारों के एनलस को बंद कर देता है।एक कुंडलाकार बोप कुंडलाकार स्थान को भी बंद कर सकता है जो केली, कोरिंग टूल, केबल, तार रस्सी आदि द्वारा बनता है और जब कोई पाइप नहीं होता है तो कुआँ।जब दबाव-विनियमन वाल्व और संचायक के साथ संयोजन में उपयोग किया जाता है, तो कुंडलाकार ब्लोआउट प्रिवेंटर स्नबिंग सेवा की अनुमति देता है।
उच्च ग्रेड राम रबर कोर और साइड निकला हुआ किनारा सील अत्यधिक परिस्थितियों, जैसे उच्च और निम्न तापमान या अम्लीय स्थितियों को पूरा कर सकता है।
कुंडलाकार बीओपी कैसे काम करता है
बंद - जब हाइड्रोलिक तेल को विस्तारित बंदरगाह में पंप किया जाता है, तो अंदर का तत्व उठाया जाएगा और पाइप/ट्यूबलर में निचोड़ा जाएगा।
खुला - दूसरी ओर, यदि हाइड्रोलिक द्रव को वापस लेने वाले बंदरगाह में पंप किया जाता है, तो तत्व को नीचे धकेल दिया जाएगा जिसके परिणामस्वरूप ट्यूबलर को छोड़ दिया जाएगा।
एनुलर बनाम रैम बीओपी
रिंग ब्लोआउट प्रिवेंटर ड्रिलिंग ऑपरेशन में कई कार्य करता है।यह टयूबिंग, केसिंग और ड्रिल पाइप के बीच कुंडलाकार स्थान को सील करता है।यह सील को बनाए रखने में भी मदद करता है जब आवरण, टयूबिंग या ड्रिल पाइप ड्रिल छेद से बाहर होते हैं।रैम ब्लोआउट प्रिवेंटर्स के विपरीत, कुंडलाकार बीओपी विभिन्न आकारों के विभिन्न पाइपों को सील कर सकते हैं।
शेफर बीओपी चश्मा
|
वस्तु |
कुंडलाकार बीओपी के लिए विशिष्टता |
|||||||||
|
आकार और मॉडल |
7 1/16″ -3000 पीएसआई |
7 1/16″ -5000 पीएसआई |
9″ -3000 पीएसआई |
9″ -5000 पीएसआई |
11" -3000 पीएसआई |
11" -5000 पीएसआई |
13 5/8″ -3000 पीएसआई |
13 5/8″ -5000 पीएसआई |
20 3/4″ -3000 पीएसआई |
21 1/4″ -5000 पीएसआई |
|
मिमी/बोर में (मिमी/में।) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
रेटेड काम का दबाव (एमपीए / साई) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
|
हीड्रास्टाटिक दबाव परीक्षण दबाव (MPa/साई) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
|
हाइड्रोलिक-नियंत्रित रेटेड काम का दबाव (एमपीए / साई) |
21/3,000 |
|||||||||
|
अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील पाइप (एमपीए / साई) |
1,218~1,522psi |
|||||||||
|
मैक्स।(एमपीए / साई) में पाइप के बिना काम का दबाव अच्छी तरह से सील |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
|
(एमपीए / साई) में पाइप के बिना अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील अच्छी तरह से |
≤10 .5/1,500 |
|||||||||
|
ओपन मैक्स।तेल की मात्रा (एल) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
अधिकतम बंद करें।तेल की मात्रा (एल) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
दो उठाने वाले छल्ले (टी) द्वारा भार उठाना |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
हाइड्रोलिक तेल का आउटलेट |
एनपीटी 1” |
|||||||||
|
धातु का तापमान ग्रेड |
T-20/250(-29℃~121℃) |
|||||||||
|
गैर-धातु का तापमान ग्रेड |
बीएबी (-18 ℃ ~ 66 ℃ ~ 93 ℃) |
|||||||||
|
अच्छी तरह से तरल के साथ मध्यम सामग्री संपर्क |
NACE MR-01-75 के अनुसार, API 16A 4th एडिशन स्टैंडर्ड को पूरा करें |
|||||||||
