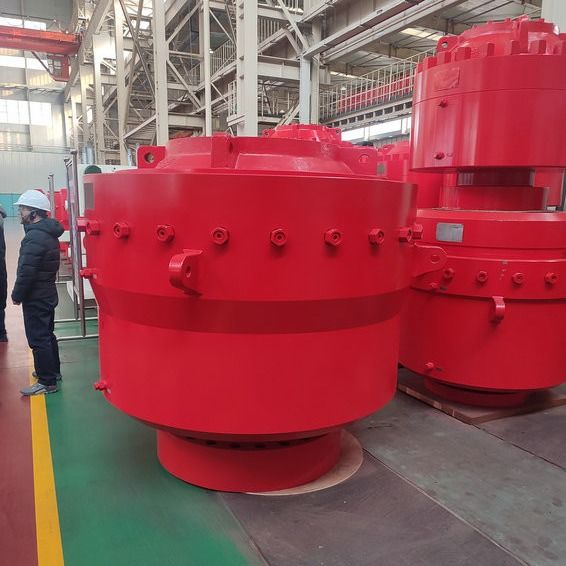

एपीआई 16ए एनुलर ब्लोआउट प्रिवेंटर बीओपी वेल ड्रिलिंग
कुंडलाकार बोप क्या है
एनुलर ब्लोआउट प्रिवेंटर की मुख्य विशेषता इसकी अधिकांश सीमा के भीतर ड्रिल पाइप, टूल जोड़ों, ड्रिल कॉलर में लगभग किसी भी आकार के उपकरण को बंद करने और सील करने की क्षमता है।एनुलर ब्लोआउट प्रिवेंटर एक बड़ा वाल्व है जिसका उपयोग वेलबोर तरल पदार्थ को नियंत्रित करने के लिए किया जाता है, जो आमतौर पर रैम प्रिवेंटर्स के ऊपर स्थापित होता है जो पाइप और वेलबोर के बीच कुंडलाकार स्थान में एक सील बनाता है।इस प्रकार के वाल्व में, सीलिंग तत्व बड़े रबर डोनट के समान होता है जिसे ड्रिल पाइप पर सील करने के लिए अंदर निचोड़ा जाता है।
एनुलर ब्लोआउट प्रिवेंटर बनाम रैम ब्लोआउट प्रिवेंटर
रिंग ब्लोआउट प्रिवेंटर ड्रिलिंग ऑपरेशन में कई कार्य करता है।यह टयूबिंग, केसिंग और ड्रिल पाइप के बीच कुंडलाकार स्थान को सील करता है।यह सील को बनाए रखने में भी मदद करता है जब आवरण, टयूबिंग या ड्रिल पाइप ड्रिल छेद से बाहर होते हैं।रैम ब्लोआउट प्रिवेंटर्स के विपरीत, कुंडलाकार बीओपी विभिन्न आकारों के विभिन्न पाइपों को सील कर सकते हैं।
कुंडलाकार विस्फोट निवारक क्या है?यह प्रश्न पूछे जाने पर, आपके पास उत्तर होगा।यदि आपके पास ड्रिलिंग प्रोजेक्ट है, तो BOP प्रोडक्ट्स जैसी प्रतिष्ठित कंपनी से ब्लोआउट प्रिवेंटर प्राप्त करने पर विचार करें।हम श्रमिकों की सुरक्षा सुनिश्चित करने के लिए उच्च गुणवत्ता वाले उत्पादों और सेवाओं की पेशकश करते हैं।
एनुलर ब्लोआउट प्रिवेंटर स्पेसिफिकेशन
|
वस्तु |
कुंडलाकार बीओपी के लिए विशिष्टता |
|||||||||
|
आकार और मॉडल |
7 1/16″ -3000 पीएसआई |
7 1/16″ -5000 पीएसआई |
9″ -3000 पीएसआई |
9″ -5000 पीएसआई |
11" -3000 पीएसआई |
11" -5000 पीएसआई |
13 5/8″ -3000 पीएसआई |
13 5/8″ -5000 पीएसआई |
20 3/4″ -3000 पीएसआई |
21 1/4″ -5000 पीएसआई |
|
मिमी/बोर में (मिमी/में।) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
रेटेड काम का दबाव (एमपीए / साई) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
|
हीड्रास्टाटिक दबाव परीक्षण दबाव (MPa/साई) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
|
हाइड्रोलिक-नियंत्रित रेटेड काम का दबाव (एमपीए / साई) |
21/3,000 |
|||||||||
|
अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील पाइप (एमपीए / साई) |
1,218~1,522psi |
|||||||||
|
मैक्स।(एमपीए / साई) में पाइप के बिना काम का दबाव अच्छी तरह से सील |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
|
(एमपीए / साई) में पाइप के बिना अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील अच्छी तरह से |
≤10 .5/1,500 |
|||||||||
|
ओपन मैक्स।तेल की मात्रा (एल) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
अधिकतम बंद करें।तेल की मात्रा (एल) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
दो उठाने वाले छल्ले (टी) द्वारा भार उठाना |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
हाइड्रोलिक तेल का आउटलेट |
एनपीटी 1” |
|||||||||
|
धातु का तापमान ग्रेड |
T-20/250(-29℃~121℃) |
|||||||||
|
गैर-धातु का तापमान ग्रेड |
बीएबी (-18 ℃ ~ 66 ℃ ~ 93 ℃) |
|||||||||
|
अच्छी तरह से तरल के साथ मध्यम सामग्री संपर्क |
NACE MR-01-75 के अनुसार, API 16A 4th एडिशन स्टैंडर्ड को पूरा करें |
|||||||||
