वेल कंट्रोल बीओपी कंट्रोल यूनिट रिमोट कंट्रोल

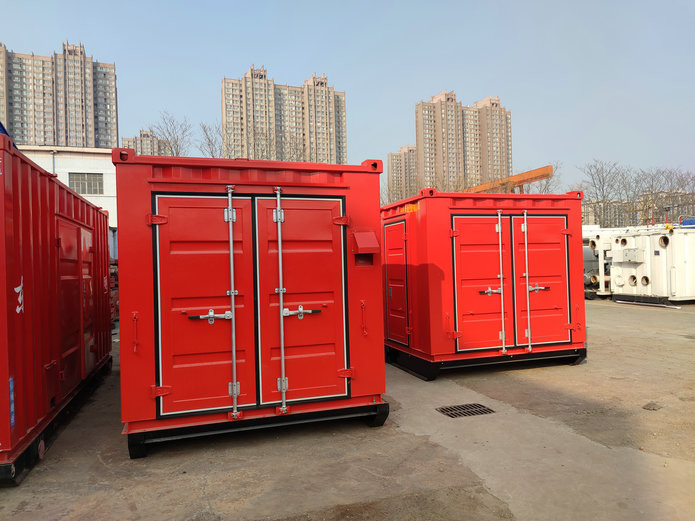

बीओपी स्टैक के लिए संचायक इकाई उपकरण का एक बहुत ही महत्वपूर्ण टुकड़ा है जो हाइड्रोलिक दबाव द्वारा नियंत्रित बीओपी स्टैक और गेट वाल्व को नियंत्रित करता है, विशेष रूप से ड्रिलिंग और वर्कओवर संचालन में।हाइड्रोलिक नियंत्रण प्रणाली को सही ढंग से संचालित और बनाए रखना आवश्यक है।इसमें रिमोट कंट्रोल सिस्टम, ड्रिलर का पैनल, एयर केबल (इलेक्ट्रिकल प्रकार को छोड़कर), पाइप रैक (ठंडे क्षेत्र के लिए उपलब्ध इलेक्ट्रिकल वार्मिंग सिस्टम), हाई-प्रेशर मैनिफोल्ड, प्रोटेक्शन रूम आदि शामिल हैं।
पैरामीटर
|
वस्तु |
नमूना |
नियंत्रित वस्तुओं की संख्या | संचायक सेट | तेल जलाशय की प्रभावी मात्रा (एल) | पंप की प्रवाह दर | मोटर शक्ति (किलोवाट) | कार्य दबाव (एमपीए) | |||
| कुल मात्रा |
(एल) |
नाममात्र उपलब्ध मात्रा (एल) | इलेक्ट्रिक पंप (एल / मिनट) | वायवीय पंप (एमएल / स्ट्रोक) | ||||||
| 1 | FKQ240-3 | 3 | 40 × 6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40 × 10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40 × 10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40 × 16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40 × 16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40 × 20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40 × 20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80 × 12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80 × 12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80 × 12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80 × 16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80 × 16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80 × 16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40 × 16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40 × 16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40 × 20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40 × 20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80 × 12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80 × 12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80 × 16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80 × 16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80 × 16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40 × 16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40 × 20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80 × 12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
बीओपी नियंत्रण प्रणाली चयन के प्रमुख बिंदु
बीओपी को मज़बूती से और सुरक्षित रूप से नियंत्रित करने के लिए, तेल और प्राकृतिक गैस उद्योग मानकों SY/T5053.2-2007 और APl Spec 16D का पालन तब किया जाना चाहिए जब आप एक उपयुक्त उत्पाद चुनते और खरीदते हैं।विचार किए जाने वाले कारक कम से कम होने चाहिए:
टिप्पणी:
प्रश्न: FKQ श्रृंखला डिलर के पैनल को रेनोल कंट्रोल पेन से जोड़ने के लिए होज़ बंडल का उपयोग करती है, डाइलर ऑपरेटिंग एलिमेंटी न्यूमेटिक रोटर वाई वाल्व, रिमोटकंट्रोल पैनल 4-वे 3-पोजिशन वेव को चलाने के लिए सिलेंडर का उपयोग करता है, टीआईएस श्रृंखला वायवीय-मैनुअल चुन सकती है वातित मोटर चालित दबाव नियंत्रण वाल्व,
डीक्यू: एफकेडीक्यू सीरीज ट्रेलर के पैनल को रेनोटे कंट्रोल पैनल से जोड़ने के लिए सिग्नल केबल का इस्तेमाल करती है। .
डी: FKD श्रृंखला रिमोट कंट्रोल पैनल के साथ drllr के पैनल को जोड़ने के लिए सिग्नल केबल का उपयोग करती है, थियोट्रल ऑपरेटिंग एलेनेंट टच स्क्रीन है ओ लेक्चरर रिमोट कंट्रोल पैनल इलेक्ट्रोमोटर चालित दबाव विनियमन वाल्व के साथ 4-वे 3-पोजिशन वाल्व को चलाने के लिए इलेक्ट्रोमैग्नेट का उपयोग करता है।
अगर ग्राहक एपीएल स्पेक ऑर्डर करना चाहता है।16डी नियंत्रण प्रणाली, और आपको उस पर एपीएल मोनोग्राम को चिह्नित करने की आवश्यकता है, आपको एक एपीएल विशिष्टता के लिए बीओपी स्टैक के "कॉन्फ़िगरेशन और पेरामेलर" नामक एक फॉर्म प्राप्त करने की आवश्यकता है।16D नियंत्रण प्रणाली jland और surace) ”रोंगशेंग बिक्री विभाग से।तकनीकी मापदंडों का नेतृत्व करने के बाद, रोंगशेंग तकनीकी विभाग चयन गणना करेगा।
वैकल्पिक डिवाइस:
सभी श्रृंखला बीओपी हीटिंग इकाइयों का चयन कर सकते हैं, बेहद ठंडे वातावरण में बीओपी को गर्म करने के लिए, बीओपी को काम करने के लिए सक्षम करें, सामान्य रूप से बीओपी शोल्स में हीटिरग यूक्टो) एफकेडीक्यू और एफकेडी श्रृंखला वायरलेस रिमोट कंट्रोल फ़ंक्शन का चयन कर सकते हैं।
