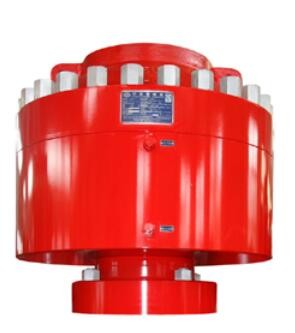

वेलहेड एनुलर प्रिवेंटर बीओपी 13 5/8"-3000पीएसआई
एनुलर प्रिवेंटर बोप को तेल परीक्षण, वर्कओवर, अच्छी तरह से पूरा करने और ब्लोआउट दुर्घटना को रोकने के लिए संचालन प्रक्रिया के लिए कुएं में बंद किया जाता है, पूरी तरह से संलग्न और अर्ध-बंद दो कार्यों को एक में बंद कर दिया जाता है, एनुलर प्रिवेंटर बोप में एक सरल संरचना होती है, संचालित करने में आसान, प्रतिरोधी होता है उच्च दबाव विशेषताओं का उपयोग ब्लोआउट्स सुरक्षा तेल क्षेत्र सीलिंग वेलहेड को रोकने के लिए किया जाता है।
कुंडलाकार बीओपी कैसे काम करता है
बंद करें - जब हाइड्रोलिक तेल को विस्तारित बंदरगाह में पंप किया जाता है, तो अंदर का तत्व उठाया जाएगा और पाइप/ट्यूबलर में निचोड़ा जाएगा।
खुला - दूसरी ओर, यदि हाइड्रोलिक द्रव को रिट्रेक्ट पोर्ट में पंप किया जाता है, तो तत्व को नीचे धकेल दिया जाएगा जिसके परिणामस्वरूप ट्यूबलर निकल जाएगा।
वलयाकार बनाम रैम बीओपी
कुंडलाकार ब्लोआउट प्रिवेंटर ड्रिलिंग कार्यों में कई कार्य करता है।यह टयूबिंग, आवरण और ड्रिल पाइप के बीच कुंडलाकार स्थान को सील कर देता है।जब आवरण, ट्यूबिंग या ड्रिल पाइप ड्रिल छेद से बाहर हों तो यह सील को बनाए रखने में भी मदद करता है।रैम ब्लोआउट प्रिवेंटर्स के विपरीत, कुंडलाकार बीओपी विभिन्न आकारों के विभिन्न पाइपों को सील कर सकते हैं।
कुंडलाकार निवारक बीओपी विशिष्टताएँ
|
वस्तु |
वलयाकार बीओपी के लिए विशिष्टता |
|||||||||
|
आकार और मॉडल |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11" -3000psi |
11" -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
|
मिमी/इंच बोर (मिमी/इंच) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
रेटेड कार्य दबाव (एमपीए/पीएसआई) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
|
हाइड्रोस्टैटिक दबाव परीक्षण दबाव (एमपीए/पीएसआई) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
|
हाइड्रोलिक-नियंत्रित रेटेड कार्य दबाव (एमपीए/पीएसआई) |
21/3,000 |
|||||||||
|
अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील पाइप (एमपीए/पीएसआई) |
1,218～1,522psi |
|||||||||
|
अधिकतम.(एमपीए/पीएसआई) में पाइप के बिना अच्छी तरह से काम करने का दबाव सील करें |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
|
पाइप के बिना अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील (एमपीए/पीएसआई) |
≤10 .5/1,500 |
|||||||||
|
अधिकतम खोलें.तेल की मात्रा (एल) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
अधिकतम बंद करें.तेल की मात्रा (एल) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
दो लिफ्टिंग रिंग्स द्वारा वजन उठाएं (टी) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
हाइड्रोलिक तेल का आउटलेट |
एनपीटी 1" |
|||||||||
|
धातु का तापमान ग्रेड |
टी-20/250(-29℃～121℃) |
|||||||||
|
गैर-धातु का तापमान ग्रेड |
बीएबी (-18℃~66℃~93℃) |
|||||||||
|
अच्छी तरह से तरल के साथ मध्यम सामग्री संपर्क |
एनएसीई एमआर-01-75 के अनुसार, एपीआई 16ए चतुर्थ संस्करण मानक को पूरा करें |
|||||||||
