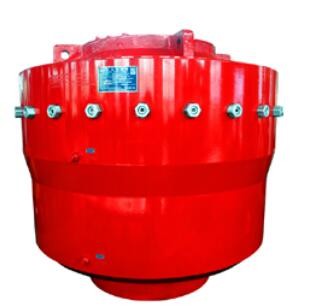

539.7 एमएम 21 1/4" शेफर एनुलर बॉप वेल कंट्रोल इक्विपमेंट
शेफर एनुलर बीओपी ड्रिलिंग और संचालन के दौरान एक आवश्यक दबाव नियंत्रण उपकरण है, क्योंकि यह कुओं से तेल/गैस के अनियंत्रित रिसाव को रोकने के लिए कार्य करता है।शेफ़र एनुलर बीओपी का उपयोग हाइड्रोलिक कंट्रोल सिस्टम से लैस वर्क ओवर और ड्रिलिंग ऑपरेशंस में किया जा सकता है।
एनुलर ब्लोआउट प्रिवेंटर स्पेसिफिकेशन
|
वस्तु |
कुंडलाकार बीओपी के लिए विशिष्टता |
|||||||||
|
आकार और मॉडल |
7 1/16″ -3000 पीएसआई |
7 1/16″ -5000 पीएसआई |
9″ -3000 पीएसआई |
9″ -5000 पीएसआई |
11" -3000 पीएसआई |
11" -5000 पीएसआई |
13 5/8″ -3000 पीएसआई |
13 5/8″ -5000 पीएसआई |
20 3/4″ -3000 पीएसआई |
21 1/4″ -5000 पीएसआई |
|
मिमी/बोर में (मिमी/में।) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
रेटेड काम का दबाव (एमपीए / साई) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
|
हीड्रास्टाटिक दबाव परीक्षण दबाव (MPa/साई) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
|
हाइड्रोलिक-नियंत्रित रेटेड काम का दबाव (एमपीए / साई) |
21/3,000 |
|||||||||
|
अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील पाइप (एमपीए / साई) |
1,218~1,522psi |
|||||||||
|
मैक्स।(एमपीए / साई) में पाइप के बिना काम का दबाव अच्छी तरह से सील |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
|
(एमपीए / साई) में पाइप के बिना अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील अच्छी तरह से |
≤10 .5/1,500 |
|||||||||
|
ओपन मैक्स।तेल की मात्रा (एल) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
अधिकतम बंद करें।तेल की मात्रा (एल) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
दो उठाने वाले छल्ले (टी) द्वारा भार उठाना |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
हाइड्रोलिक तेल का आउटलेट |
एनपीटी 1” |
|||||||||
|
धातु का तापमान ग्रेड |
T-20/250(-29℃~121℃) |
|||||||||
|
गैर-धातु का तापमान ग्रेड |
बीएबी (-18 ℃ ~ 66 ℃ ~ 93 ℃) |
|||||||||
|
अच्छी तरह से तरल के साथ मध्यम सामग्री संपर्क |
NACE MR-01-75 के अनुसार, API 16A 4th एडिशन स्टैंडर्ड को पूरा करें |
|||||||||
