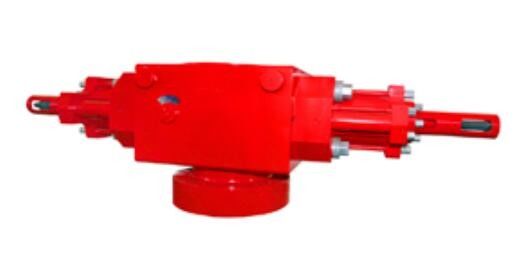

ऑयलफील्ड ड्रिलिंग के लिए 13 5/8 इंच 5000psi सिंगल राम बोप
सिंगल राम बोपविशेषता
1. बॉडी और साइड डोर अलॉय स्टील से बने होते हैं;
2. साइड डोर की सीलिंग में सुधार के लिए सील रिंग असेंबली का उपयोग करें;
3. फ्लोटिंग टाइप रैम का इस्तेमाल करें।फ्रंट रैम रबर को टॉप रैम रबर से अलग किया जाता है, जिससे यह सीलिंग में अधिक विश्वसनीय और बदलने में आसान हो जाता है;
4. शरीर के अंदर दबे हुए तेल का इस्तेमाल करें।लोड हो रहा है काज हाइड्रोलिक काज से अलग है;
(हम 7 1/16 से बीओपी: बोर आकार प्रदान कर सकते हैं”से 30”, 500psi से 20000psi तक का दबाव, नीचे दी गई सूची में सीमित नहीं है)
| वस्तु | राम बीओपी के लिए विशिष्टता | |||||||||||||
| आकार और मॉडल | 7 1/16″-3000psi | 7 1/16″-5000psi | 7 1/16″-100000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 11″-10000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 13 5/8″-10000psi | 20 3/4″-3000psi | 21 1/4″-5000psi | 26 3/4”-3000psi |
| 通径mm/in बोर (mm/in.) |
179.4 7 1/16 |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
679.4 26 3/4 |
| रेटेड काम का दबाव (एमपीए / साई) |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
21 3,000 |
| हीड्रास्टाटिक दबाव परीक्षण दबाव (MPa/साई) |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
52.5 7,500 |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
70 10,000 |
31.5 4,500 |
| हाइड्रोलिक नियंत्रित रेटेड काम का दबाव (एमपीए / साई) | 21/3,000 | |||||||||||||
| अनुशंसित हाइड्रोलिक वर्किंग प्रेशर सील पाइप (एमपीए / साई) | 1218~1522psi | |||||||||||||
| खुले एक सेट मेढ़े के लिए वॉल्यूम | 36 एल | |||||||||||||
| करीब एक सेट मेढ़े के लिए वॉल्यूम | 40 एल | |||||||||||||
| हाइड्रोलिक तेल का आउटलेट | एनपीटी 1” | |||||||||||||
| धातु का तापमान ग्रेड | T-20/250(-29℃~121℃) | |||||||||||||
| गैर-धातु का तापमान ग्रेड | बीएबी (-18 ℃ ~ 66 ℃ ~ 93 ℃) | |||||||||||||
| मध्यम सामग्री अच्छी तरह से तरल के साथ संपर्क करती है | NACE MR-01-75 के अनुसार, API 16A 4th एडिशन स्टैंडर्ड को पूरा करें | |||||||||||||
