उत्पाद विवरण:
|
| विनिर्देश: | F500 | रेटेड इनपुट पावर: | 368kw (500HP) |
|---|---|---|---|
| स्ट्रोक की रेटेड आवृत्ति: | 165स्टोक/मिनट（165एसपीएम） | ईधन झोंकना: | 190.5मिमी（7 1/2”） |
| गियर का अनुपात: | 4.286:1 | अधिकतम कामकाजी दबाव: | 5000psi |
| सिलेंडर लाइनर का अधिकतम व्यास: | 6 3/4" | मानक: | एपीआई 7K |
| प्रमुखता देना: | एपीआई 7K ड्रिलिंग डीजल चालित पंप,ड्रिलिंग मड पंप 500hp,कॉम्पैक्ट ड्रिलिंग मड पंप |
||
प्रदर्शन पैरामीटर
| RS-F500 (ब्रिटिश प्रणाली) डिल पंप विस्थापन और दबाव का संबंधपरक आरेख | |||||||||||
| सिलेंडर जैकेट का व्यास | में | 6 3/4 | 6 1/2 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |||
| आउटपुट दबाव | एमपीए | 9.2 | 10 | 11.7 | 13.9 | 16.8 | 20.8 | 26.3 | |||
| साई | 1315 | 1430 | 1670 | 1985 | 2400 | 2970 | 3760 | ||||
| स्ट्रोक की आवृत्ति | इनपुट शक्ति | विस्थापन एल/एस(लीटर/सेकंड) | |||||||||
| स्ट्रोक/मिनट | किलोवाट | घोड़े की शक्ति | |||||||||
| 165 | 368 | 500 | 36.2 | 33.6 | 28.6 | 24 | 19.9 | 16.1 | 12.7 | ||
| 150 | 334.5 | 455 | 32.9 | 30.55 | 26 | 21.8 | 18.1 | 14.64 | 11.55 | ||
| 140 | 312.2 | 424 | 30.72 | 28.51 | 24.27 | 20.36 | 16.88 | 13.66 | 10.78 | ||
| 130 | 289.9 | 394 | 28.52 | 26.47 | 22.53 | 18.91 | 15.68 | 12.68 | 10.01 | ||
| 120 | 267.6 | 364 | 26.33 | 24.44 | 20.8 | 17.45 | 14.47 | 11.71 | 9.24 | ||
| 110 | 245.3 | 333 | 24.1 | 22.4 | 19.07 | 16 | 13.27 | 10.73 | 8.46 | ||
| 1 | 2.23 | 3.03 | 0.219 | 0.204 | 0.173 | 0.145 | 0.121 | 0.098 | 0.077 | ||
| यांत्रिक दक्षता सेट करें η=90%, ब्लॉक गुणांक α=100%, वॉल्यूमेट्रिक दक्षता=100% | |||||||||||
तकनीकी विनिर्देश
| पैरामीटर | डिल पंप का मॉडल |
| आरएस-F500 | |
| रेटेड इनपुट पावर | 368kw (500HP) |
| स्ट्रोक की रेटेड आवृत्ति | 165स्टोक/मिनट(165एसपीएम) |
| ईधन झोंकना | 190.5मिमी(7 1/2") |
| गियर का अनुपात | 4.286:1 |
| अधिकतम कार्य दबाव | 34.5एमपीए(5000पीएसआई) |
| पिंजरा | एपीआई #5 |
| सिलेंडर लाइनर का अधिकतम व्यास | 6 3/4″ |
| सिलेंडर लाइनर का अधिकतम पंपिंग दबाव | 9.2 एमपीए |
| चूषण नली | 203.2मिमी(8") |
| आउटलेट पाइप | 4” निकला हुआ किनारा (5000psi) |
| पिनियन शाफ़्ट व्यास | 139.7मिमी(5 1/2") |
| चाबी | 31.75x31.75 मिमी (1 1/4x1 1/4) ″ |
| बाहरी आयाम (मुख्य मशीन) | 3639X2369X2315 |
| वजन (मुख्य मशीन) | 9543 किग्रा |

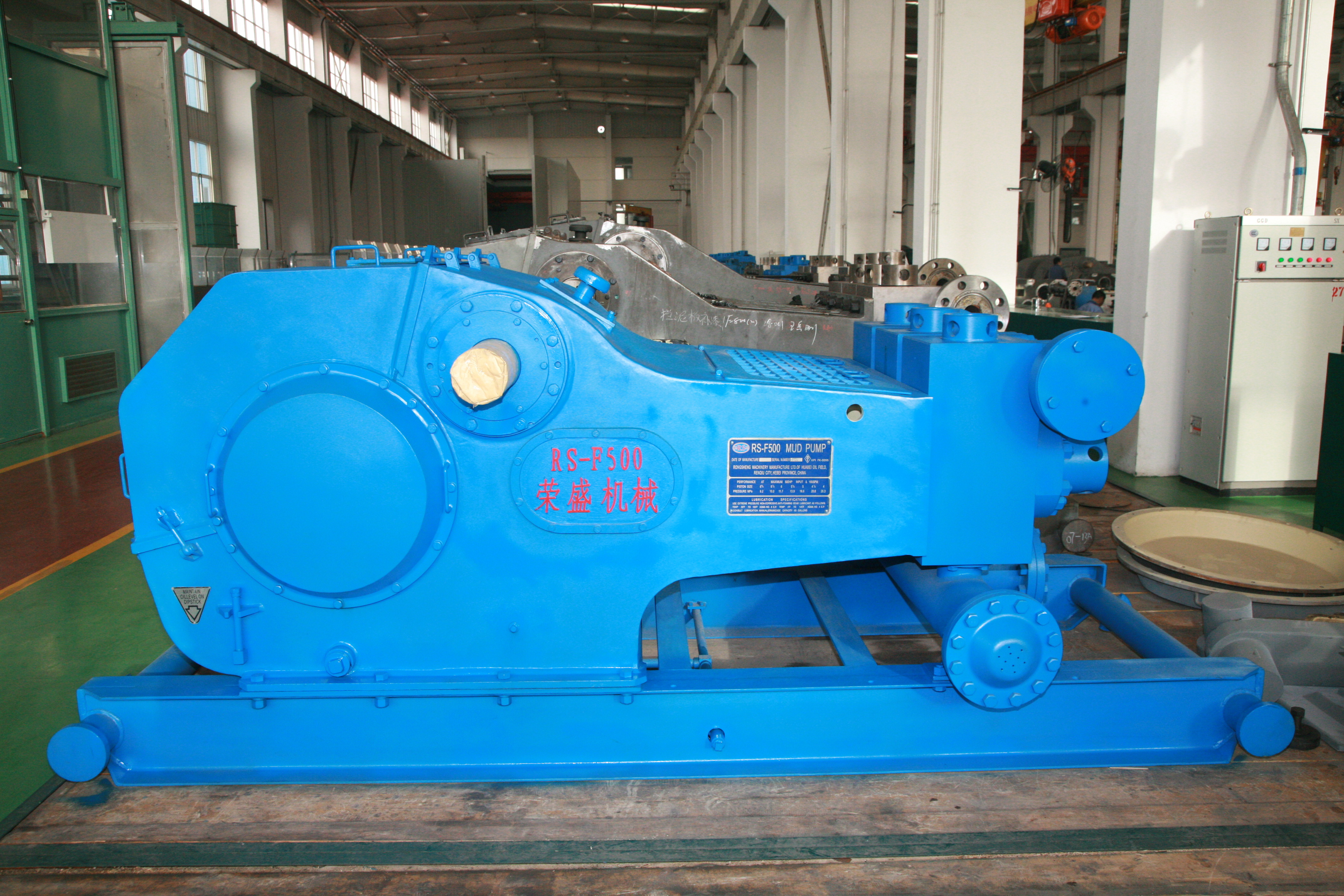

चित्रकला:
