उत्पाद विवरण:
|
| रेटेड इनपुट पावर: | 590kw (800HP) | स्ट्रोक की रेटेड आवृत्ति: | 150 स्ट्रोक/मिनट (150एसपीएम) |
|---|---|---|---|
| आघात: | 229मिमी(9″) | गियर अनुपात: | 4.185：1 |
| Max. मैक्स। operating pressure आपरेटिंग दबाव: | 5000psi | Max. अधिकतम. Cylinder Liner Diameter सिलेंडर लाइनर व्यास: | 170 मिमी |
| प्रमाणपत्र: | एपीआई 7K | उपयोग: | रिग स्थल पर तेल की ड्रिलिंग के लिए उपयोग किया जाता है |
| प्रमुखता देना: | 800hp ऑयल रिग मड पंप,ड्रिलिंग ऑयल रिग मड पंप,ऑयल मड पंप 5000psi |
||

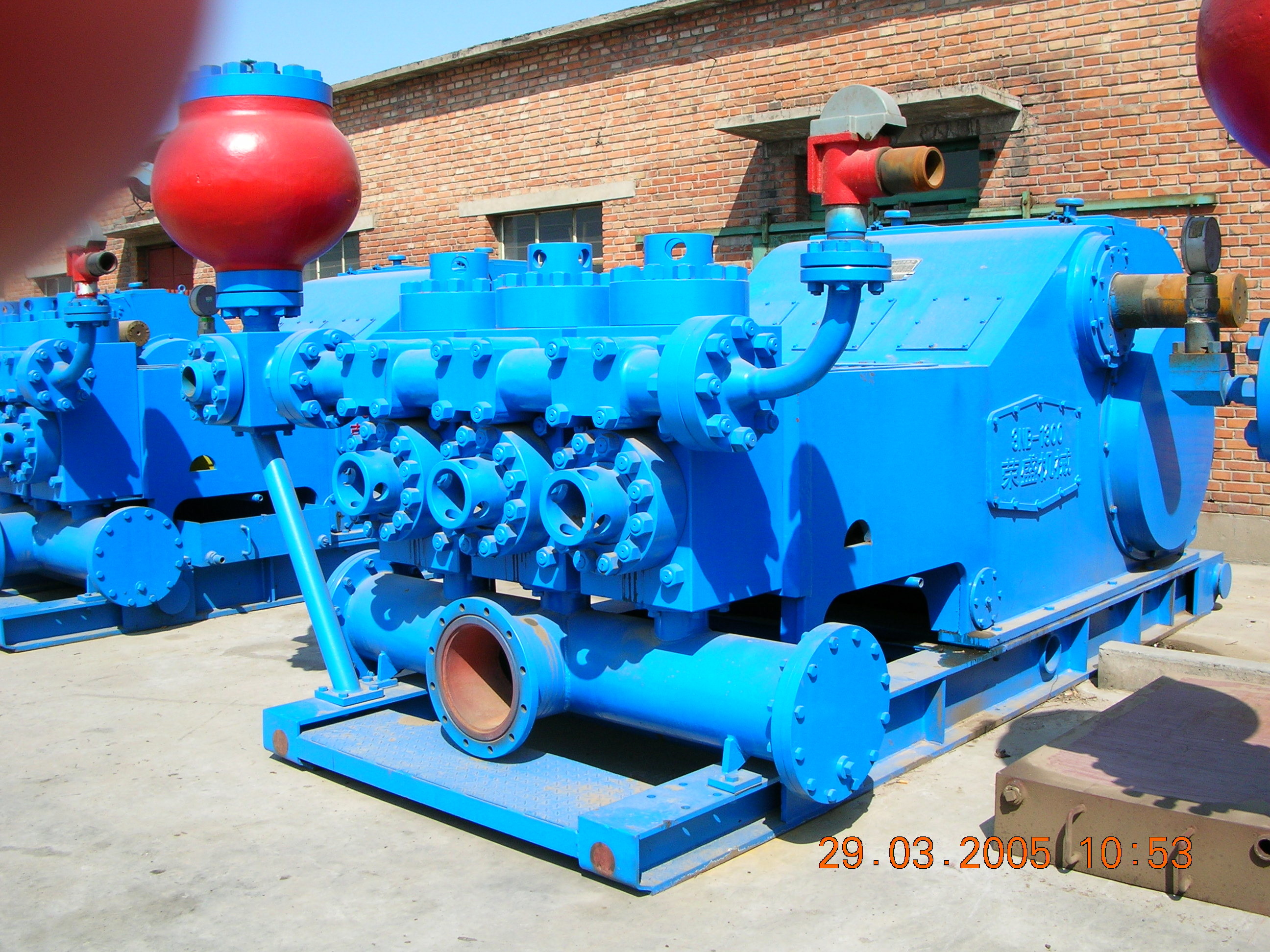

F800 ड्रिलिंग मड पंप, हॉर्स पावर 800HP,
पैरामीटर |
पंप मॉडल |
|
| आरएस-F1000 | आरएस-F800 | |
| रेटेड इनपुट पावर | 735kW(1000HP) | 590kW(800HP) |
|
स्ट्रोक की रेटेड आवृत्ति |
140 स्ट्रोक/मिनट (140एसपीएम) |
150 स्ट्रोक/मिनट (150एसपीएम) |
| आघात | 254मिमी(10″) | 229मिमी(9″) |
| गियर अनुपात | 4.207:1 | 4.185:1 |
| अधिकतम.परिचालन दाब | 34.5 एमपीए | 34.5 एमपीए |
| वाल्व चैम्बर | एपीआई#6 | एपीआई#6 |
| अधिकतम.सिलेंडर लाइनर व्यास | 170 मिमी | 170 मिमी |
| अधिकतम.सिलेंडर लाइनर पंप दबाव | 16.4एमपीए(2410पीएसआई) | 13.6 एमपीए(1954पीएसआई) |
| सक्शन पाइप छिद्र | 305मिमी(12″) | 254 मिमी (10″) निकला हुआ किनारा |
| डिस्चार्ज पाइप छिद्र | 5 1/8″5000psi निकला हुआ किनारा | 5 1/8″5000psi निकला हुआ किनारा |
| पिनियन दस्ता व्यास | 196.9मिमी(7 3/4″) | 177.8मिमी(7″) |
| चाबी | 50.8ⅹ50.8मिमी(2″ⅹ2″) | 44.4x44.45 मिमी(1 3/4x1 3/4″) |
| समग्र आयाम (मुख्य फ़्रेम) | 4267X2350X1862 मिमी | 3963X2000X1694 मिमी |
| वज़न (मुख्य फ़्रेम) | 18642 किग्रा | 14000 किग्रा |
| RS-F800 ड्रिलिंग पंप विस्थापन और दबाव संबंध प्रपत्र | ||||||||||
| सिलेंडर लाइनर व्यास | मिमी | 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |
| स्राव दाब | एमपीए | 13.6 | 15.4 | 17.5 | 20.1 | 23.3 | 27.3 | 32.5 | 34.5 | |
| साई | 1971 | 2232 | 2536 | 2913 | 3377 | 3957 | 4710 | 5000 | ||
| स्ट्रोक की आवृत्ति | इनपुट शक्ति | विस्थापन एल/एस | ||||||||
| स्ट्रोक/न्यूनतम | किलोवाट | हिमाचल प्रदेश |
||||||||
| 160 | 636 | 853 | 41.51 | 36.77 | 32.32 | 28.15 | 24.27 | 20.68 | 17.38 | 14.36 |
| *150 | *588 | 800 | 38.92 | 34.47 | 30.30 | 26.39 | 22.76 | 19.39 | 16.29 | 13.47 |
| 140 | 549 | 747 | 36.32 | 32.17 | 28.28 | 24.63 | 21.24 | 18.10 | 15.21 | 12.57 |
| 130 | 510 | 693 | 33.73 | 29.88 | 26.26 | 22.87 | 19.72 | 16.81 | 14.12 | 11.67 |
| 120 | 470 | 640 | 31.13 | 27.58 | 24.24 | 21.11 | 18.21 | 15.51 | 13.03 | 10.77 |
| 110 | 431 | 587 | 28.54 | 25.28 | 22.22 | 19.35 | 16.69 | 14.22 | 11.95 | 9.87 |
| 1 | 3.92 | 5.33 | 0.259 | 0.230 | 0.202 | 0.176 | 0.151 | 0.129 | 0.108 | 0.090 |
|
यांत्रिक दक्षता η=90%, प्रवेश गुणांक α=100% और आयतन दक्षता 100% लेते हुए; स्ट्रोक की अनुशंसित संख्या और निरंतर संचालन पर इनपुट पावर |
||||||||||
चित्रकला:
व्यक्ति से संपर्क करें: Peter
दूरभाष: +86 19333067506
