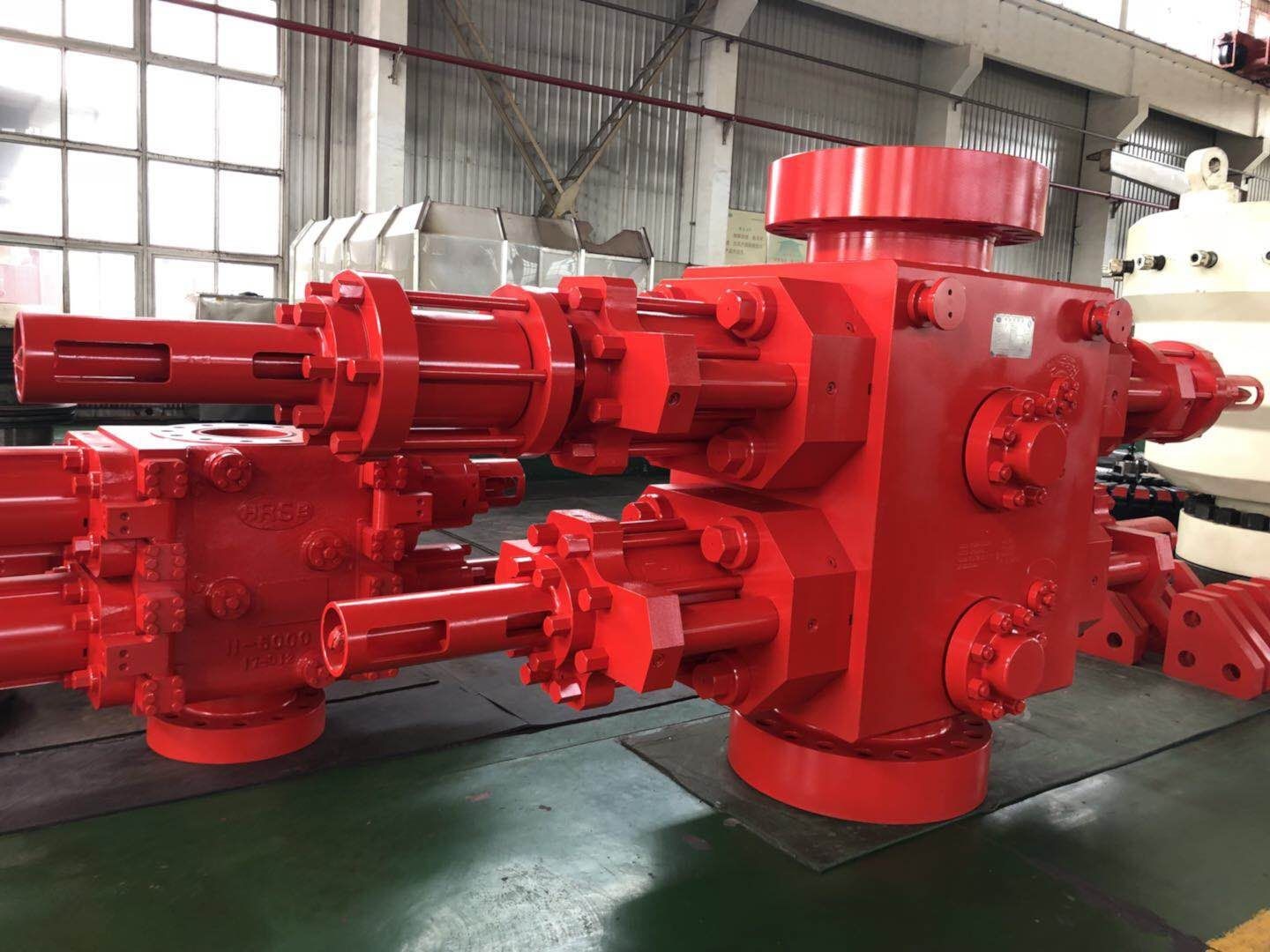

13 5/8"-10000psi डबल रैम ब्लोआउट प्रिवेंटर, ऊपर और नीचे निकला हुआ किनारा (ग्राहकों की आवश्यकताओं के अनुसार), टेंडेम बूस्टर के साथ शीर्ष गुहा 5 1/2" S135 ग्रेड ड्रिल पाइप को काटने में सक्षम है, यह NACE 0175, H2S ट्रिम से मिलता है , मिलिए एपीआई 16ए नवीनतम संस्करण, एपीआई मोनोग्रामयुक्त।
रैम बीओपी के तकनीकी पैरामीटर (टेंडेम बूस्टर के बिना)
| वस्तु | सिंगल रैम ब्लोआउट प्रिवेंटर |
डबल रैम ब्लोआउट स्र्कावट डालनेवाला |
||
| विनिर्देश | 13 5/8" - 10,000पीएसआई एसआर बीओपी | 13 5/8”-10,000पीएसआई डीआर बीओपी | ||
| शीर्ष कनेक्शन | जड़ा हुआ | निकला हुआ किनारा | जड़ा हुआ | निकला हुआ किनारा |
| निचला कनेक्शन | निकला हुआ किनारा | निकला हुआ किनारा | निकला हुआ किनारा | निकला हुआ किनारा |
| ऊंचाई एच मिमी | 850 | 1130 | 1415 | 1695 |
| वज़न |
5767 ㎏ (12,816 पौंड) |
6322 ㎏ (14,049 पाउंड) | 10955 ㎏ (24,344 पौंड) | 11510 ㎏ (25,578 पौंड) |
| जनम का आकार | 346. 1 मिमी (13 5/8″) | |||
| हाइड्रोस्टेटिक परीक्षण दबाव | 105MPa (15,000psi) | |||
| रेटेड कामकाजी दबाव | 70 एमपीए (10,000 पीएसआई) | |||
| हाइड्रोलिक नियंत्रण प्रणाली शक्ति परीक्षण दबाव | 31.5 एमपीए(4,500पीएसआई) | |||
| हाइड्रोलिक नियंत्रण प्रणाली रेटेड कार्य दबाव | 21 एमपीए(3,000psi) | |||
| अनुशंसित हाइड्रोलिक नियंत्रण ऑपरेटिंग दबाव | 8.4～10 .5MPa(1,200～1,500psi) | |||
| सिलेंडर का व्यास | 342.9मिमी(13 1/2″) | |||
| राम के एक सेट के लिए ओपनिंग चैम्बर वॉल्यूम | 41एल | |||
| राम के एक सेट के लिए समापन कक्ष की मात्रा | 43L | |||
| हाइड्रोलिक पोर्ट का धागा | एनपीटी 1 | |||
|
साइड की विशिष्टता दुकान |
4 1/16″-10,000पीएसआई या विशिष्ट अनुबंध के अनुसार | |||
| तापमान ग्रेड | T20(-29～121℃) या विशिष्ट अनुबंध के अनुसार | |||
| समापन अनुपात | 10.83:1 | |||
| राम आकार |
अंधा राम;2 3/8 ″ ,2 7/8 ″ ,3 1/2 ″ ,4 1/2 ″ ,5 ″ ,5 1/2 ″ ,7 ″ ,9 5/8 ″ ,9 7/8″, सामान्य और एच2एस सेवा कतरनी रैम,4″, 10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″,2 7/8″～5″,3 1 /2″～5 1/2″,4 1/2″～7″, 2 3/8″ ~3 1/2″,3 1/2″～5 7/8″, 3 1/2″ दोहरा छेद, 2 7/8″ दोहरा छेद, 3 1/2″X2 7/8” दोहरा छेद। टिप्पणी: एक ही विशिष्टताकैमरून रैम्स का आयन स्थापित किया जा सकता हैमें बॉप.(के अलावा कतरनी टक्कर मारना) |
|||
|
अन्य विवरण: डिज़ाइन बनाना और निर्माणअँगूठी का बुझाना स्र्कावट डालनेवाला हैं में अनुसार साथ एपीआई कल्पना 16ए मानदंड. संक्षारक का प्रतिरोध तनाव काहाइड्रोजन डाइसल्फ़ाइड आंतरिक का पार्ट्स की बुझाना स्र्कावट डालनेवाला में शेष भागकार्य साथ कुंआ तरल पदार्थ अनुरूप को आवश्यकताएं निर्दिष्ट मेंनेस श्री-01-75. |
||||
