उत्पाद विवरण:
|
| कार्य का दबाव: | 10000psi | संबंध: | ऊपर और नीचे निकला हुआ किनारा |
|---|---|---|---|
| शेरार क्षमता: | कतरनी बोनट के साथ 5" G105 ड्रिल पाइप को कतरने में सक्षम | सामग्री: | ZG25CrNiMo कास्ट |
| धात्विक तापमान: | टी-20/250 | गैर-धातु तापमान: | बीएबी (-18℃-121℃) |
| H2S: | H2S ट्रिम, NACE 0175 मानक को पूरा करें | एपीआई: | एपीआई 16ए मोनोग्रामयुक्त |
| प्रमुखता देना: | शेफ़र टाइप डबल रैम ब्लोआउट प्रिवेंटर,ड्रिल पाइप डबल रैम बोप,शीयर बोनट डबल रैम बोप |
||

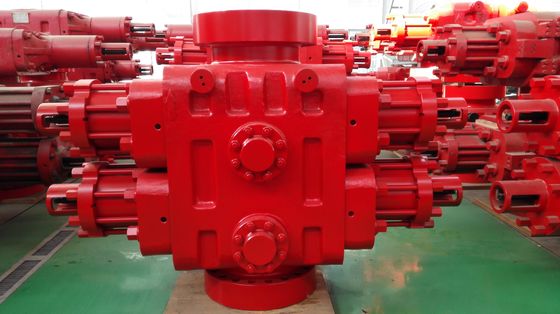

13 5/8"-10000psi शेफ़र टाइप शियर डबल रैम बीओपी, शियर बोनट के साथ 5" जी105 ग्रेड ड्रिल पाइप, ऊपर और नीचे फ्लैंग्ड, 5" जी105 ग्रेड ड्रिल पाइप को कतरने में सक्षम है।
रैम बीओपी का तकनीकी पैरामीटर
| वस्तु | बूस्टर के साथ सिंगल रैम बीओपी | बूस्टर के साथ डबल रैम बीओपी | ||
| आकार | FZ35-70 | 2FZ35-70 | ||
| शीर्ष कनेक्शन प्रकार | जड़ा हुआ | निकला हुआ किनारा | जड़ा हुआ | निकला हुआ किनारा |
| निचला कनेक्शन प्रकार | निकला हुआ किनारा | निकला हुआ किनारा | निकला हुआ किनारा | निकला हुआ किनारा |
| वजन (किग्रा) |
6898 (14,320 पाउंड) |
7433
|
12122 (26,555 पौंड) |
12657 (27,800 पाउंड) |
| ऊंचाई (मिमी) | 960 | 1250 | 1491 | 1775 |
| ऊब पैदा करना | 346.1मिमी (13 5/8″) | |||
| हाइड्रोस्टैटिक दबाव परीक्षण दबाव | 105MPa (15,000psi) | |||
| रेटेड कामकाजी दबाव | 70MPa (10,000psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली की ताकत काम का दबाव | 31.5MPa(4,500psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली ने काम के दबाव का मूल्यांकन किया | 21MPa(3,000psi) | |||
| अनुशंसित हाइड्रोलिक नियंत्रित ऑपरेटिंग दबाव | 8.4 ~ 10.5 एमपीए(1,200 ~ 1,500 पीएसआई) | |||
| हाइड्रोलिक सिलेंडर बोर | 342.9मिमी(13 1/2″) | |||
| बूस्टर बोर | 250मिमी(9 7/8″) | |||
| राम तेल की मात्रा का एक सेट खोलें | 29.5 एल | |||
| राम तेल की मात्रा का एक सेट बंद करें | 33.5 एल | |||
| राम तेल की मात्रा का एक सेट बंद करें (बूस्टर सहित) | 54एल | |||
| नली का कनेक्शन जोड़ | एनपीटी 1 | |||
| आउटलेट का आकार | अनुबंध के अनुसार 4 1/16″-10,000psi | |||
| तापमान ग्रेड | अनुबंध के अनुसार T20(-29～121℃)। | |||
| बंद अनुपात λ | 1:7.4 | |||
| बंद अनुपात λ (बूस्टर के साथ) | 1:11.4 | |||
|
टिप्पणी: बीओपी डिज़ाइन और निर्माण सभी एपीआई स्पेक 16ए के अनुरूप हैं। प्रदान की गई बीओपी का उपयोग एच के लिए किया जा सकता है2एस सेवा और एनएसीई एमआर-01-75 से भी मिलते हैं। |
||||
सूची 5फिटिंग के लिए राम आकार
| फिटिंग के लिए राम आकार | अधिकतम पाइप रैम 10 3/4″,5″～5 1/2″VBR, 2 7/8″～5″VBR,3 1/2″～5″VBR,5″～7″VBR,3 1 है /2″डबल होल, 2 7/8″डबल होल, 2 3/8″डबल होल, शीयर रैम |
