उत्पाद विवरण:
|
| कार्य का दबाव: | 10000psi | संबंध: | शीर्ष जड़ी और नीचे निकला हुआ किनारा |
|---|---|---|---|
| सामग्री: | ZG25CrNiMo कास्ट | धात्विक तापमान: | टी-20/250 |
| गैर-धातु तापमान: | बीएबी (-18℃-121℃) | रिंग खांचे: | सभी रिंग खांचे में एसएस 304 के साथ जड़ा हुआ |
| H2S: | H2S ट्रिम, NACE 0175 मानक को पूरा करें | एपीआई: | एपीआई 16ए मोनोग्रामयुक्त |
| प्रमुखता देना: | 10000psi सिंगल रैम बीओपी,कास्टेड सिंगल रैम ब्लोआउट प्रिवेंटर,शेफ़र टाइप सिंगल रैम ब्लोआउट प्रिवेंटर |
||

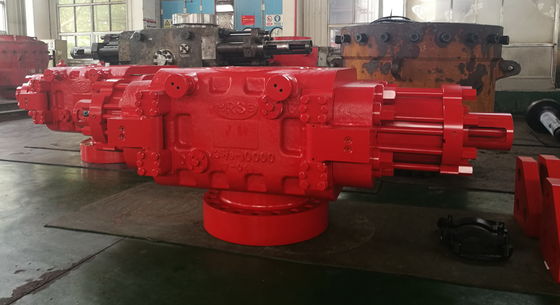

13 5/8"-10000 पीएसआई सिंगल रैम ब्लोआउट प्रिवेंटर, टॉप स्टडेड और बॉटम फ्लैंज्ड, मानक बोनट के साथ, मैनुअल लॉकिंग, 304 स्टेनलेस के साथ वेल्डेड सभी रिंग ग्रूव्स, एच2एस ट्रिम, एनएसीई 0175 से मिलते हैं, धातु तापमान वर्ग टी-20/ है 250, गैर-धातु तापमान वर्ग बीएबी (-18℃-121℃) है, एपीआई 16ए 4वें संस्करण, एपीआई मोनोग्रामयुक्त से मिलता है। सीओसी, परीक्षण रिपोर्ट, सामग्री रिपोर्ट, गर्मी उपचार रिपोर्ट आदि के साथ पूरा करें।
रैम बीओपी का तकनीकी पैरामीटर
| वस्तु | बूस्टर के साथ सिंगल रैम बीओपी | बूस्टर के साथ डबल रैम बीओपी | ||
| आकार | FZ35-70 | 2FZ35-70 | ||
| शीर्ष कनेक्शन प्रकार | जड़ा हुआ | निकला हुआ किनारा | जड़ा हुआ | निकला हुआ किनारा |
| निचला कनेक्शन प्रकार | निकला हुआ किनारा | निकला हुआ किनारा | निकला हुआ किनारा | निकला हुआ किनारा |
| वजन (किग्रा) |
6898 (14,320 पाउंड) |
7433
|
12122 (26,555 पौंड) |
12657 (27,800 पाउंड) |
| ऊंचाई (मिमी) | 960 | 1250 | 1491 | 1775 |
| ऊब पैदा करना | 346.1मिमी (13 5/8″) | |||
| हाइड्रोस्टैटिक दबाव परीक्षण दबाव | 105MPa (15,000psi) | |||
| रेटेड कामकाजी दबाव | 70MPa (10,000psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली की ताकत काम का दबाव | 31.5MPa(4,500psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली ने काम के दबाव का मूल्यांकन किया | 21MPa(3,000psi) | |||
| अनुशंसित हाइड्रोलिक नियंत्रित ऑपरेटिंग दबाव | 8.4 ~ 10.5 एमपीए(1,200 ~ 1,500 पीएसआई) | |||
| हाइड्रोलिक सिलेंडर बोर | 342.9मिमी(13 1/2″) | |||
| बूस्टर बोर | 250मिमी(9 7/8″) | |||
| राम तेल की मात्रा का एक सेट खोलें | 29.5 एल | |||
| राम तेल की मात्रा का एक सेट बंद करें | 33.5 एल | |||
| राम तेल की मात्रा का एक सेट बंद करें (बूस्टर सहित) | 54एल | |||
| नली का कनेक्शन जोड़ | एनपीटी 1 | |||
| आउटलेट का आकार | अनुबंध के अनुसार 4 1/16″-10,000psi | |||
| तापमान ग्रेड | अनुबंध के अनुसार T20(-29～121℃)। | |||
| बंद अनुपात λ | 1:7.4 | |||
| बंद अनुपात λ (बूस्टर के साथ) | 1:11.4 | |||
|
टिप्पणी: बीओपी डिज़ाइन और निर्माण सभी एपीआई स्पेक 16ए के अनुरूप हैं। प्रदान की गई बीओपी का उपयोग एच के लिए किया जा सकता है2एस सेवा और एनएसीई एमआर-01-75 से भी मिलते हैं। |
||||
सूची 5फिटिंग के लिए राम आकार
| फिटिंग के लिए राम आकार | अधिकतम पाइप रैम 10 3/4″,5″～5 1/2″VBR, 2 7/8″～5″VBR,3 1/2″～5″VBR,5″～7″VBR,3 1 है /2″डबल होल, 2 7/8″डबल होल, 2 3/8″डबल होल, शीयर रैम |
