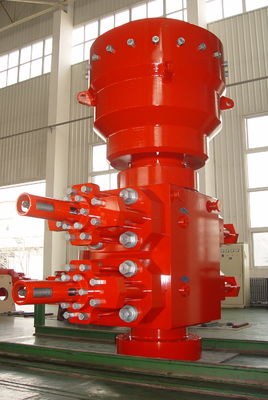

तेल परीक्षण शेफर प्रकार डबल राम बोप एपीआई मानक
ब्लोआउट प्रिवेंटर (बीओपी) को तेल परीक्षण, काम करने, अच्छी तरह से पूरा करने और ब्लोआउट दुर्घटनाओं को रोकने के लिए परिचालन प्रक्रियाओं के लिए कुएं में स्थापित किया जाता है।यह पूरी तरह से बंद और अर्ध-बंद होने के कार्यों को जोड़ती है, और इसकी सरल संरचना के कारण संचालित करना आसान है। उच्च दबाव स्थितियों का सामना करने की क्षमता के साथ, इस बीओपी को तेल क्षेत्र के कुएं के सिरों को सील करने में सुरक्षा के लिए लागू किया गया है।
डबल राम बोप विनिर्देश
| मॉडल |
लड़कियों को खोलना (1 सेट) |
बंद करने के लिए लड़कियों (1 सेट) |
समापन अनुपात | असेंबली आयाम (में) | अनुमानित वजन ((पाउंड) | ||||||
| लंबाई (एल) | चौड़ाई (W) | ऊंचाई (एच) | |||||||||
| फ्लिग × फ्लिग | एसटीडी × एसटीडी | Flg×Std | फ्लिग × फ्लिग | एसटीडी × एसटीडी | Flg×Std | ||||||
| 4 1/16 "-20,000 पीएसआई ((एकल आरएस-एफएस) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16 "-20,000 पीएसआई ((डबल आरएस-एफएस) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16 "-20,000 पीएसआई ((एकल आरएस-एफएस) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16 "-20,000 पीएसआई ((डबल आरएस-एफएस) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11 "-20,000 पीएसआई ((एकल आरएस-एफएस) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11 "-20,000 पीएसआई ((डबल आरएस-एफएस) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4 "-20,000 पीएसआई ((डबल आरएस-एफएस) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
की विशेषताएंडबल राम बोप
1) आकार आम तौर पर, बीओपी शरीर एक वर्ग के समान है, बीच में एक ऊर्ध्वाधर छेद है जिसके माध्यम से पाइप
पार कर सकते हैं और राम गुहाओं जिसमें राम क्षैतिज दिशा में स्थानांतरित कर सकते हैं।
2)संलग्नक प्रकार तीन प्रकार के कनेक्शन हैं स्टड, फ्लैंज, क्लैंप ऊपरी और निचले कनेक्शन।फ्लैंग्स, बोल्ट, क्लैंप और रिंग ग्रूव सभी एपीआई मानकों के अनुरूप हैं।
