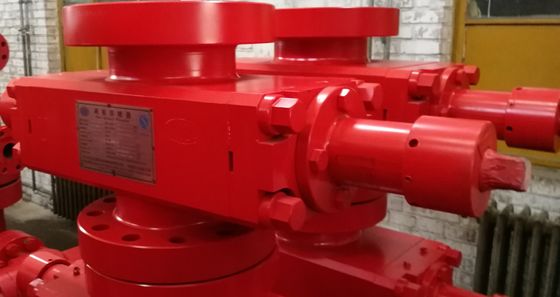

ड्रिलिंग सिंगल राम बोप शेफर टाइप ऑयल रिग ब्लोआउट प्रिवेंटर
राम बीओपी को आवरण और कुएं के सिर के बीच की जगह को सील करने के लिए डिज़ाइन किया गया है। जब यह बंद हो जाता है तो यह ड्रिलिंग द्रव के परिसंचरण, दबाव जारी करने,और बीओपी शरीर के साइड आउटलेट से जुड़े बीओपी या पाइपलाइनों के नीचे स्थित स्पूल के माध्यम से कुएं को मारने. आपात स्थिति में, राम बीओपी छेद में ड्रिलिंग टूल को सील करने के लिए उसे काटने में सक्षम है।राम बीओपी के चर बोर रैम एक विशिष्ट सीमा के भीतर अलग-अलग आकार के आवरण और पाइप के बीच की अंगूठी की जगह को सील कर सकते हैं.
एकल राम बोप का तकनीकी पैरामीटर
| पद | बूस्टर के साथ एकल राम बीओपी | बूस्टर के साथ डबल राम बीओपी | ||
| आकार | FZ35-70 | 2FZ35-70 | ||
| शीर्ष कनेक्शन प्रकार | कटा हुआ | फ्लैंग | कटा हुआ | फ्लैंग |
| निचला कनेक्शन प्रकार | फ्लैंग | फ्लैंग | फ्लैंग | फ्लैंग |
| वजन (किलो) |
6898 (14,320 पाउंड) |
7433
|
12122 (26,555 पाउंड) |
12657 (27,800 पाउंड) |
| ऊंचाई (मिमी) | 960 | 1250 | 1491 | 1775 |
| उबाऊ | 346.1 मिमी (13 5/8 इंच) | |||
| हाइड्रोस्टैटिक दबाव परीक्षण दबाव | 105MPa (15,000psi) | |||
| नामित कार्य दबाव | 70MPa (10,000psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली शक्ति कार्य दबाव | 31.5MPa ((4,500psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली का नामित कार्य दबाव | 21MPa ((3,000psi) | |||
| हाइड्रोलिक नियंत्रित कार्य दबाव की सिफारिश | 8.4 ∙10.5 एमपीए ((1,200 ∙1,500 पीएसआई) | |||
| हाइड्रोलिक सिलेंडर बोर | 342.9 मिमी ((13 1/2 इंच) | |||
| बूस्टर बोर | 250 मिमी ((9 7/8 ") | |||
| राम तेल मात्रा का एक सेट खोलें | 29.5 लीटर | |||
| राम तेल मात्रा का एक सेट बंद करें | 33.5 लीटर | |||
| राम तेल की मात्रा का एक सेट बंद करें (बूस्टर सहित) | 54L | |||
| नली का कनेक्शन जोड़ | एनपीटी 1 | |||
| आउटलेट का आकार | अनुबंध के अनुसार 4 1/16′′-10,000psi | |||
| तापमान ग्रेड | अनुबंध के अनुसार T20 ((-29 ≈ 121°C) | |||
| बंद अनुपात λ | 1:7.4 | |||
| बंद अनुपात λ (बूस्टर के साथ) | 1:11.4 | |||
|
नोटः बीओपी डिजाइन और निर्माण सभी एपीआई स्पेक 16ए को पूरा करते हैं। प्रदान की गई बीओपी का उपयोग एच के लिए किया जा सकता है2एस सेवा और NACE MR-01-75 को भी पूरा करते हैं। |
||||
सूची 5फिटिंग के लिए राम का आकार
| फिटिंग के लिए राम का आकार | अधिकतम पाइप रैम 10 3/4′′,5′′5 1/2′′वीबीआर है, 2 7/8′′5′′वीबीआर है, 3 1/2′′5′′वीबीआर है, 5′′7′′वीबीआर है, 3 1/2′′डबल छेद है, 2 7/8′′डबल छेद है, 2 3/8′′डबल छेद है, कतरनी रैम है |
