उत्पाद विवरण:
|
| नाम: | ड्रिलिंग ब्लोआउट प्रिवेंटर | विनिर्देश: | 13 5/8 इंच -10000पीएसआई |
|---|---|---|---|
| सामग्री: | 4130 जाली | साइड आउटलेट: | 4 1/16"-10000पीएसआई |
| कोटिंग: | कुंजी सीलिंग सतह पर कोटिंग | रिंग खांचे: | सभी रिंग ग्रूव्स में वेल्डेड एसएस |
| धातु तापमान वर्ग: | टी-20/250 | गैर-धात्विक वर्ग: | बीएबी (-18℃-121℃) |
| प्रमुखता देना: | 10000 पीएसआई ड्रिलिंग ब्लोआउट रोकथाम,हाइड्रोलिक ओपन क्लोज ड्रिलिंग ब्लोआउट प्रिवेंटर,13 5/8 इंच सिंगल राम बोप |
||

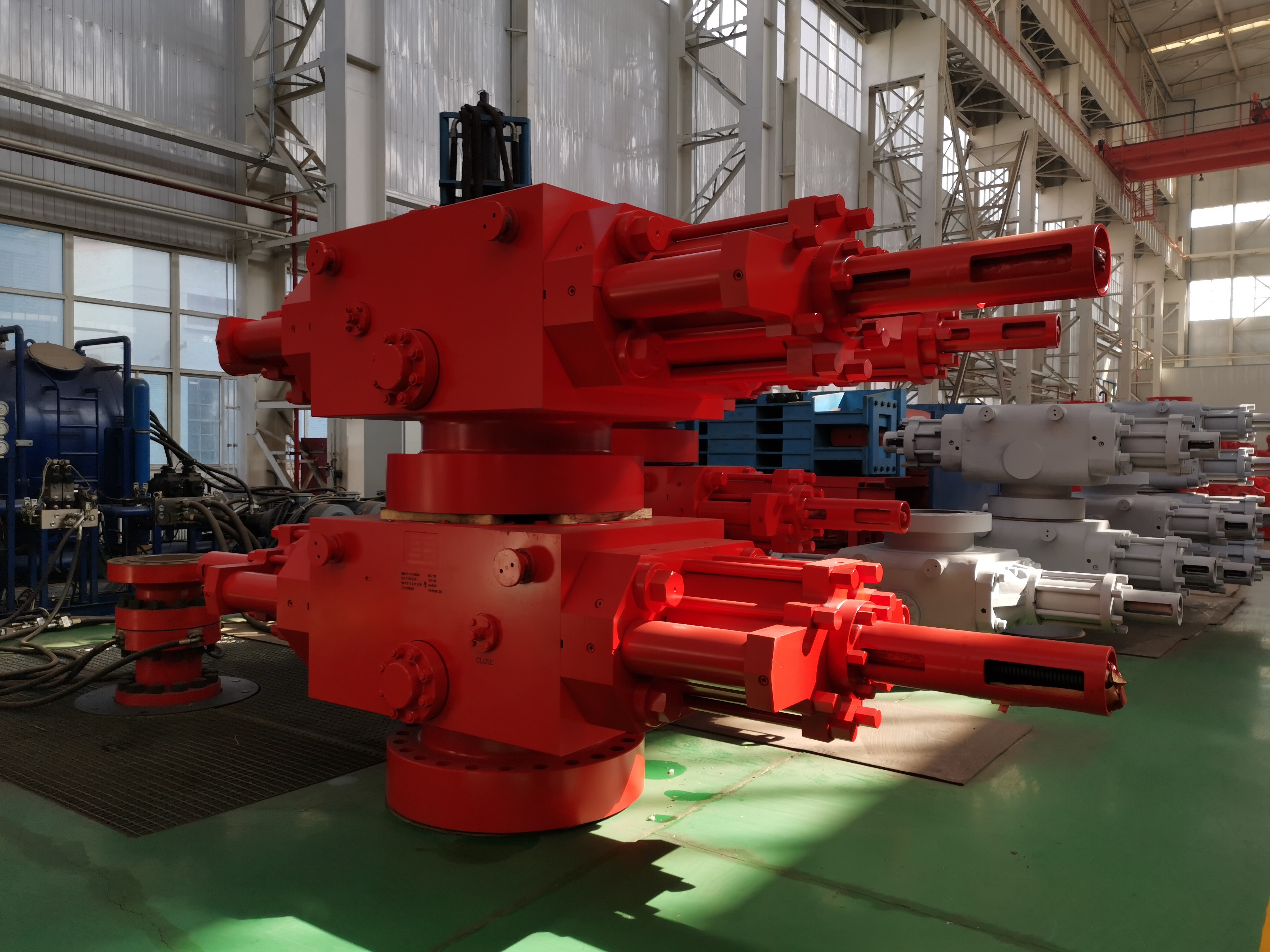

13 5/8 इंच -10000psi ड्रिलिंग ब्लोआउट रोकथाम हाइड्रोलिक ओपन एंड क्लोज
हाइड्रोलिक रैम ड्रिलिंग ब्लोआउट प्रिवेंटर विभिन्न तकनीकी आवश्यकताओं के साथ वर्कओवर और ड्रिलिंग ऑपरेशन के लिए एक महत्वपूर्ण उपकरण है। इसमें एक बीओपी शरीर, साइड आउटलेट, रैम शरीर,और उच्च गुणवत्ता वाले फोर्ज किए हुए धातु से बने अन्य दबाव सहन करने वाले घटक, और एक अंडाकार आकार का आंतरिक कक्ष जो तनाव एकाग्रता को कम करता है, सील प्रदर्शन में सुधार करता है, और तेल कुएं के विस्फोट को प्रभावी ढंग से रोकता है।
ड्रिलिंग ब्लोआउट रोकथाम के तकनीकी मापदंड (टैंडम बूस्टर के बिना)
| पद | सिंगल राम ब्लोआउट रोकथाम |
डबल राम ब्लोआउट रोकथाम |
||
| विनिर्देश | 13 5/8 - 10,000 पीएसआई एसआर बीओपी | 13 5/8- 10,000 पीएसआई डीआर बीओपी | ||
| शीर्ष कनेक्शन | कटा हुआ | फ्लैंग | कटा हुआ | फ्लैंग |
| निचला कनेक्शन | फ्लैंग | फ्लैंग | फ्लैंग | फ्लैंग |
| ऊंचाई H mm | 850 | 1130 | 1415 | 1695 |
| वजन |
5767 किलो (12,816 पाउंड) |
6322 किलोग्राम (14,049 पाउंड) | 10955 किलोग्राम (24,344 पाउंड) | 11510 किलोग्राम (25,578 पाउंड) |
| बोर का आकार | 346. 1 मिमी (13 5/8 इंच) | |||
| हाइड्रोस्टैटिक परीक्षण दबाव | 105MPa (15,000psi) | |||
| नामित कार्य दबाव | 70 एमपीए (10,000 पीएसआई) | |||
| हाइड्रोलिक नियंत्रण प्रणाली शक्ति परीक्षण दबाव | 31.5 MPa ((4,500psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली का नामित कार्य दबाव | 21 एमपीए ((3,000 पीएसआई) | |||
| हाइड्रोलिक नियंत्रण के लिए अनुशंसित परिचालन दबाव | 8.4~10~5MPa ((1,200~1,500psi) | |||
| सिलेंडर का व्यास | 342.9 मिमी ((13 1/2 इंच) | |||
| राम के एक सेट के लिए खोलने के कक्ष की मात्रा | 41L | |||
| राम के एक सेट के लिए बंद कक्ष की मात्रा | 43L | |||
| हाइड्रोलिक पोर्ट का धागा | एनपीटी 1 | |||
|
पक्ष का विनिर्देश आउटलेट |
4 1/16′′- 10,000psi या विशिष्ट अनुबंध के अनुसार | |||
| तापमान ग्रेड | T20 ((-29~121°C) या विशिष्ट अनुबंध के अनुसार | |||
| समापन अनुपात | 10.83: 1 | |||
| रैम आकार |
ब्लाइंड रैम; 2 3/8 ′′, 2 7/8 ′′, 3 1/2 ′′, 4 1/2 ′′, 5 ′′, 5 1/2 ′′, 7 ′′, 9 5/8 ′′,9 7/8 ′′,सामान्य और H2S सर्विस शीयर राम,4 ′′, 10 3/4 ′′, 7 5/8 ′′, 6 5/8 ′′, 7 1/2 ′′, 2 7/8 ′′ ′′ ′′ 5 ′′, 3 1/2 ′′ ′′ ′′ 5 1/2 ′′, 4 1/2 ′′ ′′ ′′ ′′ 7 ′′, 2 3/8 ′′ ′′ 3 1/2′′, 3 1/2′′, 5 7/8′′, 3 1/2′′ दोहरे छेद, 2 7/8′′ दोहरे छेद, 3 1/2′′ X2 7/8 ′′ दोहरी छेद। नोट:द समान विशिष्टताकैमरन राम के आयन स्थापित किया जा सकता हैमें द बीओपी. (सिवाय कतरनी राक्षस) |
|||
|
अन्य विवरण: द डिजाइन करना और द निर्माणअंगूठी का द फटनेवाला रोकथाम हैं में अनुपालन के साथ दएपीआई विनिर्देश 16ए मानदंड. संक्षारक प्रतिरोध तनाव काहाइड्रोजन डिसाल्फाइड आंतरिक भाग के फटनेवाला रोकथाम में कंठक्रिया के साथ द ठीक है तरल पदार्थ अनुरूप तक द आवश्यकताएँ निर्दिष्ट मेंNACE एमआर-01-75. |
||||
