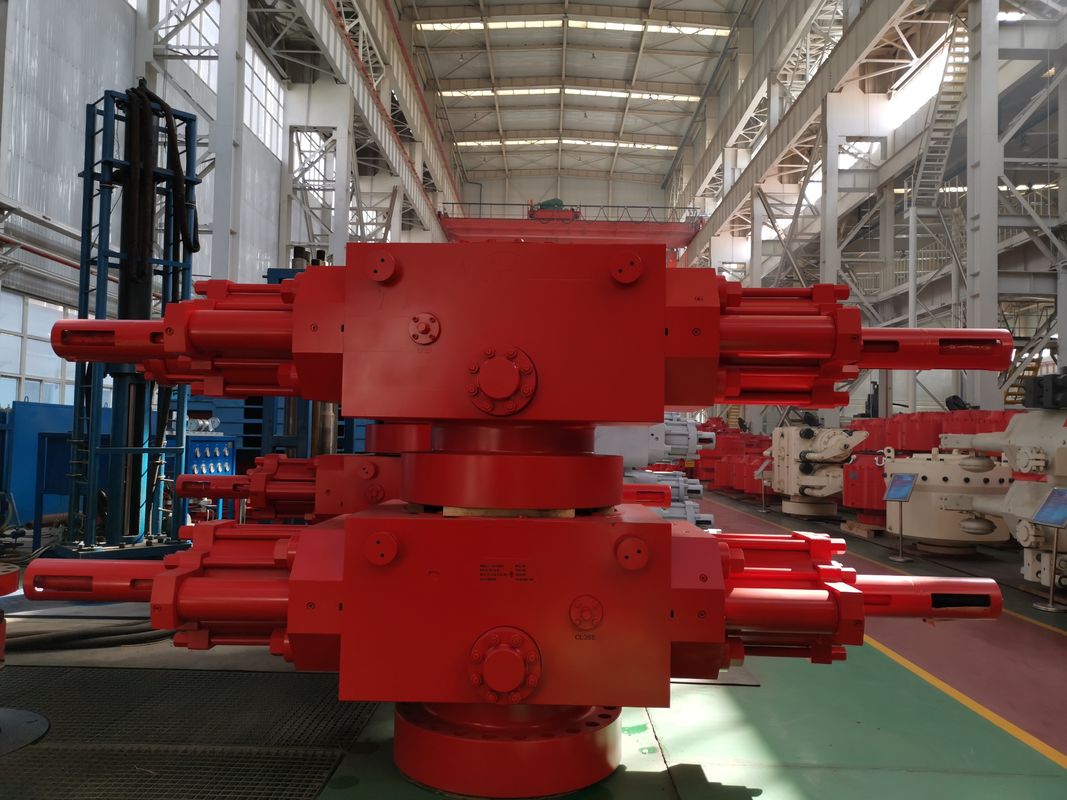

हाइड्रोलिक ओपन एंड क्लोज बोनट्स ब्लोआउट प्रिवेंटर कंट्रोल सिस्टम बॉटम फ्लैंग
ब्लोआउट रोकथाम नियंत्रण प्रणाली की शुरूआत
हाइड्रोलिक या मैन्युअल रूप से संचालित तालाबंदी तंत्र।
माध्यमिक सील भी शामिल है।
फ्लैट और साइड डोर संरचनाएं या हाइड्रोलिक नियंत्रण प्रकार के फ्लैट डोर संरचनाएं प्रदान करता है।
साइड डोर और शेल को ट्रिपल हिंग्स के माध्यम से जोड़ा गया है।
वाल्व को क्रमशः खोलने और बंद करने के लिए, दबाव पट्टी (सी प्रकार राम बीओपी) का प्रयोग करें।
गाइड फ्रेम साइड डोर के अंत में स्थित है। दरवाजा खोलने पर, राम को गाइड रेल के साथ खींचा जा सकता है और बदल दिया जा सकता है, विशेष रूप से डी प्रकार के राम बीओपी पिस्टन संकेतक।दरवाजा खोलने पर, राम को गाइड रेल के साथ खींचा जा सकता है और विशेष रूप से डी प्रकार के राम बीओपी पिस्टन संकेतक को प्रतिस्थापित किया जा सकता है।
दरवाजे को खोलने के बाद, राम को गाइड रेल के साथ खींचा जा सकता है और विशेष रूप से डी प्रकार के राम बीओपी पिस्टन संकेतक को बदल दिया जा सकता है।
एक तेल मार्ग को जानबूझकर छिपाया जाता है।
राम गुहा का आकार अण्डाकार होता है।
टीइक्नीकलएसब्लोआउट रोकथाम नियंत्रण प्रणाली का विनिर्देश
| पद |
सिंगल राम बोप (बूस्टर के साथ) |
डबल राम बीओपी (बस्टर के साथ एक कक्ष) |
||
| मॉडल | 13 5/8-5000psi | 13 5/8-5000psi | ||
| ऊपरी कनेक्शन प्रकार | कटा हुआ | फ्लैंग | कटा हुआ | फ्लैंग |
| निचला कनेक्शन प्रकार | फ्लैंग | फ्लैंग | फ्लैंग | फ्लैंग |
| वजन किलो | 5680 | 5888 | 10371 | 10651 |
| ऊंचाई H mm | 750 | 960 | 1285 | 1495 |
| गुरुत्वाकर्षण G mm | 490 | 515 | 805 | 830 |
| प्रदर्शन आवश्यकता स्तर | PR2 | |||
| उबाऊ | 346.1 मिमी (13 5/8 इंच) | |||
| हाइड्रो-स्टैटिक दबाव का परीक्षण दबाव | 51.8MPa (7,500psi) | |||
| नामित कार्य दबाव | 34.5MPa (5,000psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली शक्ति दबाव | 31.1MPa ((4,500psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली का नामित कार्य दबाव | 20.7MPa ((3,000psi) | |||
| हाइड्रोलिक नियंत्रण प्रणाली के संचालन के लिए अनुशंसित दबाव | 8.4~10~5MPa ((1,222~1,518psi) | |||
| सिलेंडर का व्यास | 342.9 मिमी ((13 1/2 इंच) | |||
| बूस्टर व्यास | 250 मिमी ((9 7/8 ") | |||
| एक जोड़ी राम खोलने के लिए आवश्यक तेल की मात्रा | 41L | |||
| एक जोड़ी राम को बंद करने के लिए आवश्यक तेल की मात्रा | 43L | |||
| एक जोड़ी राम (बस्टर) को बंद करने के लिए आवश्यक तेल की मात्रा | 63L | |||
| हाइड्रोलिक नियंत्रण पाइप लाइन का इंटरफेस थ्रेड | एनपीटी 1 | |||
| साइड आउटलेट का विनिर्देश | 3 1/8′′-5,000 पीएसआई | |||
| तापमान रेटिंग | T-20/250 ((-29 ¥ 121°C) ((या अनुबंध के विषय) | |||
| धातु सामग्री के तापमान ग्रेड | T20/250 ((-29~121°C) ((या अनुबंध के विषय) | |||
| धातु सामग्री के तापमान ग्रेड | BAB ((अत्यधिक निम्न दबाव -18°C, निरंतर उच्च तापमान 66°C, अत्यधिक उच्च तापमान 93°C) (या अनुबंध के विषय) | |||
| समापन अनुपात | 10.83:1 | |||
| समापन अनुपात (बूस्टर के साथ) | 17.4:1 | |||
| फिटिंग के लिए राम का आकार |
सीएसओ, 2 3/8′′, 2 7/8′′, 3 1/2′′, 4 1/2′′, 5′′, 5 1/2′′, 7′′, 9 5/8′′, 9 7/8′′, 4′′,10 3/4′′, 7 5/8′′, 6 5/8′′, 7 1/2′′, 2 7/8′′, ′′5′′, 3 1/2′′, ′′5 1/2′′, 41/2′′, ′′7′′, 2 3/8′′, ′′3 1/2′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′, दोहरी छेद,2 7/8 "दोहरे छेद, 2 7/8 "X3 1/2" दोहरे छेद, साधारण कतरनी राम, सल्फर प्रतिरोधी कतरनी राम नोटःयह एक ही प्रकार के कैमरन राम स्थापित कर सकते हैं (शिअर राम को छोड़कर) |
|||
|
नोटः बीओपी का डिजाइन और निर्माण एपीआई स्पेस 16ए विनिर्देश के अधीन है। The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. (शिअर राम को छोड़कर)
|
||||
