उत्पाद विवरण:
|
| नाम: | सिंगल रैम ब्लो अप प्रिवेंटर | आकार: | 7 1/16" |
|---|---|---|---|
| दबाव: | 15000psi | हाइड्रोलिक नियंत्रित रेटेड काम का दबाव (एमपीए / साई): | 21/3,000 |
| अन्य नाम: | वेल ब्लोआउट प्रिवेंटर | संबंध: | निकला हुआ किनारा कनेक्शन |
| प्रमुखता देना: | 15000 पीएसआई सिंगल राम ब्लास्ट अप रोकथाम,फ्लैंग कनेक्शन सिंगल राम बोप,7 1/16 इंच का ब्लास्ट अप प्रिवेंटर |
||

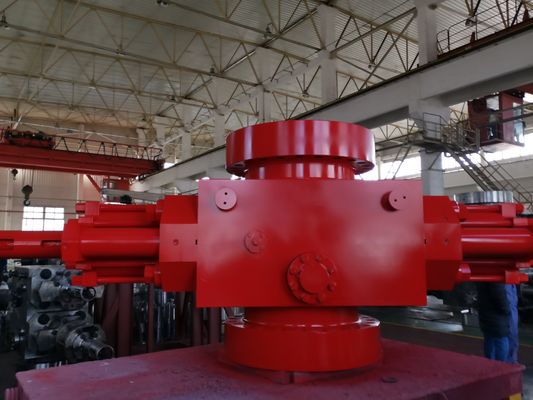

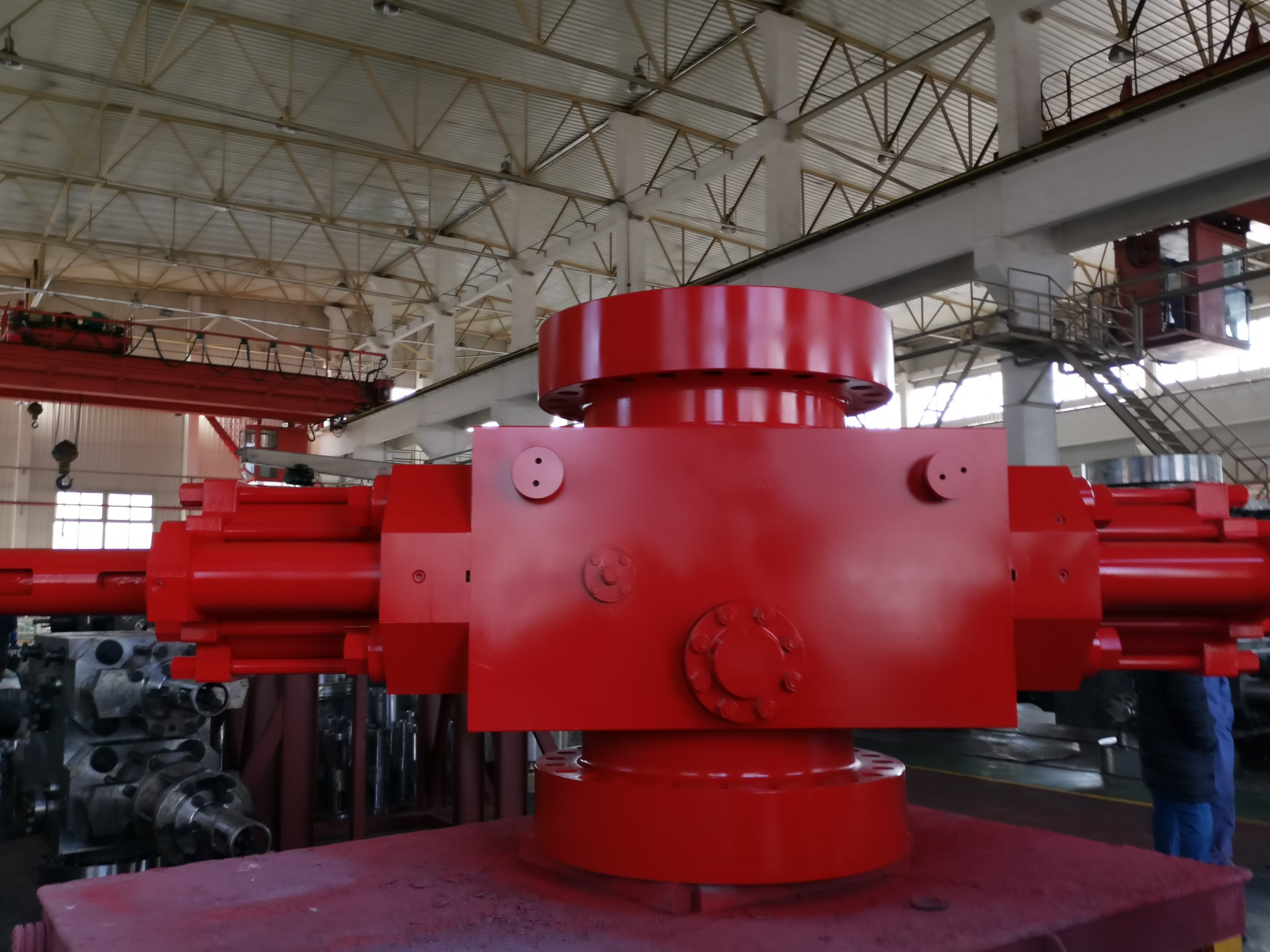

7 1/16" 15000psi सिंगल राम फ्लैंग कनेक्शन के साथ ब्लास्ट अप रोकथाम
राम बीओपी प्रकार
1) पाइप राम
जब पाइप रैम, कुएं के व्यास और बाहरी पाइप के मिलन बिंदु के चारों ओर बंद हो जाता है,क्षेत्र में किसी भी अंतराल से तरल पदार्थ नहीं गुजर सकते हैंयह रिंगुलर स्पेस के माध्यम से तरल पदार्थों के बहने से रोकता है लेकिन ड्रिल पाइप के अंदर प्रवाह में बाधा नहीं डालता है।
2) शियर राम्स।
यह बंद करने का तंत्र, जब भी BOP को ट्रिगर किया जाता है, तो ड्रिलिंग पाइपों को काटने के लिए टिकाऊ, सटीक रूप से फिट स्टील ब्लेड का उपयोग करता है। इसके बाद, यह अच्छी तरह से छेद को सील करता है।यदि अन्य विकल्प समाप्त हो जाते हैंहालांकि, तेल क्षेत्र के ऑपरेटरों को कुएं के दबाव को फिर से नियंत्रित करने के लिए कतरनी के बकरियों का उपयोग कर सकते हैं।
एक महत्वपूर्ण टिप यह याद रखना है कि कट पाइप कतरनी बैल का उपयोग किया गया है के बाद बीओपी ढेर में निलंबित रहता है। ड्रिल पाइप जोड़ क्षतिग्रस्त हो सकता है,लेकिन दूसरी स्ट्रिंग बरकरार रहेगी।.
अन्धे मेढ़े
भारी इस्पात से बने राम प्रकार के बीओपी में मोटे घटकों में से दो इस्पात के ब्लॉक होते हैं जो पाइप फिट होने वाले छेद को बंद करने के लिए केंद्र में अभिसरण करते हैं।कृपया ध्यान दें कि इन मेढ़े पाइपिंग के लिए जगह नहीं हैयह राम, जिसे सीलिंग शीयर राम भी कहा जाता है, का उपयोग किया जाता है
जब कुँए की कमी हो
एक ड्रिल स्ट्रिंग। जब ब्लोअउट प्रिवेंटर बंद हो जाता है, तो यह ट्यूबिंग या ड्रिल पाइप को काट सकता है। इसके अतिरिक्त, यह उन मामलों में अंतिम उपाय के रूप में कार्य करता है जब अन्य बीओपी प्रकार दबाव नियंत्रण को बहाल करने में विफल रहते हैं।
(हम बीओपी प्रदान कर सकते हैंः बोर आकार 7 1/16 ′′ से 30 ′′ तक, दबाव 500psi से 20000psi तक, नीचे सूची में सीमित नहीं है)
| पद | तेल रिग ब्लाउज अवरोधक प्रणाली के लिए विनिर्देश | |||||||||||||
| आकार और मॉडल |
7 1/16 इंच -3000पीएसआई |
7 1/16 इंच -5000 पीएसआई |
7 1/16 इंच -100000 पीएसआई |
9′′- 3000 पीएसआई |
9′′ -5000 पीएसआई |
11′′ -3000पीएसआई |
11′′ -5000 पीएसआई |
11′′ - 10000 पीएसआई |
13 5/8′′ -3000पीएसआई |
13 5/8′′ -5000 पीएसआई |
13 5/8′′ - 10000 पीएसआई |
20 3/4 इंच -3000पीएसआई |
21 1/4 इंच -5000 पीएसआई |
26 3/4 -3000पीएसआई |
| छेद (मिमी/इंच) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| नाममात्र कार्य दबाव (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| हाइड्रोस्टैटिक दबाव परीक्षण दबाव (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| हाइड्रोलिक नियंत्रित नाममात्र कार्य दबाव (एमपीए/पीएसआई) | 21/3,000 | |||||||||||||
| अनुशंसित हाइड्रोलिक कार्य दबाव सील पाइप (MPa/psi) | 1218 से 1522 पीएसआई | |||||||||||||
| एक सेट के खुले मेढ़े के लिए मात्रा | 36 लीटर | |||||||||||||
| बंद एक सेट में बकरियों के लिए मात्रा | 40 लीटर | |||||||||||||
| हाइड्रोलिक तेल का आउटलेट | एनपीटी 1 | |||||||||||||
| धातु का तापमान ग्रेड | T-20/250 ((-29°C ∼ 121°C) | |||||||||||||
| गैर धातु का तापमान ग्रेड | BAB (-18°C~66°C~93°C) | |||||||||||||
| अच्छी तरल पदार्थ के साथ मध्यम सामग्री संपर्क | NACE MR-01-75 के अनुसार, एपीआई 16A चौथे संस्करण के मानक को पूरा करें | |||||||||||||
