गहरी ड्रिलिंग के लिए ट्रिप्लेक्स एफ 500 कीचड़ पंप एपीआई-7के
F 500 मल्टीप्लेनर आकार के साथ कीचड़ पंप गहरे ड्रिलिंग अनुप्रयोगों में परिसंचरण आवश्यकताओं को संभालने के लिए दबाव और मात्रा की अनुमति देता है।
F 500 मिट्टी पंप प्रदर्शन मापदंड
| RS-F500 (ब्रिटिश प्रणाली) डिल पंप विस्थापन और दबाव का संबंध आरेख | |||||||||||
| सिलेंडर जैकेट का व्यास | में | 6 3/4 | साढ़े छह | 6 | साढ़े पांच | 5 | साढ़े चार | 4 | |||
| आउटपुट दबाव | एमपीए | 9.2 | 10 | 11.7 | 13.9 | 16.8 | 20.8 | 26.3 | |||
| पीएसआई | 1315 | 1430 | 1670 | 1985 | 2400 | 2970 | 3760 | ||||
| स्ट्रोक की आवृत्ति | इनपुट शक्ति | विस्थापन L/s ((लीटर/सेकंड) | |||||||||
| स्ट्रोक/मिनट | किलोवाट | अश्वशक्ति | |||||||||
| 165 | 368 | 500 | 36.2 | 33.6 | 28.6 | 24 | 19.9 | 16.1 | 12.7 | ||
| 150 | 334.5 | 455 | 32.9 | 30.55 | 26 | 21.8 | 18.1 | 14.64 | 11.55 | ||
| 140 | 312.2 | 424 | 30.72 | 28.51 | 24.27 | 20.36 | 16.88 | 13.66 | 10.78 | ||
| 130 | 289.9 | 394 | 28.52 | 26.47 | 22.53 | 18.91 | 15.68 | 12.68 | 10.01 | ||
| 120 | 267.6 | 364 | 26.33 | 24.44 | 20.8 | 17.45 | 14.47 | 11.71 | 9.24 | ||
| 110 | 245.3 | 333 | 24.1 | 22.4 | 19.07 | 16 | 13.27 | 10.73 | 8.46 | ||
| 1 | 2.23 | 3.03 | 0.219 | 0.204 | 0.173 | 0.145 | 0.121 | 0.098 | 0.077 | ||
| सेट यांत्रिक दक्षता η=90%, ब्लॉक गुणांक α=100%, आयतन दक्षता= 100% | |||||||||||
तकनीकी विनिर्देश
| मापदंड | डिल पंप का मॉडल |
| RS-F500 | |
| नामित इनपुट शक्ति | 368kw (500HP) |
| स्ट्रोक की नामित आवृत्ति | 165स्टोक/मिनट ((165SPM) |
| स्टोक | 190.5 मिमी ((7 1/2 ′′) |
| गियर का अनुपात | 4.286:1 |
| अधिकतम कार्य दबाव | 34.5Mpa ((5000psi) |
| पिंजरा | एपीआई #5 |
| सिलेंडर लाइनर का अधिकतम व्यास | 6 3/4 इंच |
| सिलेंडर लाइनर का अधिकतम पंप दबाव | 9.2MPa |
| सक्शन पाइप | 203.2 मिमी ((8 ′′) |
| आउटलेट पाइप | 4 ̊ फ्लैंज ((5000 पीएसआई) |
| पिनियन शाफ्ट का व्यास | 139.7 मिमी ((5 1/2 ′′) |
| कुंजी | 31.75x31.75 मिमी (1 1/4x1 1/4) ′′ |
| बाहरी आयाम (मुख्य मशीन) | 3639X2369X2315 |
| वजन (मुख्य मशीन) | 9543 किलो |

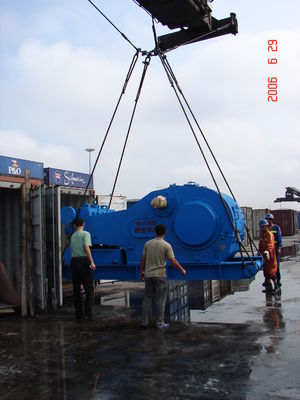

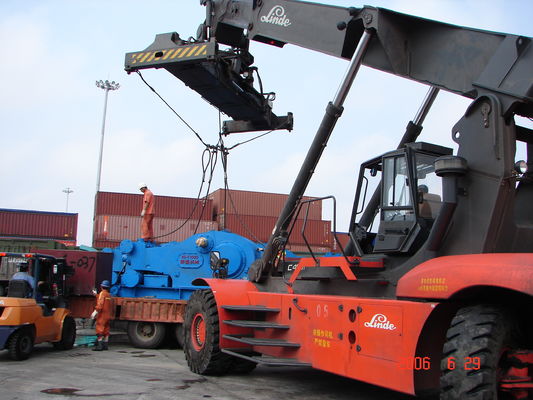

F 500 कीचड़ पंप का चित्रः
