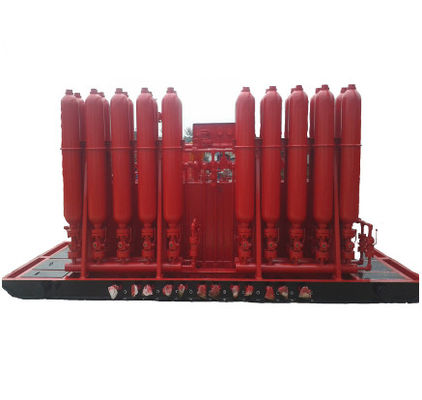

FKQ प्रणाली रिमोट कंट्रोल बोप संचय इकाई तेल क्षेत्र में
बोप संचय इकाई विशेष उपकरण है जिसका उपयोग बोप, हाइड्रोलिक चॉक, मार प्रणाली और डायवर्टर उपकरण को नियंत्रित करने के लिए किया जाता है,और पेट्रोलियम और प्राकृतिक गैस उद्योग में ड्रिलिंग या वर्कओवर के दौरान फटने से रोकने के लिए आवश्यक उपकरण.
बोप संचयक इकाई पैरामीटर
| | नियंत्रित वस्तुओं की संख्या | संचयक सेट | तेल भंडारण की प्रभावी मात्रा (एल) | पंप का प्रवाह दर | मोटर शक्ति (किलोवाट) | कार्य दबाव (एमपीए) | |||
| कुल मात्रा | | नाममात्र उपलब्ध मात्रा (एल) | विद्युत पंप (एल/मिनट) | वायवीय पंप (ml/स्ट्रोक) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
बोप संचयक इकाई सिद्धांत विवरण
1बीओपी नियंत्रण प्रणाली एक विशेष हाइड्रोलिक उपकरण है जिसका उपयोग बीओपी और हाइड्रोलिक वाल्व को बंद और खोलने के लिए नियंत्रित करने के लिए किया जाता है।विभिन्न प्रकारों और बीओपी स्टैक के विनिर्देशों के मिलान के लिए और विभिन्न अनुप्रयोग वातावरणों की आवश्यकताओं के अनुकूल"रोंगशेंग ने विभिन्न प्रकार के बीओपी नियंत्रण प्रणालियों का डिजाइन और निर्माण किया।
2. रिमोट कंट्रोल पैनल स्वतंत्र पंप समूहों के दो सेट से सुसज्जित है.
विभिन्न प्रवाह दरों के साथ वायवीय पंप या मैनुअल पंप प्रदान किया जा सकता है। Rongsheng चीन स्टार के साथ संचयक की पेशकश कर सकते हैं
FKQ और FKDQ श्रृंखलाओं को वायवीय-मैनुअल या वायवीय मोटर चालित दबाव विनियमन वाल्वों के साथ प्रदान किया जा सकता है,और FKD श्रृंखला को इलेक्ट्रिक-मैनुअल दबाव विनियमन वाल्वों से सुसज्जित किया जा सकता है, बॉप के लिए स्थिर और विश्वसनीय संचालन दबाव प्रदान करने के लिए। एफकेडी श्रृंखला में, 4-तरफा 3-स्थिति वाल्व एक संचालित विद्युत चुम्बक है,जो कम परिवेश तापमान के अनुकूल है और एक तेज ऑपरेशन प्रतिक्रिया है.
3. अलार्म डिवाइस ग्राहक के अनुरोध के अनुसार सुसज्जित किया जा सकता है. यह संचय दबाव, हवा की आपूर्ति दबाव, और हाइड्रोलिक तेल जलाशय में तरल स्तर की निगरानी करता है.जब उपरोक्त मापदंड अलार्म सीमाओं से अधिक हैं, ध्वनि और दृश्य संकेत तुरंत दिखाई देंगे।
4सहायक डिलर पैनल ग्राहक के अनुरोध के अनुसार सुसज्जित किया जा सकता है, जो रिमोट कंट्रोल पैनल की निगरानी कर सकता है।जिसका उपयोग आपात स्थिति में सुरक्षित क्षेत्र में बीओपी को दूरस्थ रूप से संचालित करने के लिए किया जा सकता है, जो ड्रिलिंग निर्माण की विश्वसनीयता में और सुधार करता है।
5. प्रणाली में एक अछूता भवन, एयर कंडीशनर, इलेक्ट्रिक हीटर, टैंक हीटर, एयर नली बंडल के लिए इलेक्ट्रिक हीटिंग डिवाइस, बीओपी के लिए हीटिंग डिवाइस आदि से लैस किया जा सकता है,कम तापमान और अन्य विशेष क्षेत्र कार्य वातावरण के अनुकूल.
नोटः
प्रश्न: एफकेक्यू श्रृंखला में हत्यारे के पैनल को रिमोट कंट्रोल पैनल से जोड़ने के लिए एक नली बंडल का उपयोग किया जाता है, डीलर तत्वों को प्यूमेटिक घूर्णी वाल्वों का संचालन करता है,रिमोट कंट्रोल पैनल 4-तरफा 3-स्थिति वाल्व चलाने के लिए एक सिलेंडर का उपयोग करता है, और सीरीज में प्यूमेटिक-मैनुअल या प्यूमेटिक मोटर चालित दबाव विनियमन वाल्व चुन सकते हैं,
DQ: FKDQ श्रृंखला एक सिग्नल केबल का उपयोग कैसर के पैनल को रिमोट कंट्रोल पैनल से जोड़ने के लिए करती है,उनके ऑपरेटिंग तत्व एक टच स्क्रीन r l ctic बटन रिमोट कंट्रोल पैनल एक सिलेंडर का उपयोग करता है 4-तरफा 3-स्थिति वाल्व को चलाने के लिए, प्यूमेटिक मोटर संचालित दबाव विनियमन वाल्व के साथ।
डी: एफकेडी श्रृंखला डॉलर के पैनल को रिमोट कंट्रोल पैनल से जोड़ने के लिए एक सिग्नल केबल का उपयोग करती है,थ्रॉटल ऑपरेटिंग एलिमेंट एक टच स्क्रीन है o लेक्टिक बुरन रिमोट कंट्रोल पैनल एक विद्युत चुंबक का उपयोग करता है 4-तरफा 3-स्थिति वाल्व को चलाने के लिए, एक विद्युत मोटर संचालित दबाव विनियमन वाल्व के साथ।
यदि ग्राहक एक एपीआई विनिर्देश 16 डी नियंत्रण प्रणाली का आदेश देना चाहता है,और आप उस पर एपीएल मोनोग्राम चिह्नित करने की जरूरत है आप एक रूप नामित प्राप्त करने की जरूरत है ¢ विन्यास और एक एपीएल विनिर्देश के लिए bop ढेर के मापदंडों. 16D नियंत्रण प्रणाली भूमि और सतह) ङोंगशेन्ग बिक्री विभाग से. विस्तृत एलईडी तकनीकी मापदंडों में दाखिल करने के बाद,रोंगशेंग तकनीकी विभाग चयन गणना करेगा.
वैकल्पिक उपकरणः
सभी श्रृंखलाओं में बीओपी हीटिंग इकाइयों का चयन किया जा सकता है, जो अत्यधिक ठंडे वातावरण में हीटिंग बीओपी,और सामान्य रूप से BOP को हीटिंग भी होनी चाहिए) एफकेडीक्यू और एफकेडी श्रृंखला एक वायरलेस रिमोट कंट्रोल फ़ंक्शन चुन सकते हैं.
