4 1/16′′ 5000 पीएसआई सिंगल राम ब्लो आउट रोकथाम बीओपी एपीआई मानक

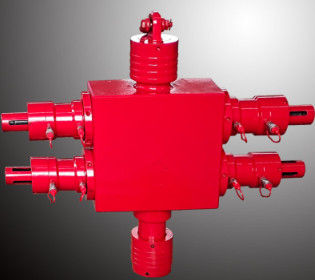

क्वाड ट्यूबिंग कॉइल राम ब्लो आउट प्रीवेंटर परिचय
4 1/16 5KSI क्वाड बीओपी असेंबली एच2एस सेवा, फोल्डेड स्टील बॉडी, संक्षारण को रोकने के लिए आंतरिक कोटिंग, ओ-रिंग सील रैम शाफ्ट,इंडिकेटर विंडो और मैनुअल लॉक के साथ संतुलित पिस्टन एक्ट्यूएटर, आंतरिक पाइपलाइन हाइड्रोलिक्स, सील बैलों पर फ्लैंज वाले एकल बिंदु समानांतर वाल्व,बीएक्स-152 स्टड साइड आउटलेट के साथ बीएक्स-152 एक्स 2 ′′ फिग 1502 धागा आधा फ्लैंज एडाप्टर,BX-154 शीर्ष पर स्टड फ्लैंज& BX-154 नीचे पर खुले फ्लैंज, शीर्ष पर नरम मेढ़े, शीयर मेढ़े, स्लिप मेढ़े और नीचे पाइप सील मेढ़े, सभी सील एचएसएन के साथ पहने हुए हैं।

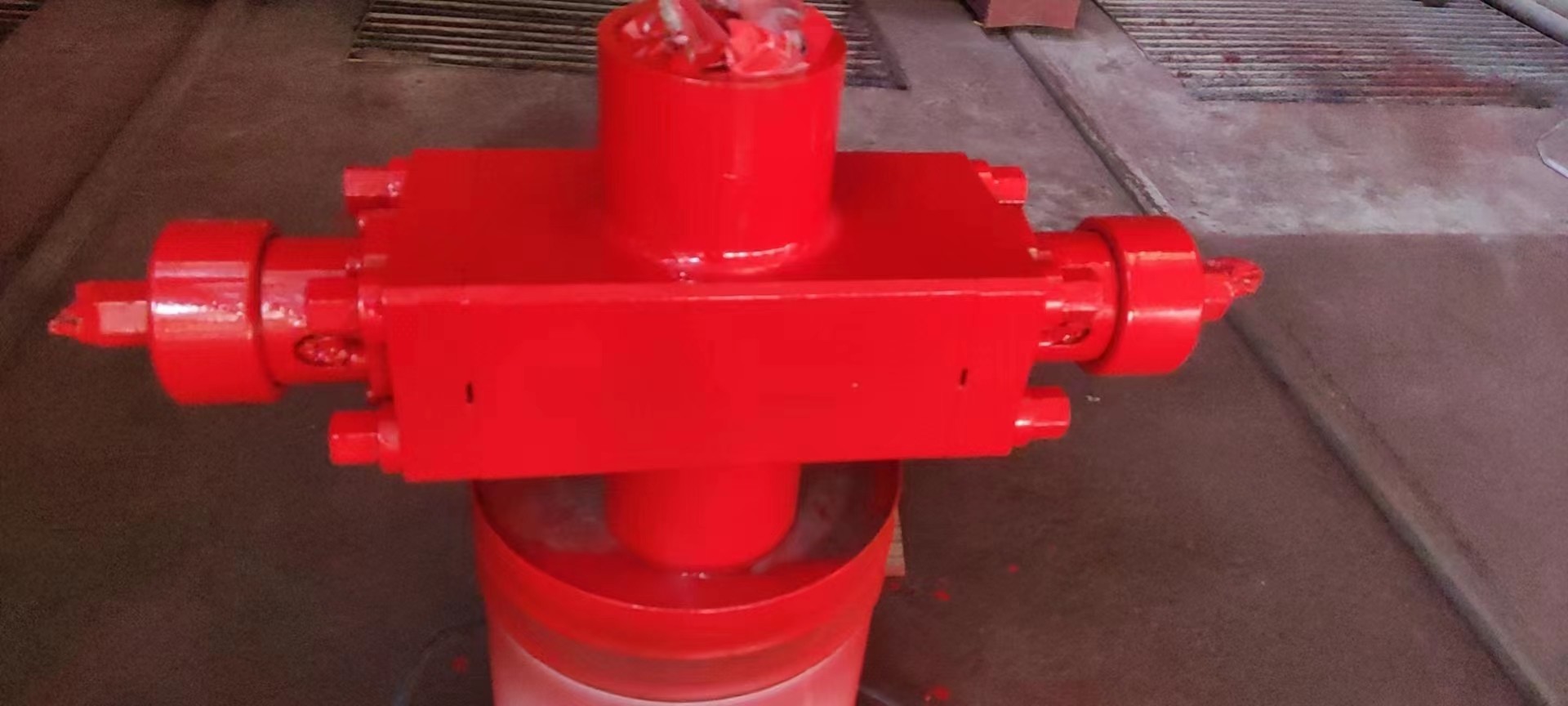

एकल राम ब्लो आउट रोकथाम उपकरण को तेल परीक्षण, काम, अच्छी तरह से पूरा करने और ऑपरेटिंग प्रक्रिया के लिए ब्लो आउट दुर्घटना को रोकने के लिए कुएं में बंद कर दिया जाता है,एक में पूरी तरह से बंद और अर्ध-बंद दो कार्यों, एक सरल संरचना है, संचालित करने में आसान है, उच्च दबाव के लिए प्रतिरोधी विशेषताओं विस्फोट सुरक्षा तेल क्षेत्र सील अच्छी तरह से सिर को रोकने के लिए प्रयोग किया जाता है।
(हम बीओपी प्रदान कर सकते हैंः बोर आकार 7 1/16 ′′ से 30 ′′ तक, दबाव 500psi से 20000psi तक, नीचे सूची में सीमित नहीं है)
| पद | राम बीओपी के लिए विनिर्देश | |||||||||||||
| आकार और मॉडल |
7 1/16 इंच -3000पीएसआई |
7 1/16 इंच -5000 पीएसआई |
7 1/16 इंच -100000 पीएसआई |
9′′- 3000 पीएसआई |
9′′ -5000 पीएसआई |
11′′ -3000पीएसआई |
11′′ -5000 पीएसआई |
11′′ - 10000 पीएसआई |
13 5/8′′ -3000पीएसआई |
13 5/8′′ -5000 पीएसआई |
13 5/8′′ - 10000 पीएसआई |
20 3/4 इंच -3000पीएसआई |
21 1/4 इंच -5000 पीएसआई |
26 3/4 -3000पीएसआई |
| छेद (मिमी/इंच) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| नाममात्र कार्य दबाव (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| हाइड्रोस्टैटिक दबाव परीक्षण दबाव (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| हाइड्रोलिक नियंत्रित नाममात्र कार्य दबाव (MPa/psi) | 21/3,000 | |||||||||||||
| अनुशंसित हाइड्रोलिक कार्य दबाव सील पाइप (MPa/psi) | 1218 से 1522 पीएसआई | |||||||||||||
| एक सेट के खुले मेढ़े के लिए मात्रा | 36 लीटर | |||||||||||||
| बंद एक सेट में बकरियों के लिए मात्रा | 40 लीटर | |||||||||||||
| हाइड्रोलिक तेल का आउटलेट | एनपीटी 1 | |||||||||||||
| धातु का तापमान ग्रेड | T-20/250 ((-29°C ∼ 121°C) | |||||||||||||
| गैर धातु का तापमान ग्रेड | BAB (-18°C~66°C~93°C) | |||||||||||||
| अच्छी तरल के संपर्क में आने वाली मध्यम सामग्री | NACE MR-01-75 के अनुसार, एपीआई 16A चौथे संस्करण के मानक को पूरा करें | |||||||||||||
