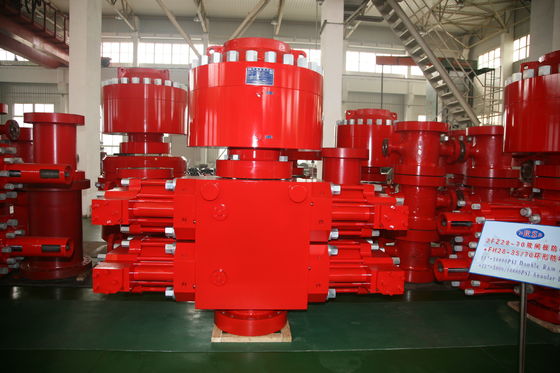

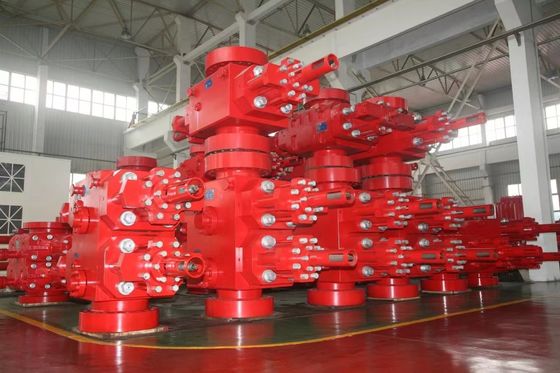

13 5/8"-5000psi डबल रैम के साथ ब्लो आउट रोकथाम प्रणाली
परिचय
1. डबल राम ब्लाउज प्रूफर के दबाव घटक को फोल्ड किया गया है, जिससे बेहतर ताकत और प्रभाव कठोरता मिलती है, जो आवरण दोषों को रोकती है।
मध्यवर्ती फ्लैंज में एक रेडियल फ्लोटिंग सील है और इसे हाइड्रोलिक दबाव के साथ खोला और बंद किया जा सकता है। रैम प्रतिस्थापन त्वरित और सुविधाजनक है।

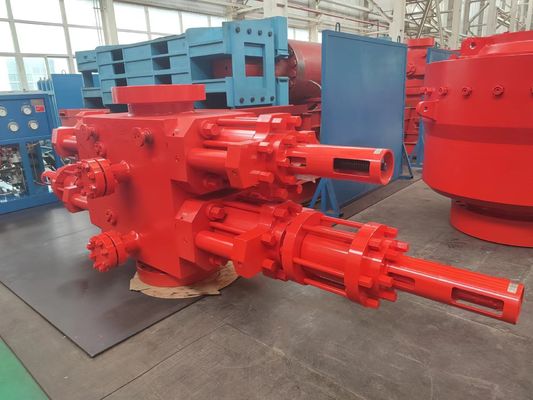

2डबल राम ब्लाउज प्रूफर एक टैंडेम बूस्टर से लैस है, जिससे यह पारंपरिक राम ब्लाउज प्रूफर की तुलना में छोटा हो जाता है।
3डबल रैम ब्लोआउट रोकथाम में स्व-सीलिंग रैम पैकर्स का प्रचुर भंडार है।
(हम बीओपी प्रदान कर सकते हैंः बोर आकार 7 1/16 ′′ से 30 ′′ तक, दबाव 500 पीएसआई से 20000 पीएसआई तक, नीचे सूची में सीमित नहीं है)
| पद | राम बीओपी के लिए विनिर्देश | |||||||||||||
| आकार और मॉडल | 7 1/16′′-3000psi | 7 1/16′′-5000psi | 7 1/16′′-100000psi | 9′′-3000psi | 9′′-5000psi | 11′′-3000psi | 11′′-5000psi | 11′′-10000psi | 13 5/8′′-3000psi | 13 5/8′′-5000psi | 13 5/8′′-10000psi | 20 3/4′′-3000psi | 21 1/4′′-5000psi | 26 3/4 ′′-3000psi |
| मिमी/इंच बोर (मिमी/इंच) |
179.4 7 1/16 |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
679.4 26 3/4 |
| नाममात्र कार्य दबाव (MPa/psi) |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
21 3,000 |
| हाइड्रोस्टैटिक दबाव परीक्षण दबाव (MPa/psi) |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
52.5 7,500 |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
70 10,000 |
31.5 4,500 |
| हाइड्रोलिक नियंत्रित नाममात्र कार्य दबाव (MPa/psi) | 21/3,000 | |||||||||||||
| अनुशंसित हाइड्रोलिक कार्य दबाव सील पाइप (MPa/psi) | 1218 से 1522 पीएसआई | |||||||||||||
| एक सेट के खुले मेढ़े के लिए मात्रा | 36 लीटर | |||||||||||||
| बंद एक सेट में बकरियों के लिए मात्रा | 40 लीटर | |||||||||||||
| हाइड्रोलिक तेल का आउटलेट | एनपीटी 1 | |||||||||||||
| धातु का तापमान ग्रेड | T-20/250 ((-29°C ∼ 121°C) | |||||||||||||
| गैर धातु का तापमान ग्रेड | BAB (-18°C~66°C~93°C) | |||||||||||||
| अच्छी तरल के संपर्क में आने वाली मध्यम सामग्री | NACE MR-01-75 के अनुसार, एपीआई 16A चौथे संस्करण के मानक को पूरा करें | |||||||||||||
