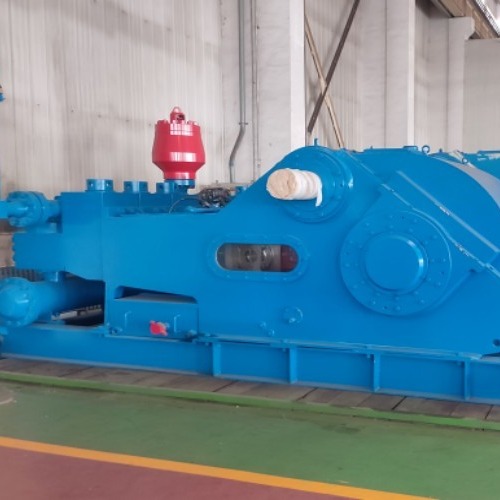

F-800 ड्रिलिंग ट्रिपलएक्स मड पंप एपीआई स्टैंडरडी
परिचय
ठोस और कॉम्पैक्ट संरचना, छोटी मात्रा और अच्छे और विश्वसनीय प्रदर्शन की F-800 ट्रिपलएक्स मड पंप सुविधाएँ।F-800 ट्रिपलएक्स मड पंप उच्च दबाव और बड़े विस्थापन जैसी ड्रिलिंग आवश्यकताओं को पूरा कर सकता है, चाहे लैंड ड्रिलिंग या ऑफ-शोर ड्रिलिंग में।
F-800 ट्रिपलएक्स मड पंप में एक लंबा स्ट्रोक होता है और इसे कम स्ट्रोक पर संचालित किया जा सकता है, इस प्रकार पानी की आपूर्ति के प्रदर्शन को प्रभावी ढंग से सुधारता है और कीचड़ पंप द्रव के अंत भागों के जीवनकाल को बहुत बढ़ाता है।
ट्रिपलएक्स मड पंप के सक्शन पल्सेशन डैम्पनर में एक उन्नत संरचना है जो उपयोग करने के लिए विश्वसनीय है और पंप को इसके सर्वश्रेष्ठ सक्शन प्रदर्शन का एहसास करा सकती है।
के पैरामीटरF-800 ट्रिपलएक्स मड पंप
| लाइनर का आकार | में | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 |
| स्राव दाब | एमपीए | 14.6 | 15.8 | 17.2 | 20.4 | 24.7 | 30.5 | 34.5 |
| साई | 2118 | 2290 | 2495 | 2915 | 3582 | 4424 | 5000 | |
| स्ट्रोक प्रति मिनट (एसपीएम) |
शक्ति किलोवाट (हिमाचल प्रदेश) |
विस्थापन एल/एस (जीपीएम) | ||||||
| 160 | 636 (853) |
39.21 (621.4) |
36.26 (574.7) |
33.41 (529.5) |
28.07 (444.9) |
23.2 (367.7) |
18.79 (297.8) |
14.85 (235.2) |
| *150 | *597 (800) |
36.76 (582.6) |
34 (538.9) |
31.32 (496.4) |
26.32 (417.1) |
21.75 (344.7) |
17.62 (279.2) |
13.92 (220.6) |
| 140 | 557.2 (693.3) |
34.3 (543.6) |
31.73 (502.9) |
29.23 (463.3) |
24.57 (389.4) |
20.3 (321.7) |
16.45 (260.7) |
12.99 (205.8) |
| 130 | 517.4 (693.3) |
31.85 (504.8) |
29.47 (467.1) |
27.14 (430.1) |
22.81 (361.5) |
18.85 (298.7) |
15.27 (242.0) |
12.06 (191.1) |
| 120 | 477.6 (640) |
29.4 (465.9) |
27.2 (431.1) |
25.06 (397.2) |
21.06 (333.8) |
17.4 (275.7) |
14.1 (223.4) |
11.14 (176.5) |
| 110 | 437.8 (587.7) |
26.95 (427.1) |
24.93 (395.1) |
22.97 (364.0) |
19.3 (305.9) |
15.95 (252.8) |
12.92 (204.7) |
10.21 (161.8) |
| 1 | 3.98 (5.33) |
0.245 (3.88) |
0.227 (3.59) |
0.209 (3.31) |
0.175 (2.77) |
0.145 (2.29) |
0.117 (1.85) |
0.093 (1.47) |
| - प्रदर्शन डेटा की गणना 90% यांत्रिक दक्षता और 100% वॉल्यूमेट्रिक दक्षता द्वारा की जाती है। | ||||||||
| - जब मड पंप लगातार चलता है तो * अनुशंसात्मक एसपीएम और इनपुट शक्ति प्रस्तुत करता है। | ||||||||
की विशिष्टताF-800 ट्रिपलएक्स मड पंप
रेटेड इनपुट पावर: 800 एचपी
स्ट्रोक प्रति मिनट: 150 एसपीएम
स्ट्रोक की लंबाई: 229 मिमी (9")
गियर अनुपात: 4.185:1
मैक्स।वर्किंग प्रेशर: 34.5 एमपीए (5000 पीएसआई)
वाल्व: एपीआई #6
अधिकतम लाइनर का आकार: (6 1/2")
सक्शन इनलेट निकला हुआ किनारा: 254 मिमी (10") निकला हुआ किनारा
निर्वहन आउटलेट निकला हुआ किनारा: 130.2 मिमी (5 1/8 ") निकला हुआ किनारा, 34.5 एमपीए (5000 पीएसआई)
